好啊,不過就一個電參數儀嗎,想練練手還是做產品啊.

用一個大一點的液晶屏一屏顯示盡量多一點的內容吧.現有的產品大多用數碼管顯示四項參數,其它參數需要手動切換,非常麻煩,電腦通訊,實際應用也不太方便,光你一個電參數儀就占一臺電腦,鎮流器輸出參數檢測儀也得一臺,實驗臺上還得有電源啊,還有示波器啊,七七八八一大堆------亂.另外,用電腦通訊,刷屏速度太慢,沒有儀器上的顯示速度快.

呵呵,幾天時間,搞出這么多的東東出來,真牛人也!

我想主要用在鎮流器批量生產老化環節,另外主要是多臺聯網實時監測,這樣一臺設備可檢測5套鎮流器,如果30臺設備采用CAN總線聯網可同時監測150臺鎮流器,另外計算機監控,也不用人總盯著.數據刷新速度在1秒以內.現在正在調試中,估計放完假就差不多了.

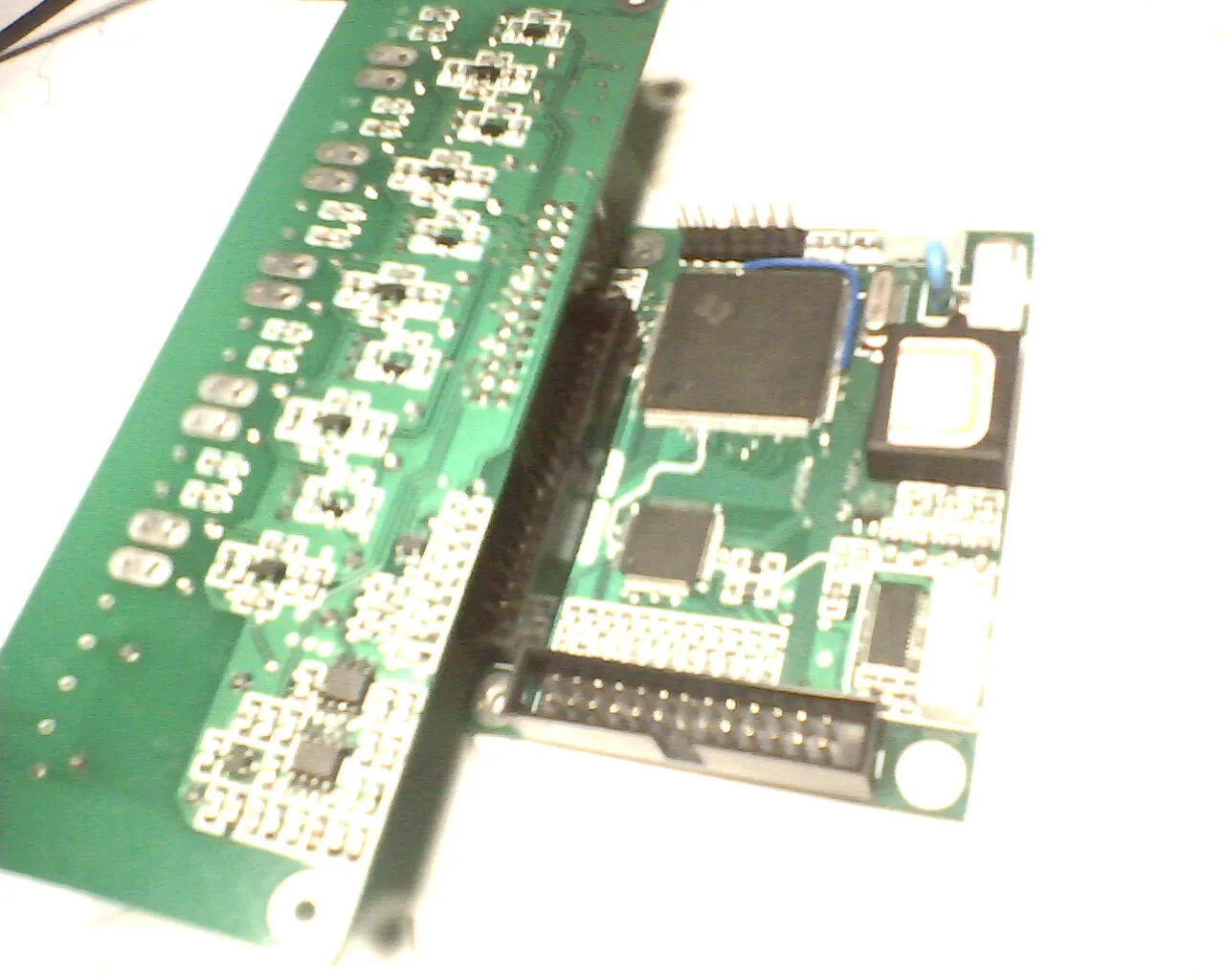

呵呵,發張照片吧.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/2750311254565328.jpg');}" onmousewheel="return imgzoom(this);">

采用16位高速AD,目前效果還不錯,和高檔儀器測試結果基本一樣,正在整理程序中,等差不多時在上傳照片.呵呵!

不錯的想法,老化臺是得作些手術

有什么好的建議么?

假期都過完了,開發的怎么樣了? 拿出來曬曬,讓我們也學習一下.

今天抽空給大家發幾張測試結果的照片吧,現在還沒來得及照

正在整理照片,稍后就發出來.

什么時候發照片啊?
效果怎么樣?

馬上發,但由于對比儀器顯示參數值不穩定,加之無法同時抓拍顯示畫面,所以我的測試值和儀器顯示可能會存在一定的差異,另外,由于程序還沒有最終完善,只是實驗用,所以很多功能還沒進行進一步的處理,例如還沒有做諧波的列表顯示等等,先發幾張吧.這幾張照片是測試一個調光臺燈時測得的.
這是計算機顯示的測試結果
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/2750311255308162.gif');}" onmousewheel="return imgzoom(this);">

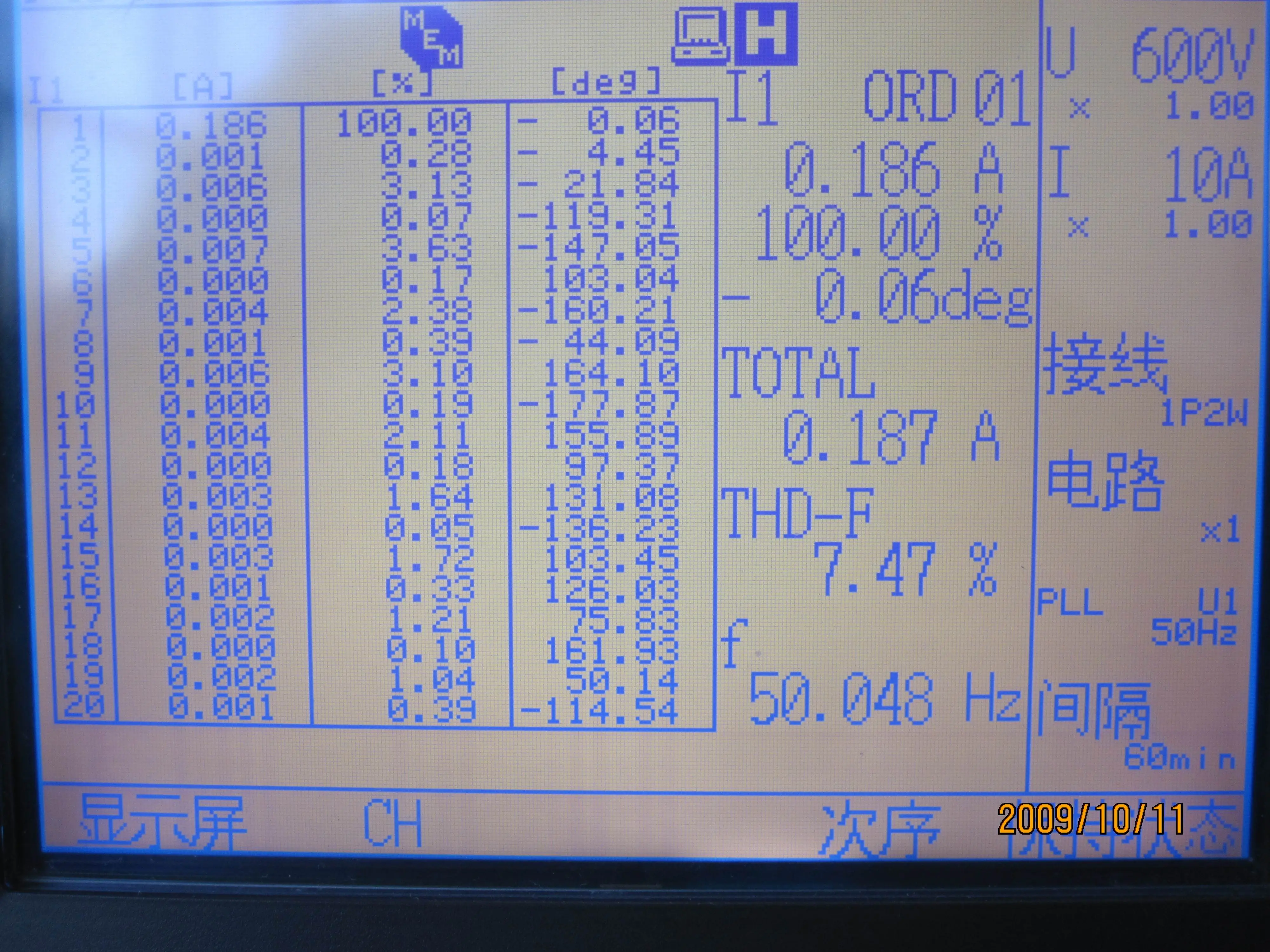

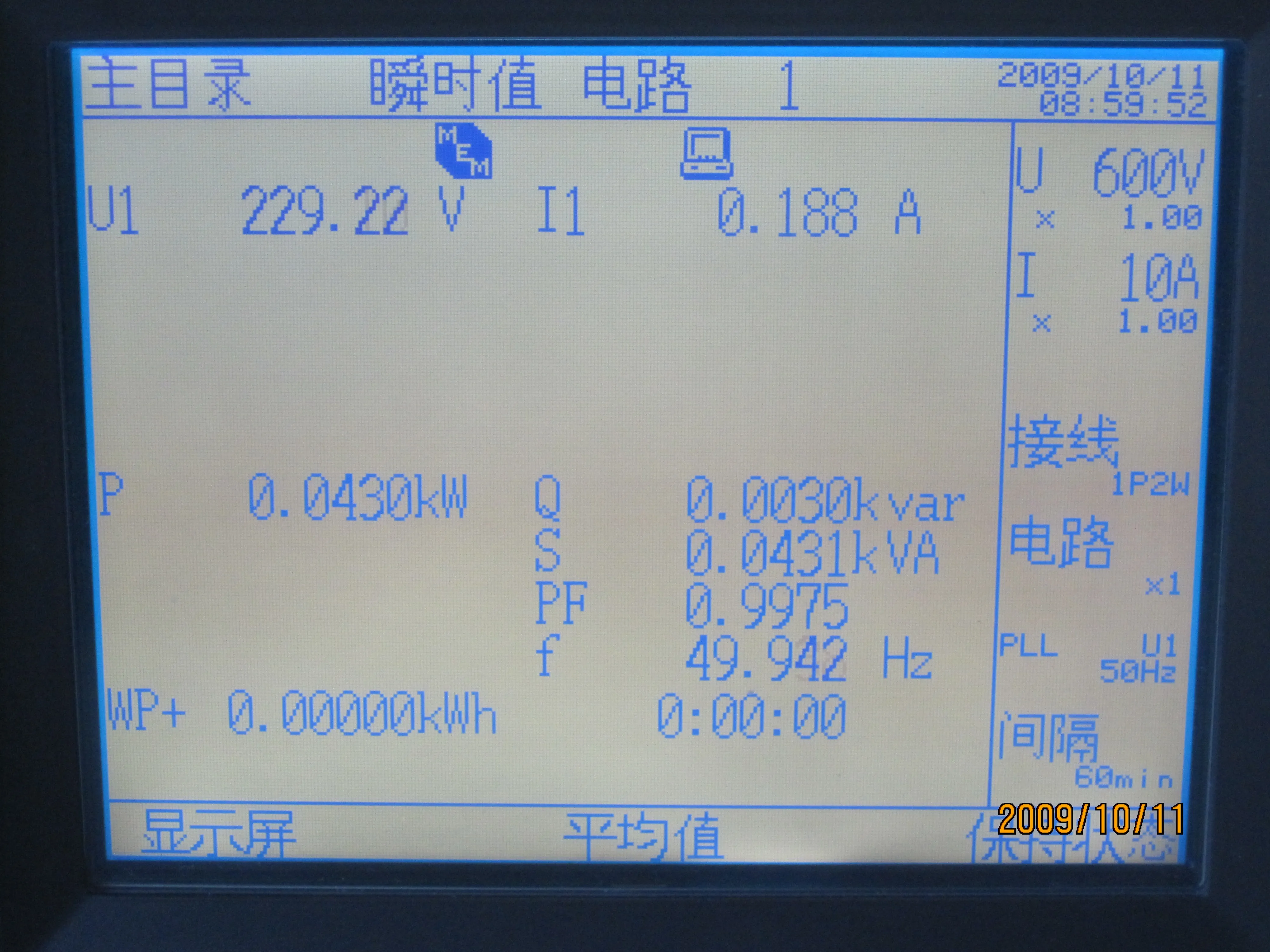

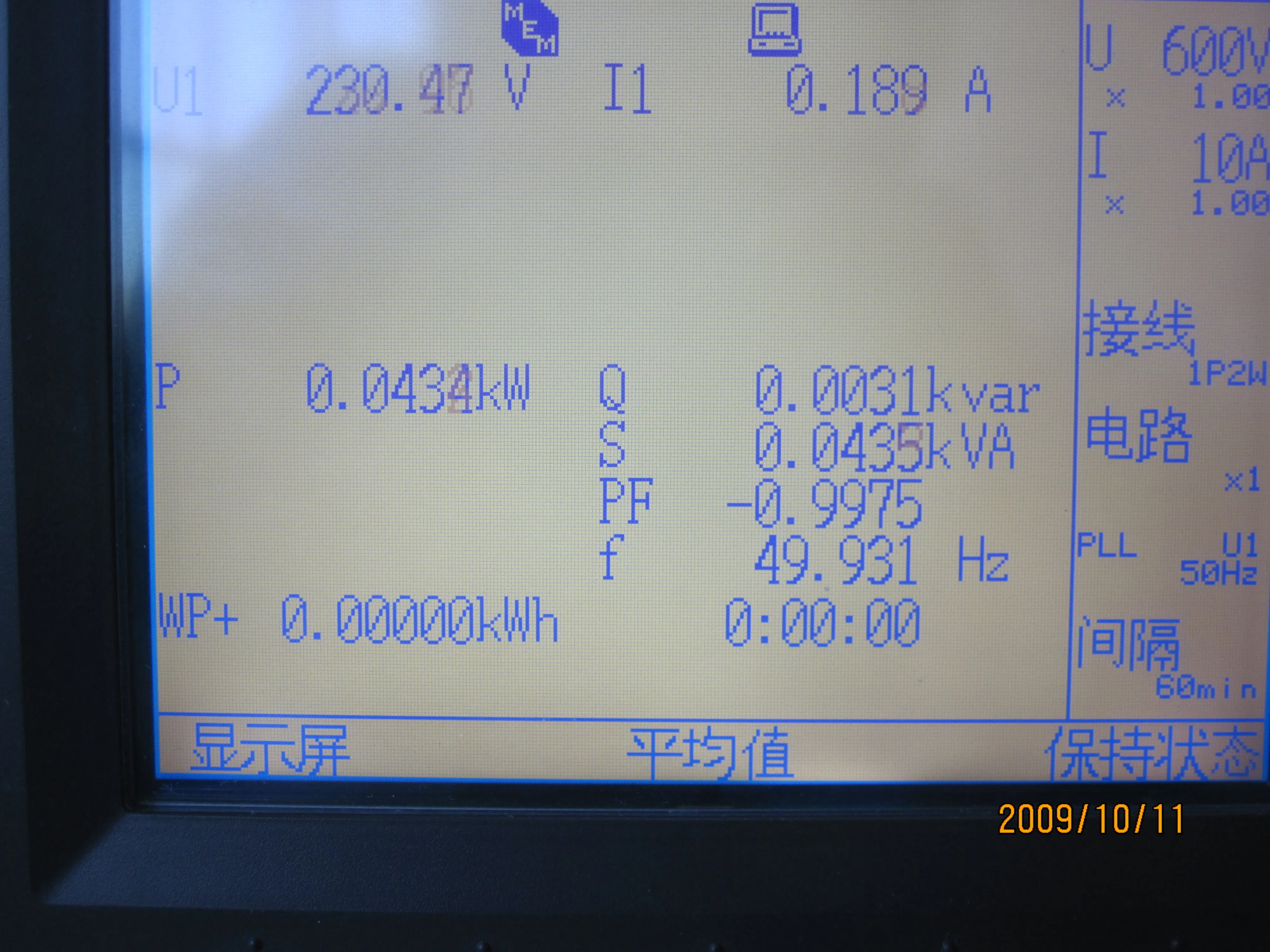

下面這三幅是用日置3169顯示的測試結果
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/2750311255308211.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/2750311255308312.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/2750311255308539.jpg');}" onmousewheel="return imgzoom(this);">
這幅是計算機顯示的諧波,還沒有列表顯示,呵呵,由于諧波含量3169不是很穩定所以有些出入,但我測得結果還是蠻穩定的,呵呵,程序一共采集了1秒鐘的電流電壓數據進行分析的,可進行連續不間斷采集,并且實時分析上傳到計算機進行顯示,一臺設備可同時測量5個負載,儀器可通過CAN總線連接到一起后連接到計算機,按照通訊速率連接32套儀器,同時測量160個負載沒有問題.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/2750311255308574.gif');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/2750311255309742.gif');}" onmousewheel="return imgzoom(this);">
再來幾張調光減弱時的照片
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/2750311255309605.gif');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/2750311255309639.gif');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/2750311255309668.gif');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/2750311255309688.gif');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/2750311255309720.gif');}" onmousewheel="return imgzoom(this);">

上照片啦,看看怎么樣,提提建議,呵呵

再上傳幾張照片,這是調光臺燈功率調的比較低的時候測試的一些照片.


500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/2750311255311278.gif');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/2750311255333063.gif');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/2750311255333008.gif');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/2750311255333134.gif');}" onmousewheel="return imgzoom(this);">

LZ比較強.模數、軟硬、上下位機都能對付.

頂一把

還有幾張照片,上傳太費勁了!等我做好機殼再傳整機的照片吧,機殼正在加工中

正在看圖片......

這是250W高壓鈉燈啟動大約1分鐘時的測試數據,是電感鎮流器的.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/2750311255333524.gif');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/2750311255333578.gif');}" onmousewheel="return imgzoom(this);">

沒細看,如果跟生產管理結合起來,對老化產品進入編號,記錄存檔,對產品質量追蹤管理很有用途

上位機為什么不用NI LabVIEW來設計?

好是好,但現在市面上已有很多這方面非常成熟的儀器啦,何必要再費精力去做?
在老化區,由于大量鎮流器同時工作,電網污染比較嚴重,此設備的抗干擾能力如何?

謝謝,把這個功能加進去.

呵呵,你的建議很好,沒研究NI LabVIEW,等有空的時候研究一下.

這個是應該考慮,現在還沒有考慮這件事,馬上琢磨,但如何實驗?zāi)?
另外,這個是專門針對老化設計的,采用CAN總線聯網,可以一次老化160套,這是一個CAN口,若用多個CAN口那老化的數量就更大了,加上計算機軟件的功能,可以做到自動記錄,并且可以自動切斷出現問題的鎮流器,一個人就可以監控了.
多提寶貴意見!

圖片上的數據我仔細看過了,效果不錯啊.

不知道和現在電子鎮流器廠家使用的老化設備比效果怎么樣.
誰知道,出來說說啊

現在這個做的怎么樣了??？好期待啊 ，能看看嗎？qq4580523

已經完成了，哈哈，qq467026301
