各位高手,大俠:你們好!
現在小弟手上有個項目需要做個大約1200W左右的PFC電路(輸入:AC85-265V,輸出:DC380V)......
小弟理論懂一點,沒做過這么大的,所以現在有很多疑問想請教一下各位:
1、前面的EMI/EMC濾波器怎么設計,共模電感、差模電感用什么材質的好(鐵氧體、鐵硅鋁、非晶等)?
2、選什么芯片好(NCP1653,IR1150S,ICE2PS01/02、UC3854B等)
3、扁橋怎么選?是多個并聯小電流的還是選少并幾個大電流的好?
4、MOS和升壓二極管選什么好?用英飛凌的COOLMOS和SIC?還是并聯MOS或者二極管好?
5、驅動是否需要加放大電路?
希望各位大俠、專家和兄弟多給點意見........
謝謝.....
大功率PFC電路設計
全部回復(24)
正序查看
倒序查看
1.EMI/EMC用兩級共模一級差模,共模用鐵氧體,差模用鐵硅鋁或者h(yuǎn)igh flux
2.芯片可以用L4981A,UC3854,IR1150,這些都做過,最大做到過2000W.
3.整流橋用兩個GSIB2580并聯,主要是利于散熱,如果有風,可以用做減小的考慮.
4.MOS用兩個并聯,用一顆NCV33152之類的驅動IC驅動以保證開通的一致性.可以用coolmos, 但要注意驅動layout,PFC二極管用SIC,用普通快恢復的話就用軟開關PFC,二者在效率上是一樣的.
5.驅動最好用專用的驅動IC,否則較難保證并聯MOS的的同時開通.
2.芯片可以用L4981A,UC3854,IR1150,這些都做過,最大做到過2000W.
3.整流橋用兩個GSIB2580并聯,主要是利于散熱,如果有風,可以用做減小的考慮.
4.MOS用兩個并聯,用一顆NCV33152之類的驅動IC驅動以保證開通的一致性.可以用coolmos, 但要注意驅動layout,PFC二極管用SIC,用普通快恢復的話就用軟開關PFC,二者在效率上是一樣的.
5.驅動最好用專用的驅動IC,否則較難保證并聯MOS的的同時開通.
0
回復
@ghsdwf
1.EMI/EMC用兩級共模一級差模,共模用鐵氧體,差模用鐵硅鋁或者h(yuǎn)ighflux2.芯片可以用L4981A,UC3854,IR1150,這些都做過,最大做到過2000W.3.整流橋用兩個GSIB2580并聯,主要是利于散熱,如果有風,可以用做減小的考慮.4.MOS用兩個并聯,用一顆NCV33152之類的驅動IC驅動以保證開通的一致性.可以用coolmos,但要注意驅動layout,PFC二極管用SIC,用普通快恢復的話就用軟開關PFC,二者在效率上是一樣的.5.驅動最好用專用的驅動IC,否則較難保證并聯MOS的的同時開通.
1.兩級共模,2個Y電容,1個X電容,差模電感基本無用.有沒有都差不多.這個我做過測試.有成本限制的話,一般不放差模電感.共模電感要想做小一點的話,用高U值的,15000的我都試過,效果很好,體積小了很多.共模電感取值在10mH左右,具體看你的瓦數了.
Y電容不要太大,2.2nF正好,不能再大了.X電容不要超過1U,680nF就差不多了,記得并聯放電電阻,470K以上.否則會帶來一些安規上的問題.
前面濾波極其重要.不然,EMC測試很麻煩.
2.推薦1653,我用這個做過幾款.
3.1200W的話,整流橋并聯可解決.
4.MOS管選COOLMOS 2~3只并聯,注意驅動設計,出來的驅動信號走等長線路,盡量走短一點.二極管也并聯,建議使用SiC的管子,在這種功率下,表現是很不錯的.
5.你這個瓦數,看上去驅動得專門設計,或者干脆簡單一點,買驅動IC.
前面的濾波設計漂亮一點,板子畫的合理一點,VCC做的干凈一點,驅動盡量短一點,散熱做好一點.后面的16583表現會很好.
另外,1200W,那個大電感,散熱會有點麻煩.計算的時候多留點余量.
祝樓主好運.
Y電容不要太大,2.2nF正好,不能再大了.X電容不要超過1U,680nF就差不多了,記得并聯放電電阻,470K以上.否則會帶來一些安規上的問題.
前面濾波極其重要.不然,EMC測試很麻煩.
2.推薦1653,我用這個做過幾款.
3.1200W的話,整流橋并聯可解決.
4.MOS管選COOLMOS 2~3只并聯,注意驅動設計,出來的驅動信號走等長線路,盡量走短一點.二極管也并聯,建議使用SiC的管子,在這種功率下,表現是很不錯的.
5.你這個瓦數,看上去驅動得專門設計,或者干脆簡單一點,買驅動IC.
前面的濾波設計漂亮一點,板子畫的合理一點,VCC做的干凈一點,驅動盡量短一點,散熱做好一點.后面的16583表現會很好.
另外,1200W,那個大電感,散熱會有點麻煩.計算的時候多留點余量.
祝樓主好運.
0
回復
關注!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/3300141251429205.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/3300141251429205.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@ghsdwf
1.EMI/EMC用兩級共模一級差模,共模用鐵氧體,差模用鐵硅鋁或者h(yuǎn)ighflux2.芯片可以用L4981A,UC3854,IR1150,這些都做過,最大做到過2000W.3.整流橋用兩個GSIB2580并聯,主要是利于散熱,如果有風,可以用做減小的考慮.4.MOS用兩個并聯,用一顆NCV33152之類的驅動IC驅動以保證開通的一致性.可以用coolmos,但要注意驅動layout,PFC二極管用SIC,用普通快恢復的話就用軟開關PFC,二者在效率上是一樣的.5.驅動最好用專用的驅動IC,否則較難保證并聯MOS的的同時開通.
ghsdwf 兄弟,都這么晚了,還沒休息啊......
還在給小弟我出主意.......
小弟真的很感動哦.....
謝謝你了啊.....
不過還是要注意身體哦....
呵呵
不過小弟愚昧,沒做過PFC,所以還有很多細節不是很清楚啊 .....
還想請教一下你啊....
1、共模電感用鐵氧體做,我算了一下,電流15A左右啊,如果電感值控制在10-20MH的話,還要用兩股漆包線繞制的話,那么這個鐵氧體的環要多大了啊?還有我不想用差模電感,我想利用共模電感的漏感做差模電感,不知道效果怎么樣啊 ?
2、芯片IR1150能做2000W?現在有成功的例子嗎?能否發一份參考一下?我現在就是想用這個做哦,不過心里沒底啊.....呵呵
3、整流橋現在你說 了,我就知道了,應該問題不大.....
4、我準備用英飛凌的20N60兩顆并聯,驅動按照你說的那樣,用專門的驅動IC,二極管用SIC的,
5、是不是一定要用專門的驅動IC才能更容易保證兩管的驅動同步啊....
還在給小弟我出主意.......
小弟真的很感動哦.....
謝謝你了啊.....
不過還是要注意身體哦....
呵呵
不過小弟愚昧,沒做過PFC,所以還有很多細節不是很清楚啊 .....
還想請教一下你啊....
1、共模電感用鐵氧體做,我算了一下,電流15A左右啊,如果電感值控制在10-20MH的話,還要用兩股漆包線繞制的話,那么這個鐵氧體的環要多大了啊?還有我不想用差模電感,我想利用共模電感的漏感做差模電感,不知道效果怎么樣啊 ?
2、芯片IR1150能做2000W?現在有成功的例子嗎?能否發一份參考一下?我現在就是想用這個做哦,不過心里沒底啊.....呵呵
3、整流橋現在你說 了,我就知道了,應該問題不大.....
4、我準備用英飛凌的20N60兩顆并聯,驅動按照你說的那樣,用專門的驅動IC,二極管用SIC的,
5、是不是一定要用專門的驅動IC才能更容易保證兩管的驅動同步啊....
0
回復
@ghsdwf
1.EMI/EMC用兩級共模一級差模,共模用鐵氧體,差模用鐵硅鋁或者h(yuǎn)ighflux2.芯片可以用L4981A,UC3854,IR1150,這些都做過,最大做到過2000W.3.整流橋用兩個GSIB2580并聯,主要是利于散熱,如果有風,可以用做減小的考慮.4.MOS用兩個并聯,用一顆NCV33152之類的驅動IC驅動以保證開通的一致性.可以用coolmos,但要注意驅動layout,PFC二極管用SIC,用普通快恢復的話就用軟開關PFC,二者在效率上是一樣的.5.驅動最好用專用的驅動IC,否則較難保證并聯MOS的的同時開通.
不好意思,還有個問題忘了問.......
PFC電感怎么選啊.......
用鐵硅鋁的環兩個并怎么樣?還是用鐵氧體的大磁芯好啊?
PFC電感怎么選啊.......
用鐵硅鋁的環兩個并怎么樣?還是用鐵氧體的大磁芯好啊?
0
回復
@powercheng
1.兩級共模,2個Y電容,1個X電容,差模電感基本無用.有沒有都差不多.這個我做過測試.有成本限制的話,一般不放差模電感.共模電感要想做小一點的話,用高U值的,15000的我都試過,效果很好,體積小了很多.共模電感取值在10mH左右,具體看你的瓦數了.Y電容不要太大,2.2nF正好,不能再大了.X電容不要超過1U,680nF就差不多了,記得并聯放電電阻,470K以上.否則會帶來一些安規上的問題.前面濾波極其重要.不然,EMC測試很麻煩.2.推薦1653,我用這個做過幾款.3.1200W的話,整流橋并聯可解決.4.MOS管選COOLMOS2~3只并聯,注意驅動設計,出來的驅動信號走等長線路,盡量走短一點.二極管也并聯,建議使用SiC的管子,在這種功率下,表現是很不錯的.5.你這個瓦數,看上去驅動得專門設計,或者干脆簡單一點,買驅動IC.前面的濾波設計漂亮一點,板子畫的合理一點,VCC做的干凈一點,驅動盡量短一點,散熱做好一點.后面的16583表現會很好.另外,1200W,那個大電感,散熱會有點麻煩.計算的時候多留點余量.祝樓主好運.
powercheng兄弟,謝謝你的回復....
不過小弟還是有些疑問哦....
需要你進一步知道啊....
呵呵
1、1個X電容?兩級共模啊..我想用三個電容(1U兩個,470N的一個),差模電感我準備不要,就想上面說的一樣,用共模的漏感做差模,我現在做的是1200W,你覺得單個的共模電感單邊電感值多少合適啊?EMI/EMC的截至頻率取高些好,還是低些好啊,你一般截至頻率取在多少KHZ的啊?你覺得用共模電感用環型的好還是用其他的好啊....呵呵
2、你用1653做過多大的啊?聽群里人說這個芯片容易受干擾啊....
你最大做大多大?能發一份原理圖參考一下嗎?謝謝
jimmy1125@sina.com
3、整流部分應該沒多大問題了........
4、我準備用兩只并聯,用專門的IC驅動.....
5、你對我這個功率的PFC電感有什么意見啊?用什么材質?用環并聯還是用大的鐵氧體啊?
謝謝你給小弟的意見哦............
還有這個VCC要單獨做個反激的電源還是直接用PFC電感上取啊........
不過小弟還是有些疑問哦....
需要你進一步知道啊....
呵呵
1、1個X電容?兩級共模啊..我想用三個電容(1U兩個,470N的一個),差模電感我準備不要,就想上面說的一樣,用共模的漏感做差模,我現在做的是1200W,你覺得單個的共模電感單邊電感值多少合適啊?EMI/EMC的截至頻率取高些好,還是低些好啊,你一般截至頻率取在多少KHZ的啊?你覺得用共模電感用環型的好還是用其他的好啊....呵呵
2、你用1653做過多大的啊?聽群里人說這個芯片容易受干擾啊....
你最大做大多大?能發一份原理圖參考一下嗎?謝謝
jimmy1125@sina.com
3、整流部分應該沒多大問題了........
4、我準備用兩只并聯,用專門的IC驅動.....
5、你對我這個功率的PFC電感有什么意見啊?用什么材質?用環并聯還是用大的鐵氧體啊?
謝謝你給小弟的意見哦............
還有這個VCC要單獨做個反激的電源還是直接用PFC電感上取啊........
0
回復
@
不好意思,還有個問題忘了問.......PFC電感怎么選啊.......用鐵硅鋁的環兩個并怎么樣?還是用鐵氧體的大磁芯好啊?

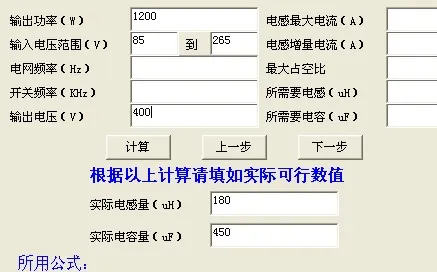

電流15A左右,如果電感值在10-20MH,頻率在60KHZ以?xún)?nèi)可以用非晶環
高U值初導80000,一般在10萬以上.用在EMI/EMC濾波上.
這樣可以做到小體積,低矯頑力、低損耗及良好的穩定性
鏈接引用:http://www.hzhckj.com/productinfo.asp?proid=225&proclass=3
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/3300141251447593.jpg');}" onmousewheel="return imgzoom(this);">
劉 13357183579
高U值初導80000,一般在10萬以上.用在EMI/EMC濾波上.
這樣可以做到小體積,低矯頑力、低損耗及良好的穩定性
鏈接引用:http://www.hzhckj.com/productinfo.asp?proid=225&proclass=3
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/3300141251447593.jpg');}" onmousewheel="return imgzoom(this);">
劉 13357183579
0
回復
@yjlnmy
電流15A左右,如果電感值在10-20MH,頻率在60KHZ以?xún)?nèi)可以用非晶環高U值初導80000,一般在10萬以上.用在EMI/EMC濾波上.這樣可以做到小體積,低矯頑力、低損耗及良好的穩定性鏈接引用:http://www.hzhckj.com/productinfo.asp?proid=225&proclass=3[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/80/3300141251447593.jpg');}"onmousewheel="returnimgzoom(this);">劉13357183579
兄弟,謝謝
不過我想問下你這個是算的是我的EMI濾波器還是PFC電感啊
呵呵
不過我想問下你這個是算的是我的EMI濾波器還是PFC電感啊
呵呵
0
回復
@powercheng
1.兩級共模,2個Y電容,1個X電容,差模電感基本無用.有沒有都差不多.這個我做過測試.有成本限制的話,一般不放差模電感.共模電感要想做小一點的話,用高U值的,15000的我都試過,效果很好,體積小了很多.共模電感取值在10mH左右,具體看你的瓦數了.Y電容不要太大,2.2nF正好,不能再大了.X電容不要超過1U,680nF就差不多了,記得并聯放電電阻,470K以上.否則會帶來一些安規上的問題.前面濾波極其重要.不然,EMC測試很麻煩.2.推薦1653,我用這個做過幾款.3.1200W的話,整流橋并聯可解決.4.MOS管選COOLMOS2~3只并聯,注意驅動設計,出來的驅動信號走等長線路,盡量走短一點.二極管也并聯,建議使用SiC的管子,在這種功率下,表現是很不錯的.5.你這個瓦數,看上去驅動得專門設計,或者干脆簡單一點,買驅動IC.前面的濾波設計漂亮一點,板子畫的合理一點,VCC做的干凈一點,驅動盡量短一點,散熱做好一點.后面的16583表現會很好.另外,1200W,那個大電感,散熱會有點麻煩.計算的時候多留點余量.祝樓主好運.
請問一國外PFC電路（應用在超聲電源中），功率管經常壞掉，請問增加RCD吸收是否有改善
0
回復
@yjlnmy
電流15A左右,如果電感值在10-20MH,頻率在60KHZ以?xún)?nèi)可以用非晶環高U值初導80000,一般在10萬以上.用在EMI/EMC濾波上.這樣可以做到小體積,低矯頑力、低損耗及良好的穩定性鏈接引用:http://www.hzhckj.com/productinfo.asp?proid=225&proclass=3[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/80/3300141251447593.jpg');}"onmousewheel="returnimgzoom(this);">劉13357183579
哈哈！都是高手啊
0
回復
我來說說吧
1、共模電感用非晶肯定好，但價格也會很貴。因?yàn)楣材ｋ姼卸枷氲玫捷^高的電感值，較小的插入損耗，所以高導類磁心是第一選擇。至于計算的話，要得到較精確的值，比較麻煩，而且還有布線，變壓器等很多未知的因素，建議直接按照經驗取一個值，然后在測試的時刻現場整改。
2、芯片的話，我用過英飛凌的做最大1800W的PFC，效果較好。聽說IR1150對布線要求較高，其余的我用得也不多，不多說了。
3、1200W的話，其實功率也并不是很大，用兩個10-15A的橋并聯，加散熱片就可以可，當然也可以用單個更大容量的橋。
4、COOLMOS當然是較好的選擇，但我看到有很多網友說COOLMOS并聯非常容易炸管，因?yàn)镃OOLMOS的并聯對布線要求太高了，再說COOLMOS的耐沖擊能力極差，所以建議你多個普通MOSFET并聯，或者單個大容量的COOLMOS作為開關管。PFC的整流二極管SIC是首選，因?yàn)槠浞聪蚧謴?fù)時間極短；但也要注意余量，因?yàn)槠涓鶦OOLMOS一樣存在耐沖擊能力差的缺點。
5、驅動能用專用IC的話當然更好，如果成本有限制，用一對B772與D882也足以驅動開關管了，但要注意布線。
至于計算你可以參考好版主的帖子，寫得相當詳細
0
回復
@
powercheng兄弟,謝謝你的回復....不過小弟還是有些疑問哦....需要你進一步知道啊....呵呵1、1個X電容?兩級共模啊..我想用三個電容(1U兩個,470N的一個),差模電感我準備不要,就想上面說的一樣,用共模的漏感做差模,我現在做的是1200W,你覺得單個的共模電感單邊電感值多少合適啊?EMI/EMC的截至頻率取高些好,還是低些好啊,你一般截至頻率取在多少KHZ的啊?你覺得用共模電感用環型的好還是用其他的好啊....呵呵2、你用1653做過多大的啊?聽群里人說這個芯片容易受干擾啊....你最大做大多大?能發一份原理圖參考一下嗎?謝謝jimmy1125@sina.com3、整流部分應該沒多大問題了........4、我準備用兩只并聯,用專門的IC驅動.....5、你對我這個功率的PFC電感有什么意見啊?用什么材質?用環并聯還是用大的鐵氧體啊?謝謝你給小弟的意見哦............還有這個VCC要單獨做個反激的電源還是直接用PFC電感上取啊........
用兩個外徑57MM的鐵硅鋁磁環疊繞就可以了，選60u的，而且已經有很大的余量了
0
回復
@心中有冰
我來說說吧1、共模電感用非晶肯定好，但價格也會很貴。因?yàn)楣材ｋ姼卸枷氲玫捷^高的電感值，較小的插入損耗，所以高導類磁心是第一選擇。至于計算的話，要得到較精確的值，比較麻煩，而且還有布線，變壓器等很多未知的因素，建議直接按照經驗取一個值，然后在測試的時刻現場整改。2、芯片的話，我用過英飛凌的做最大1800W的PFC，效果較好。聽說IR1150對布線要求較高，其余的我用得也不多，不多說了。3、1200W的話，其實功率也并不是很大，用兩個10-15A的橋并聯，加散熱片就可以可，當然也可以用單個更大容量的橋。4、COOLMOS當然是較好的選擇，但我看到有很多網友說COOLMOS并聯非常容易炸管，因?yàn)镃OOLMOS的并聯對布線要求太高了，再說COOLMOS的耐沖擊能力極差，所以建議你多個普通MOSFET并聯，或者單個大容量的COOLMOS作為開關管。PFC的整流二極管SIC是首選，因?yàn)槠浞聪蚧謴?fù)時間極短；但也要注意余量，因?yàn)槠涓鶦OOLMOS一樣存在耐沖擊能力差的缺點。5、驅動能用專用IC的話當然更好，如果成本有限制，用一對B772與D882也足以驅動開關管了，但要注意布線。至于計算你可以參考好版主的帖子，寫得相當詳細
既然這個話題談到了大功率PFC設計，那么我想請問各位大師，1500W 2000W 2500W PFC，分別采用那款芯片做合適，器件怎么搭配最優？
0
回復
@
大功率一般都用CCM控制的芯片，至于你說的“器件怎么搭配最優”，我就不知道了喲。。。[圖片]
功率因數校正電路中的SiC功率肖特基二極管 使用碳化硅SIC二極管的好處很多的，因?yàn)闊o(wú)反向恢復電流，這樣就可以省去吸收回路；也因?yàn)椴幌窆瓒O管的反向漏電流甚至達到20A，需要考慮開關器件很大的電流裕量，而用SIC二極管，就可以降低電流裕量，從而節約成本啦。不止是PFC ，如果是高頻輸出，那用SIC二極管的效果會更好的。
目前我們所代理的CREE公司的碳化硅二極管，已經大量應用在普通開關電源、充電機（站）、車載充電機（車載電源），以及solor inverter、UPS等。
當您在PFC使用碳化硅二極管的時候，同時也要考慮到去消除開機時的一次浪涌。因此，我們很多工程師，會加深一個旁路的整流二極管，比如DSI30-12A/DSI45-08A 。
關于IXYS或CREE的sic二極管，有什么疑問可與我聯系，北京鵬源信諾 ， Kevin.
