(1) 我有見過因EMI過高影響控制的情況. 你的控制是用什么類型的(反激+2843)?
(2) 而且也得看你怎么測熱燈點燈的? 改善EMI后熱燈是否100%能點燃?
(3) 同時也和你解決EMI問題的方法有關. 你只是加屏蔽, 還是...?

請問你在調試中有沒有遇到燒全橋MOSFET管這樣的問題,請問您是怎樣解決的?

我是用”反激+ucc2305”,其實和uc3842差不多,只是我不用再額外做功率控制.因?yàn)槲疫€是初學者還有很多不太會做,有點不好意思,我做得算是很初級的.

利用電容充放電去控制熱點燈,其實我還有點不太懂ucc2305,獻丑了.我不太曉得EMI跟熱點燈有沒有關系,這就是我這帖子想問大家的.因?yàn)槲疫@實驗就是遇到這問題,很好奇.希望站長或是有高手可以幫我解答.

你可以看我另外一個帖子,做很多只是后來發現最大問題來自燈泡,不過昨天有人幫我解答了,”PUYINING”大哥說的很好,只是我還有點不懂,我功力還太差了.

我估計你如果用2305 大量生產時會郁悶的.個人意見啊

這個問題我到?jīng)]遇過,幾乎都沒壞過,你有沒有家緩震電路,我都有加,不知道這影響大不大

是歐….為什么阿….可以稍微解釋一下嗎?我不會做生產,其實我還是個學生,我會去做這些是因?yàn)槲覀€(gè)人想研究,對這兩個領域很有興趣加上這里的高手很多,可以讓我學會很多.

你買的2305多少錢??不便宜吧?你的PCB自己畫的嗎?有沒有遇到什么問題?比如干擾?

大約10塊美金,不過我那是跟ti要simple,至于PCB是我自己設計、LAYOUT及自己洗(古老方法),不過我在設計前就考慮到很多EMI的問題,也有請教一位做了10幾年經驗的人,不過他比較少接觸到電力,所以有些問題還是要請教這電力方面的高手.

這是我最先剛做完的系統圖,還沒裝CASE、前端濾波器,做得很初淺貼出來很怕被笑,不過因?yàn)樽鲞@安定器的時候受到這里很多高手幫助,有機會也希望可以回饋給大家.
PS:線蠻亂的,還沒整理
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/33/1127211233.jpg');}" onmousewheel="return imgzoom(this);">

那么貴啊,10個美金可以做一個電路出來了,不過兄弟你很不錯的,畢竟東西做出來.我覺得2305很難調試的,不知道兄弟怎么調試的?而且PCB的布線很是關鍵,你已經不錯了.

輻射的問題跟燈有關系,但你測試過傳導沒有?傳導也是很難解決的哦!

對阿,我也覺得很貴,只不過因?yàn)槲疫€不太會設計功率部分,所以先采用現成的IC,不過我現在比較懂得如何設計了,下一版本可能試著做uc3842的.布線真的蠻重要的我花很多時間布線.不過我獻丑了這里好多高手,我每天看這里的帖子都花蠻多時間,因?yàn)榇蟛糠侄伎床欢?

“輻射的問題跟燈有關系”,這有數據可以看嗎,我打給OSRAM他們都說自己找,但我都找不到比較有相關的.有大哥可以提供我資料嗎?
我也有量測傳導干擾部份,我把圖形貼在另外一個帖子,因?yàn)橹挥胁糠莞纳?還需要改進,這位大哥你可以看一下給我一點建議.

別這么說,大家互相學習.你其實很不錯了.把你傳導測試的結果我們大家也探討一下,互相學習.

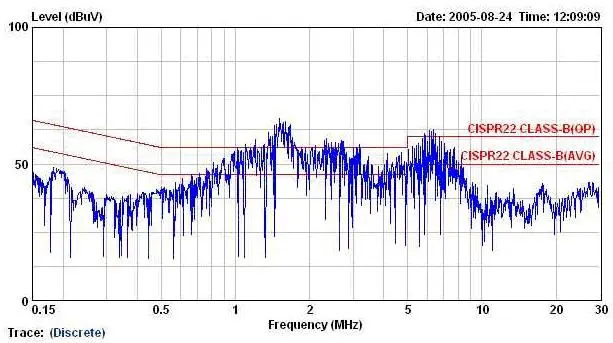

這是我傳導量測波形,分為測試后與改善后500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/33/1127215074.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/33/1127215260.jpg');}" onmousewheel="return imgzoom(this);">

對阿,大家互相討論進步比較快.這位大哥你看一下這是我量測的波形,因?yàn)槲疫€是學生,我不知道還需要提供什么數據給你,有漏掉的數據跟我說一下我再傳上來.

提供一個HID安定器 檢測性能好壞的試驗方法 復制粘貼如下地址:
http://you.video.sina.com.cn/http://bbs.dianyuan.com/topic/1324329981
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/70/2935741223132759.gif');}" onmousewheel="return imgzoom(this);">
