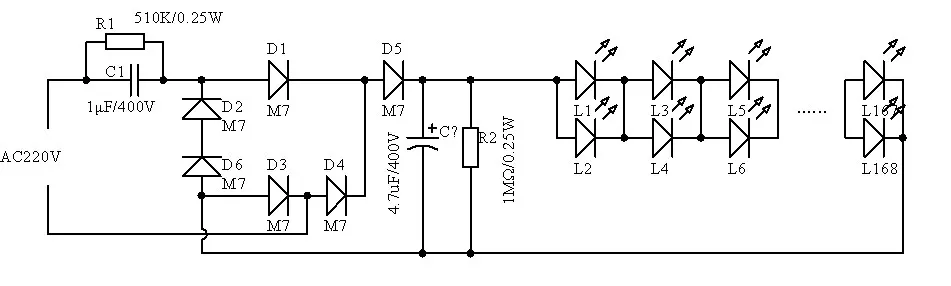

1,阻容降壓LED日光燈電路
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/1392011250586856.jpg');}" onmousewheel="return imgzoom(this);">

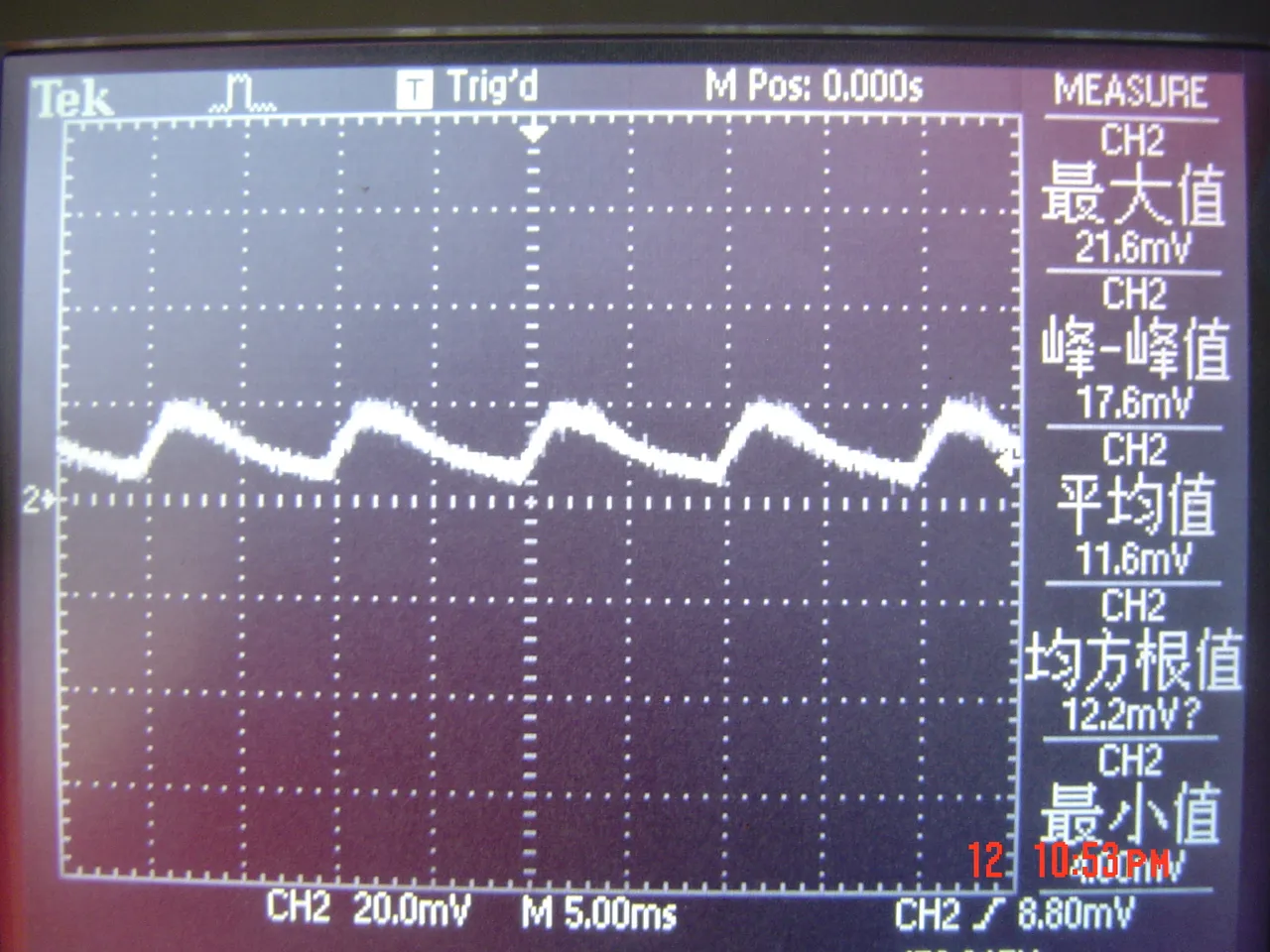

對應輸出電流波形(在負載中串入1歐電阻,示波器探頭接在電阻兩端)
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/1392011250586921.jpg');}" onmousewheel="return imgzoom(this);">

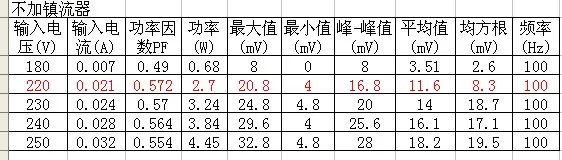

對應的電量數據
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/1392011250586948.jpg');}" onmousewheel="return imgzoom(this);">

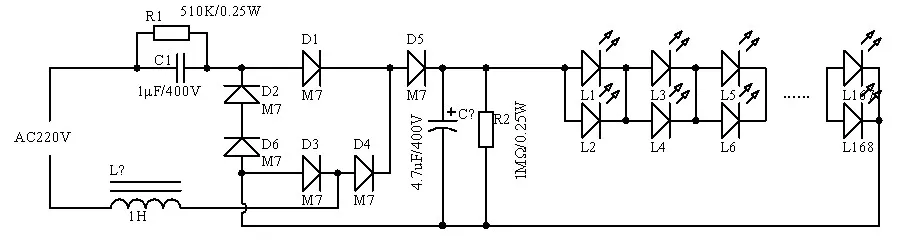

2,把此日光燈裝入0.6米電感鎮流(實測電感量為1H)的燈架中后,原理圖如下:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/1392011250586974.jpg');}" onmousewheel="return imgzoom(this);">

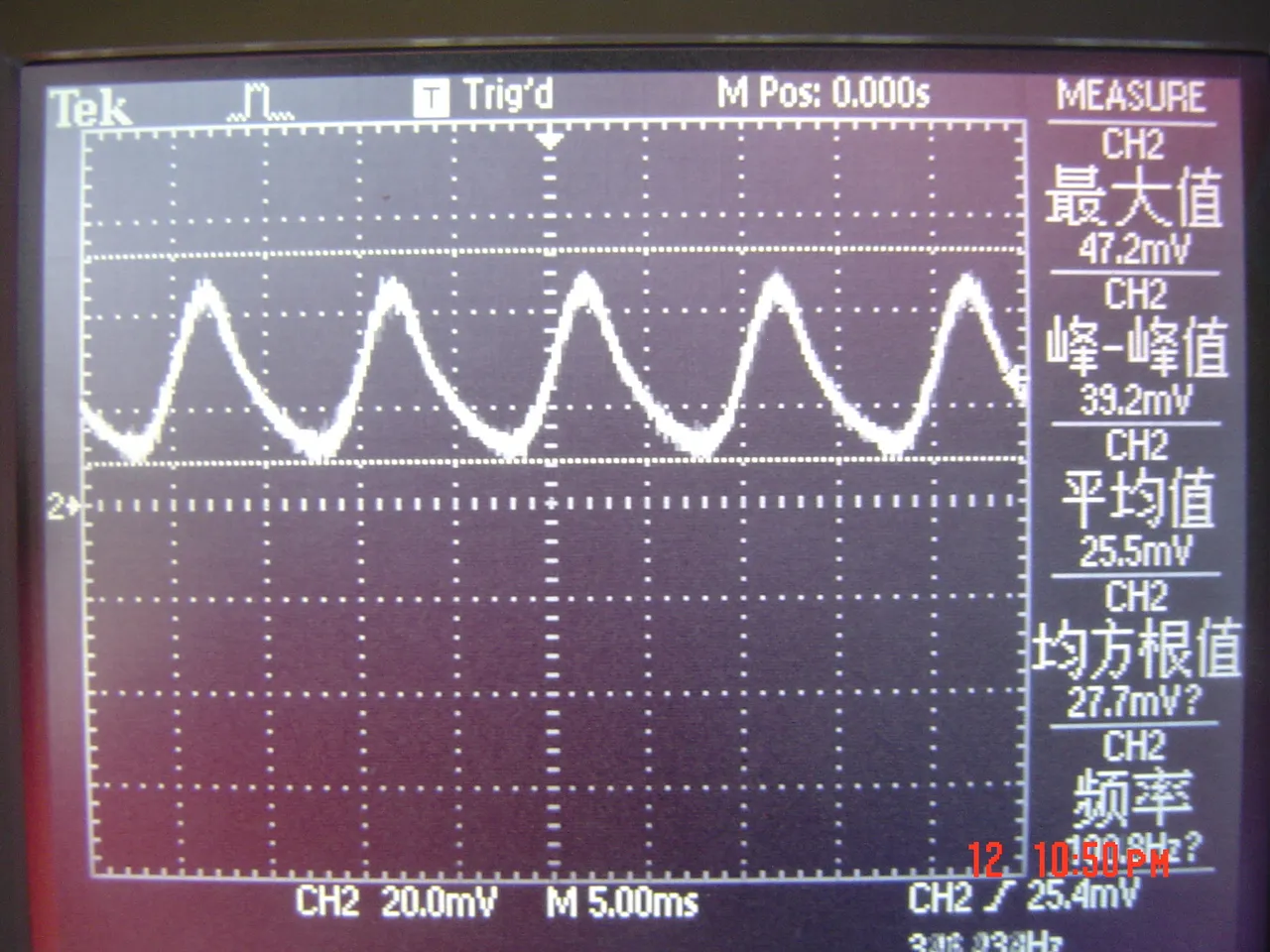

對應輸出電流波形(在負載中串入1歐電阻,示波器探頭接在電阻兩端)
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/1392011250587014.jpg');}" onmousewheel="return imgzoom(this);">

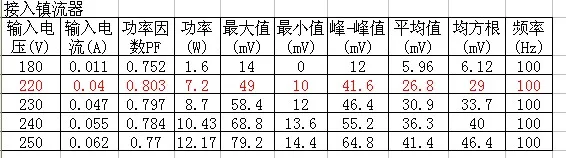

對應的電量數據
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/1392011250587046.jpg');}" onmousewheel="return imgzoom(this);">

對比以上1,2種情況,在阻容降壓電路輸入回路中加入電感后,電路輸出電流會增大,功率因數會增大(這個好理解),誰能從原理上分析一下電流增大的原因?
另外圖中整流部分有些怪異,為什么要多用幾個二極管呢?起到什么作用呢?

以下是兩種情況的輸入電壓電流波形(電壓波形為CH1,電流波形為CH2,是在輸入端串入1歐電阻,測電阻兩端電壓波形即為輸入電流波形)

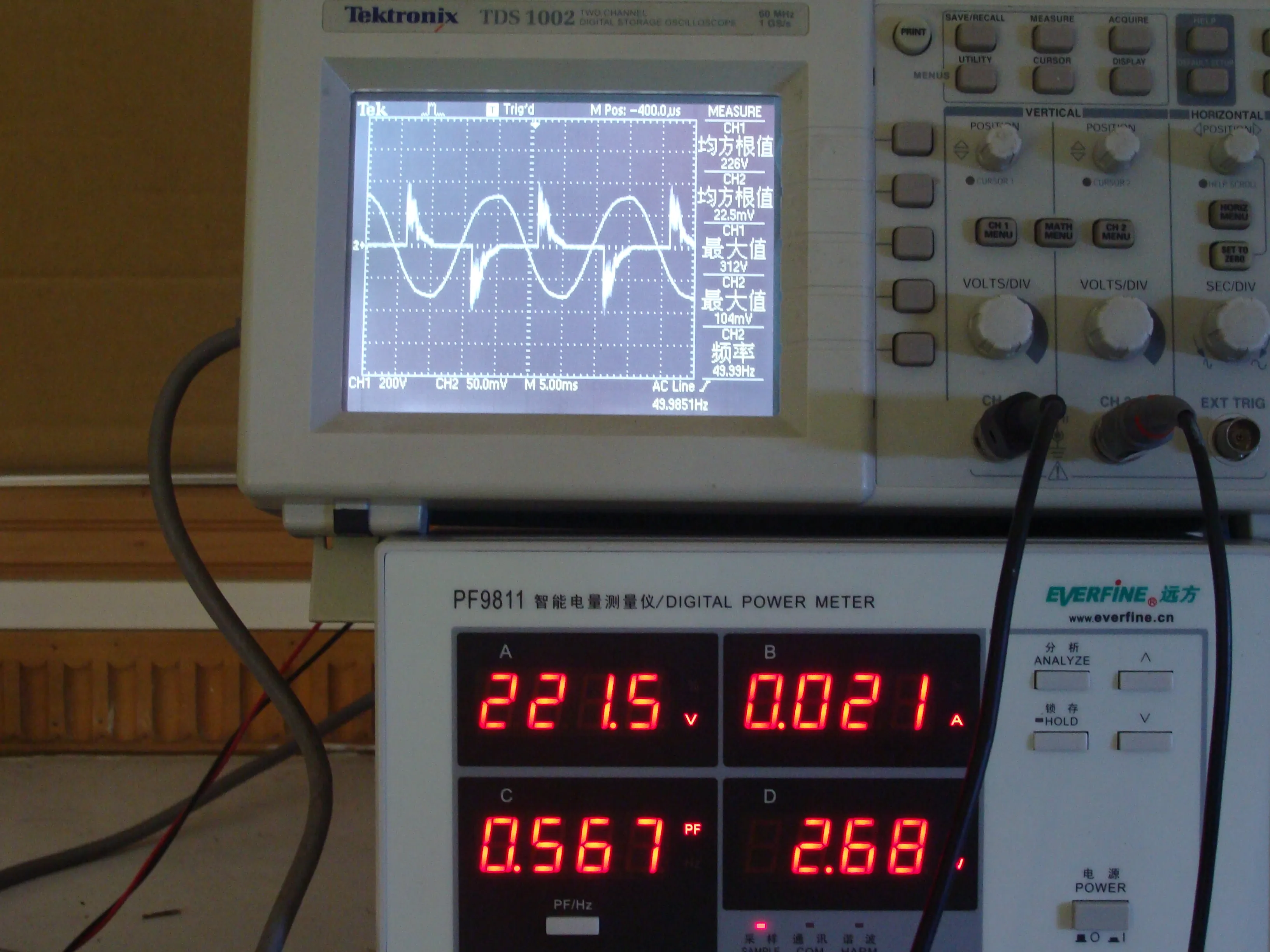

1. 未串入電感鎮流器的輸入電壓電流波形
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/1392011250736468.jpg');}" onmousewheel="return imgzoom(this);">

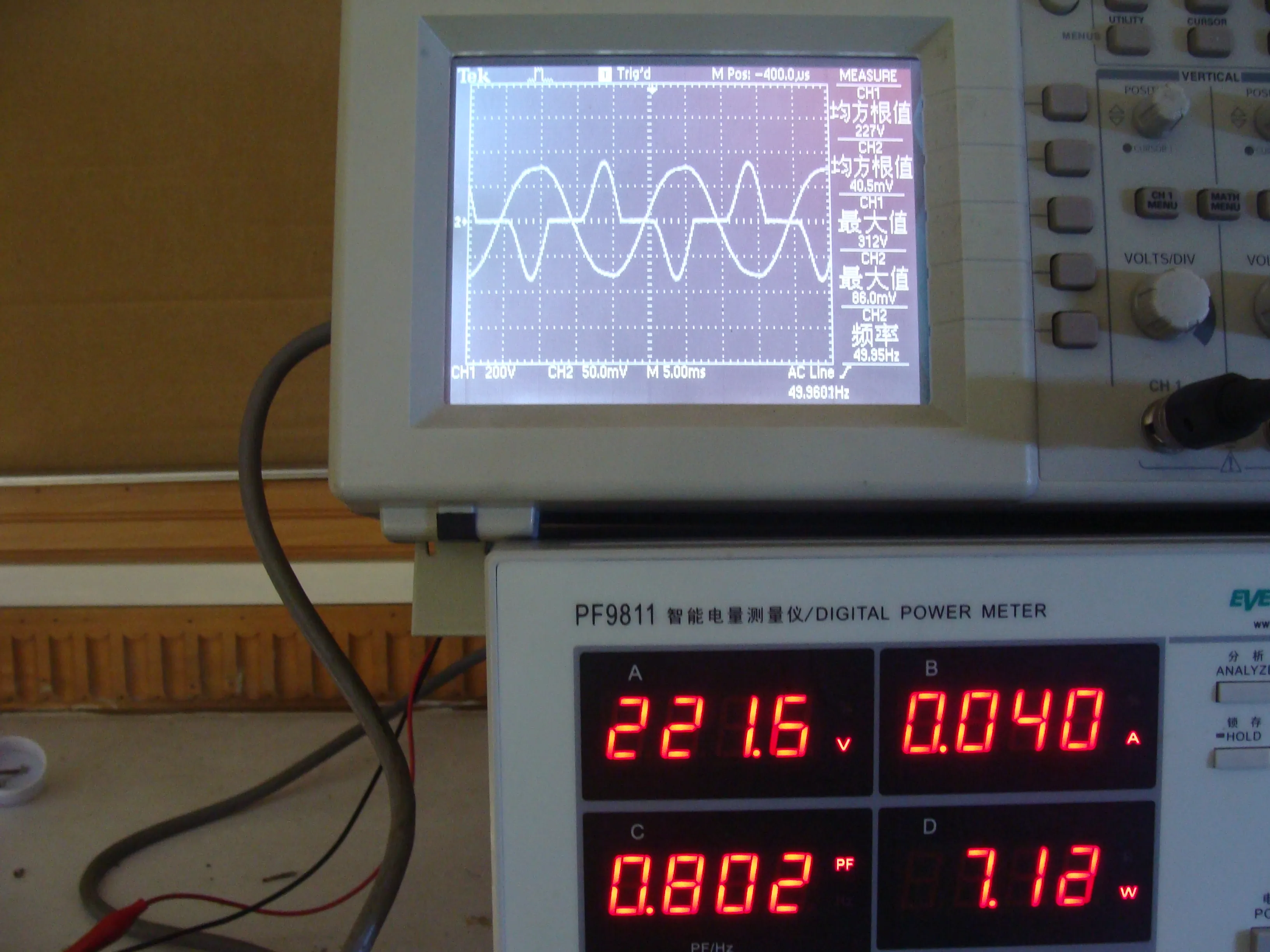

2.以下是串入電感鎮流器的輸入電壓電流波形
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/1392011250736553.jpg');}" onmousewheel="return imgzoom(this);">
從以上兩圖可以看出不接鎮流器前輸入電流有很多毛刺,且導能寬度窄;串入電感鎮流器后電流變得平滑,導通寬度變大,功率因數就變大了.但是電流增大的原因是什么?如何去定性定量的分析這個問題?

用阻容降壓電源做LED日光燈,真太牛逼了,這種東西和造假也差不多了.

便宜耐用才是硬道理． 這個問題關注中．

便宜耐用是硬道理沒錯,但阻容的并不耐用.阻容的怕開關,開關次數多了很容易損壞.

狂兄,先別說造不造假,我發這個貼子是想讓大家計論技術的,阻容電路是怕開關,
但是前面接入電感鎮流器了還怕嗎?我用示波器捕捉過開機電流,不是你想的那樣怕開關的,你看上圖的輸入電壓電流波形,是很多開關電源都沒它好的.接入電感鎮流器后阻容電路如何定量去分析各元件參數?如何定量確定負載電流呢?

此貼發了這么久,少有人關注,可能是我的標題取的不好,現在大家一看到阻容降壓四個字都不想去看了,認為太簡單,太低端了.我剛拿到這根燈管時和大家一樣,簡直都不想看它,放了幾天才用220V去點亮,發現很暗,還在心里嘲笑還有人做這樣的日光燈,后來還是毫不懂技術的領導逼我接入鎮流器去點亮,說做這個燈管的廠還挻大的,接入點亮后結果是我沒想到的,這才引起了我的注意.
其實早在幾年前,我也遇到一種GU10的燈杯,是飛利浦公司的過了UL認證的產品,拆開后電路就是阻容降壓做的.只是各其它的阻容做法略有不同,加了一些保護元件,晚點把電路發上來

這位大哥,我跟你說,你所說的問題我沒有多少研究.但我只知道一條,與其前面加一個電感鎮流器,再用阻容,不如用一個恒流電源,那樣更便宜,性能更好!

關注一下

接入電感鎮流器,電流和PF增大都很好理解啊,屬于電路基本常識.

我們把LED假設為純電阻負載,電阻值為R,電容值為C,電感值為L,根據電路可知LCR串聯,阻抗為Z=R+jω(L-C),電壓為U,那么電流I=U/Z=A+jB,A為實部電流,B為虛部電流,接入電感,阻抗Z的虛部變小,那么虛部電流B也變小,A變大,也就是LED電流變大,PF也就變大了.
LZ這個都沒搞明白,該去補補電路常識了.
D4和D5串聯,可能是起退耦作用的,不過作用應該不大,沒有實質意義.D2,D6和D4,D5一樣,我覺得可以取消,具體你自己可以試試.

感謝這位仁兄,費這么大勁就是想要向仁兄這樣的人學習的,說的好,我應當去找點基礎書來看下,就你說的那些我早忘了!!

LZ這個LCR串聯電路缺陷不少,唯一的優點是對整流后的電解沖擊很小.

話說的是不錯．用電感鎮流器的日光燈一般是政府或機關單位．誰會趴上去在把鎮流器去下來/．這樣的電路就是對準他們設計的 ．

發點LC的知識,需要的可以看下! 1392011251195677.pdf

我用阻容降壓方式做的LED燈源,不知道是什么原因接上市電后,總覺得有點聲響,是那種“嗡嗡”的振動的聲音.不知道怎么克服.請賜教!!!!謝謝!

又一個搞阻容的.

哈哈哈!只是客戶需要低價格的罷了!沒有辦法!至于其他控制方式也在做了!但是沒有10元下不來啊!

低于10元方案的大把,你不會做而已.我1.2米的日光燈電源才賣11元.0.6米的還有賣6元的呢.恒流電源嗎,簡單的很.哪有那么貴的成本.

如果是垃圾貨誰不會做啊!要做出口的肯定要好的了!至于做國內別說11塊我能做到6元!但是出口就不行了!

此電源工作在諧振狀態.

只是普通的LCR串聯電路,沒有發生諧振,真諧振起來可是要燒東西的

是否可以借鑒你手頭上飛利浦的阻容降壓電路.謝謝.

這個阻容電路用用就好,但最好別接電感鎮流器,一旦電感量足夠大,LC匹配了,進入串聯諧振狀態,燒壞的可不只是LED燈哦.

順便回上面21貼的,這個LCR串聯也不過是串聯罷了,離諧振狀態還很遠,PF在那擺著呢,真諧振起來人家可是要找你賠償?shù)?

用電感去做功率因數校正,在剛開始要求電源要做功率因數的簡單做法,大概是十幾年前的事了.如果你的LED電源可以帶一個笨重的扼流圈去出售,能賣到很不錯,你就牛

為什么諧振狀態要燒呢?請指教
<離諧振狀態還很遠,PF在那擺著呢>諧振狀態,PF=1嗎?

同意，雖然不是完全工作于諧振狀態。但是確實是處于放大狀態。

根據現在有的參數，F(xiàn)r=1/(2*pi*root(L*C))=160Hz@L=1mH,C=1uF，實際工作頻率是市電220Vac/50Hz，50Hz從輸入電流的波形來看，Iin.ac的基波相位有點超前于Vin.ac，符合50Hz50Hz



串聯的時候容抗和感抗是要互相抵消的~~~~~~如果兩個相等,就是諧振了,阻抗為0
