討論LED鋁基板與陶瓷基板性能差異
熱設計在LED照明應用有舉足輕重之意義,現在大多產品選擇鋁基板來生產,只有部份高檔產品會選擇高導熱陶瓷基板來生產,之間性價的差異希望能拋磚引玉,大家一起來討論,一起做好LED照明產品,也是響應國家節能環保號召,謝謝!
全部回復(35)
正序查看
倒序查看
MR16LED照明系列化產品,很多老板為了省錢,大多采用鋁基板來固定LED和散熱絕緣,這也是很多產品除了電源出故障外,還有大部分是LED芯片衰老得太快造成不良,芯片衰退主要還是的基板散熱不良造成熱設計不理想,鋁基板的導熱系數:2-3W/M.K不等,熱阻:0.8以上,現市場真正做好散熱這塊產品用高導熱陶瓷基板來解決散熱和絕緣問題,陶瓷基板的導熱系數:25W/M.K,熱阻:小于0.3,絕緣耐壓:12KV以上,采用此設計方案現為中高檔產品有效保證品質重要一關.
0
回復
@左明
MR16LED照明系列化產品,很多老板為了省錢,大多采用鋁基板來固定LED和散熱絕緣,這也是很多產品除了電源出故障外,還有大部分是LED芯片衰老得太快造成不良,芯片衰退主要還是的基板散熱不良造成熱設計不理想,鋁基板的導熱系數:2-3W/M.K不等,熱阻:0.8以上,現市場真正做好散熱這塊產品用高導熱陶瓷基板來解決散熱和絕緣問題,陶瓷基板的導熱系數:25W/M.K,熱阻:小于0.3,絕緣耐壓:12KV以上,采用此設計方案現為中高檔產品有效保證品質重要一關.
熱設計在大功率LED照明應用中影響其壽命關健設計,之前很多藍寶石晶片大多用鋁基板固定,但隨著產品功率:1W/3W/5W/10W/15W/20W/30W高功率密度集成開發,鋁基板的導熱性能和絕緣性能還有耐溫性能都難以滿足產品設計要求,現有高導熱陶瓷線路板可以達到設計要求:導熱系數:25W/M.K,耐溫:-55--500度,耐壓:12KV以上,手工焊接可重復多次焊不會分層脫焊,陶瓷基板尺寸規格:0.25+0.2mm雙面覆銅,0.38+0.2mm雙面覆銅,0.635+0.2/0.3mm雙面覆銅,1.0+0.2/0.3mm雙面覆銅,尺寸:100*160mm可以根椐客戶要求定做各種非標尺寸,也可協助客戶設計
0
回復
@左明
熱設計在大功率LED照明應用中影響其壽命關健設計,之前很多藍寶石晶片大多用鋁基板固定,但隨著產品功率:1W/3W/5W/10W/15W/20W/30W高功率密度集成開發,鋁基板的導熱性能和絕緣性能還有耐溫性能都難以滿足產品設計要求,現有高導熱陶瓷線路板可以達到設計要求:導熱系數:25W/M.K,耐溫:-55--500度,耐壓:12KV以上,手工焊接可重復多次焊不會分層脫焊,陶瓷基板尺寸規格:0.25+0.2mm雙面覆銅,0.38+0.2mm雙面覆銅,0.635+0.2/0.3mm雙面覆銅,1.0+0.2/0.3mm雙面覆銅,尺寸:100*160mm可以根椐客戶要求定做各種非標尺寸,也可協助客戶設計
聽起來還不錯,只是不么薄的陶瓷基板會不會很容易破裂,陶瓷一般是比較脆的,韌性不太好.還是不是一般的陶瓷?關注中
0
回復
@kin1945
陶瓷散熱是好,但價錢太貴,用不起.例如,能用在日光燈貼SMDLED的長條基板嗎?22mmx585mmx1mm的陶瓷基板要多少錢一塊?鋁基板只要10元錢就夠了.陶瓷基板做得到嗎?
采用陶瓷基板的LED照明多用在芯片集中的R16系列化產品還有礦燈或路燈,替代日光燈LED照明單顆功率小,發熱量分散,用鋁基板就不錯的性價,還有用環氧板的生產廠家呀,物盡其材,物盡其用吧,主要還是針對產品具體需求來評估產品的附價值,或者說系統成本降下來了,這樣的產品才是最成功設計,謝謝!
0
回復
@左明
采用陶瓷基板的LED照明多用在芯片集中的R16系列化產品還有礦燈或路燈,替代日光燈LED照明單顆功率小,發熱量分散,用鋁基板就不錯的性價,還有用環氧板的生產廠家呀,物盡其材,物盡其用吧,主要還是針對產品具體需求來評估產品的附價值,或者說系統成本降下來了,這樣的產品才是最成功設計,謝謝!
我真的是很想用陶瓷板的.原因是絕緣好.目前做日光燈管用的外殼是一半塑料,另一半是鋁材,由于用了鋁材,才要求其電源要做成隔離式的,而這東西要比非隔離式的貴以倍,若能用陶瓷板散熱,是否可用全塑的外殼?這時就可用回非隔離式電源了?非但成本下來了,而且可靠性也有所提高.
0
回復
@左明
d
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/83/279121259473783.gif');}" onmousewheel="return imgzoom(this);"> 0
回復

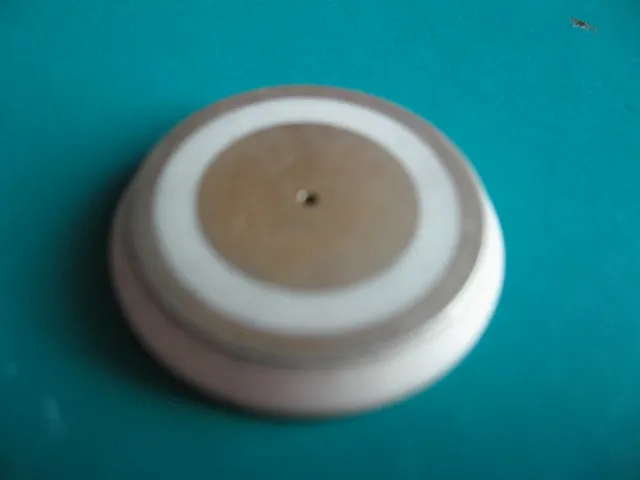

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/279121259913593.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@左明
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/84/279121259913593.jpg');}"onmousewheel="returnimgzoom(this);">
陶瓷的BASE是很好的選擇,但是價位現在是高點,而且對于要求比較高的領域環視不能通過基本的測試的,比如汽車電子中的常規測試!
0
回復
@左明
高導熱陶瓷線路具有高導熱性能:25W/M.K,耐高壓:12KV以上,耐高溫:-55-500度,高頻介損非常小,手工焊錫反復多次不脫焊分層優點,一般尺寸:100*160MM雙面覆銅線路,厚度:0.25/0.38/0.635/0.8/1.0MM+0.2/0.3雙面覆銅,可以鍍金/鎳.符合ROHS,一般應用產品:大功率IGBT模具產品,大功率LED照明產品,大功率高頻微波產品
高導熱陶瓷線路在LAYOUT時有沒有什么要求?
鋁基板LAYOUT時又有什么要求?
有沒相應的LAYOUT發一份給我.
yujun830079@yahoo.com.cn
鋁基板LAYOUT時又有什么要求?
有沒相應的LAYOUT發一份給我.
yujun830079@yahoo.com.cn
0
回復
@左明
d
熱設計在大功率LED照明應用中影響其壽命關健設計,之前很多藍寶石晶片大多用鋁基板固定,但隨著產品功率:1W/3W/5W/10W/15W/20W/30W高功率密度集成開發,鋁基板的導熱性能和絕緣性能還有耐溫性能都難以滿足產品設計要求,現有高導熱陶瓷線路板可以達到設計要求:導熱系數:25W/M.K,耐溫:-55--500度,耐壓:12KV以上,手工焊接可重復多次焊不會分層脫焊,陶瓷基板尺寸規格:0.25+0.2mm雙面覆銅,0.38+0.2mm雙面覆銅,0.635+0.2/0.3mm雙面覆銅,1.0+0.2/0.3mm雙面覆銅,尺寸:100*160mm可以根椐客戶要求定做各種非標尺寸,也可協助客戶設計
0
回復
@左明
d
普通導熱墊片是由軟介質的材料組成，可以填充功率器件和散熱器表面之間的細小間隙，減小其接觸熱阻。而陶瓷墊片由質地堅硬的氧化鋁組成，表面有一定的粗糙度，如果直接裝配，功率器件與陶瓷墊片之間、散熱器與陶瓷墊片之間會存在很多間隙，嚴重影響散熱效率，使散熱器的性能大大打折扣，甚至無法發揮作用。因此，在采用陶瓷墊片做導熱材料時，還需要在其兩個表面涂加導熱硅脂，用于填充陶瓷墊片與散熱器、陶瓷墊片與功率器件之間的細小間隙，減小它們之間的接觸熱阻。
加裝陶瓷墊片后，功率器件到環境溫度的熱阻主要由導熱硅脂熱阻、陶瓷墊片熱阻、導熱硅脂熱阻、散熱器熱阻組成。其散熱路徑分為兩部分：
?、殴β势骷嵩矗鷮?dǎo)熱硅脂→陶瓷墊片→導熱硅脂→散熱器（熱傳遞以傳導為主）；
?、粕崞鳌h(huán)境空氣（熱傳遞以對流為主）。
