低頻自激,高手幫忙補充完成這個圖!

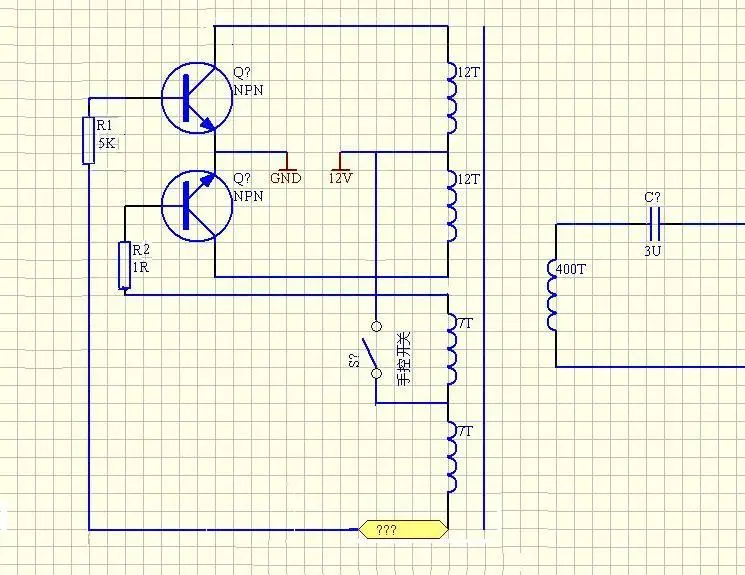

我修機的時候想畫了這個圖但是反饋繞組有一個頭找不到!高手幫幫忙補充一下!
就是“???”那里!

全部回復(13)

只看樓主

正序查看

倒序查看

電捕魚

LV.4

2009-07-26 19:15

在上面電阻的右處.

回復

roy2003

LV.3

2009-07-26 20:40

@電捕魚

在上面電阻的右處.

這個機是通過控制反饋繞組來實現手控的,不需要繼電器,所以很耐用(10年不壞),我想看看它是怎樣繞的.我用萬用表測過反饋繞組與各線頭都沒有連接.所以我想不是接在上面電阻的右邊.

回復

chyx

LV.5

2009-07-26 23:41

@roy2003

這圖R1應是燒后變大有5K電阻.圖這樣接使用是正確的

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/1551661248622844.jpg');}" onmousewheel="return imgzoom(this);">

回復

yhliang2

LV.9

2009-07-27 07:20

@chyx

這圖R1應是燒后變大有5K電阻.圖這樣接使用是正確的[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/79/1551661248622844.jpg');}"onmousewheel="returnimgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/2893391248650413.gif');}" onmousewheel="return imgzoom(this);">
