請教一個RCC輕載時有叫聲的問題

我有一個4V0.7A的RCC電源,當用電阻負載時,電流小到0.1A時就有叫聲,輸出電壓是穩定的.變壓器用的是EPC13,開關管用的是13003,LP=3.7mH.不知如何處理,在此請教各位了,先謝!

全部回復(4)

只看樓主

正序查看

倒序查看

haidebody

LV.4

2009-07-26 20:02

輕載是電路在間歇式振蕩模式,振蕩頻率在音頻范圍內,大約幾K吧,沒什么關系的,不然就把變壓器繞緊些,減小線圈的機械性震動

回復

chmie

LV.5

2009-07-27 10:43

后來我更改了TL431的cathode和REF間的電阻值,由原來的10K增大至12K,并在CATHODE與REF間增加一只1000PF的電容就消除了這種振蕩.只是現在輸出增加至0.3時會有一點飄(波形會有點晃動).
不知如何將圖上傳,有沒人可教一下?

回復

chmie

LV.5

2009-07-27 11:06

@chmie

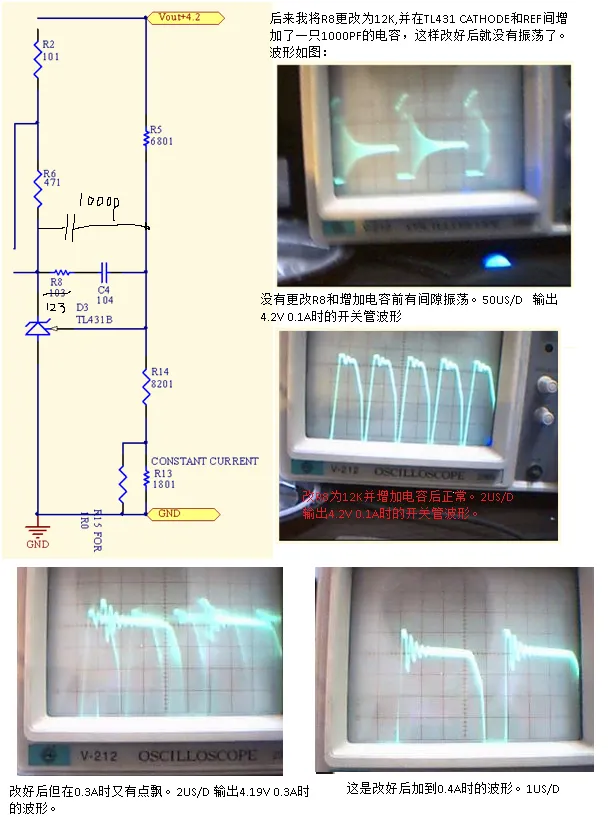

后來我更改了TL431的cathode和REF間的電阻值,由原來的10K增大至12K,并在CATHODE與REF間增加一只1000PF的電容就消除了這種振蕩.只是現在輸出增加至0.3時會有一點飄(波形會有點晃動). 不知如何將圖上傳,有沒人可教一下?

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/74351248663912.png');}" onmousewheel="return imgzoom(this);">
傳了個圖
