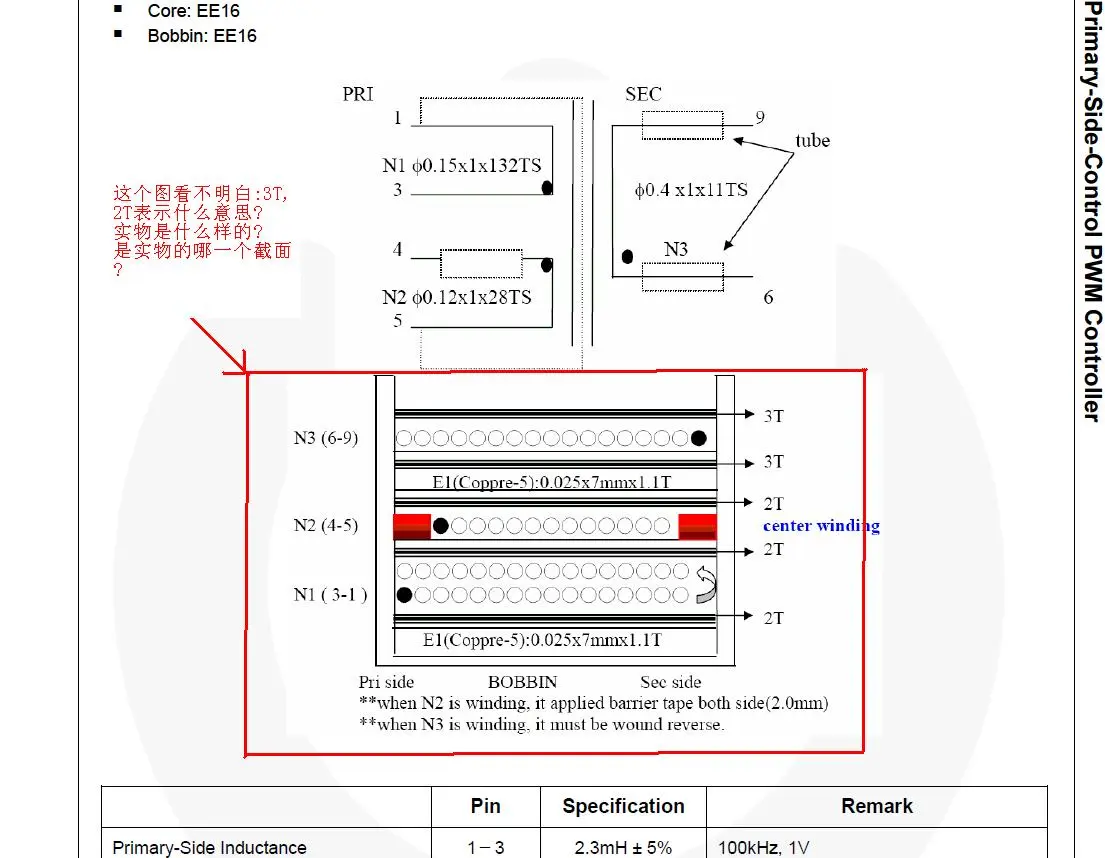

有個IC DATASHEET 上的變壓器圖紙發給供應商打樣,供應商不是很明白,我也不明白.
哪位熱心人士可以解析下.先謝了.
變壓器圖紙不明白.
全部回復(9)
正序查看
倒序查看

0
回復
@ture830
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/79/676991248142217.jpg');}"onmousewheel="returnimgzoom(this);">
哈哈,這個看不懂,就不應該在變壓器行業混,我們只做特殊的變壓器,越難越特別我們越是喜歡,我們可配合或自行研發,生產.
0
回復
@ture830
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/79/676991248142217.jpg');}"onmousewheel="returnimgzoom(this);">
樓主,我真的不知道你的供應商是做什么的,但肯定是沒有做過高頻變壓器,這是一種很普通的,普通到不能再普通的開關電源變壓器,骨架磁芯是EE16的,共三個繞組,兩個屏蔽層,中間是3T,2T絕緣膠帶,起頭結尾都要加套管,套管最好是鐵氟龍的.此變壓器的電性能圖紙里都有表示,包括繞制的方法及繞制的參數圖紙里都有,唯一就是沒有引腳尺寸,就是你要放到線路板上去的安裝尺寸 .
0
回復
繞著方式:(EE-16 一般以4針邊PIN1)
E1 包0.025MMX7MM銅箔 1.1圈 包膠帶2圈 引線掛至PIN1
N1 起線PIN3 用0.15MM漆包線 一根繞制132圈 回線在PIN1上 膠帶包2圈
N2 起線PIN4 用0.12MM漆包線一根繞制28圈 回線在PIN5上 膠帶包2圈
E2 包0.025MMX7MM銅箔 1.1圈 包膠帶2圈 引線掛至PIN5
N3 起線PIN6 用0.4MM漆包線一根繞制11圈 回線在PIN9上 膠帶包3圈
需要注意的是:包銅箔時用膠帶纏繞2圈
測試電感為 PIN1到PIN3 感量為2.3mH +/- 5% 測試條件為 1KHz 1V
如果這都還不明白 那我也無語了。。。。
