在管子關斷點出現了一個很短時間的打開,這個很小時間的打開導致我電源增加了約一W左右的功耗....請問個這個短時間的打開是什么原因造成的```可有什么辦法解決``我用的是英飛凌的ICE3A2565`
求助~反激不正常波形
我電源的Vds波形
在管子關斷點出現了一個很短時間的打開,這個很小時間的打開導致我電源增加了約一W左右的功耗....請問個這個短時間的打開是什么原因造成的```可有什么辦法解決``我用的是英飛凌的ICE3A2565`
在管子關斷點出現了一個很短時間的打開,這個很小時間的打開導致我電源增加了約一W左右的功耗....請問個這個短時間的打開是什么原因造成的```可有什么辦法解決``我用的是英飛凌的ICE3A2565`
全部回復(18)
正序查看
倒序查看
@雁過留痕
00頂
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/2260741247904352.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@雁過留痕
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/79/2260741247904352.jpg');}"onmousewheel="returnimgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/2260741247904399.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@雁過留痕
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/79/2260741247904399.jpg');}"onmousewheel="returnimgzoom(this);">
D
0
回復
@雁過留痕
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/79/2260741247904399.jpg');}"onmousewheel="returnimgzoom(this);">
你這波形式比較奇怪.
0
回復
@雁過留痕
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/79/2260741247904399.jpg');}"onmousewheel="returnimgzoom(this);">
環路和變壓器的問題,導致占空比不正常.出現跳周了.
0
回復
@電源貓貓
你是帶滿載嗎.如果是滿載那很有可能是你的變壓器有問題,計算的占空比太小了.
我的占空比最大按0.45計算的,
若是外置MOS管的話,有可能是MOS管的結電容造成的IC控制誤動作,但這個是內置MOS管的,
我在反饋腳加了一個小電容,倒是可以去掉這個短時間打開的波形,但電源的穩定性上會出現問題

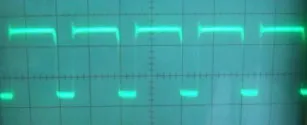

加小電容后的波形如下圖:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/2260741248073878.jpg');}" onmousewheel="return imgzoom(this);">
若是外置MOS管的話,有可能是MOS管的結電容造成的IC控制誤動作,但這個是內置MOS管的,
我在反饋腳加了一個小電容,倒是可以去掉這個短時間打開的波形,但電源的穩定性上會出現問題
加小電容后的波形如下圖:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/2260741248073878.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@雁過留痕
我的占空比最大按0.45計算的,若是外置MOS管的話,有可能是MOS管的結電容造成的IC控制誤動作,但這個是內置MOS管的,我在反饋腳加了一個小電容,倒是可以去掉這個短時間打開的波形,但電源的穩定性上會出現問題加小電容后的波形如下圖:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/79/2260741248073878.jpg');}"onmousewheel="returnimgzoom(this);">
還有要說明的是,這個IC本來就是跳周期工作模式....
上面那個怪怪的波形應不是跳周期工作.
上面那個怪怪的波形應不是跳周期工作.
0
回復
@jxjayxxiaohong
我是輸入:45-90DC,輸出:18V,0.34A,整機時輸出電壓OK,但IC的G腳波形有尖峰,也帶有震蕩的現象,問題出在哪里了呢?我的變壓器:F=400K,LP=145UH,NP=20T,NS=10T,NB=6T,幫我分析下,問題出在哪里?
電源波形里有振鈴的現像,在電源里,CCM與DCM模式切換時候,那個振鈴會顯的特別明顯,同時伴隨著模式的切換,中間那個小小的導通會從有到無.
也就是在波形上反映出來的是占空比從大到小的時候,那個小小的導通波形會冒出來.
不明白,納悶噢```
也就是在波形上反映出來的是占空比從大到小的時候,那個小小的導通波形會冒出來.
不明白,納悶噢```
