求一個用1.5V~5V電壓升壓到36V1A的電路圖

求一個用1.5V~5V電壓升壓到36V1A的電路圖
全部回復(13)
正序查看
倒序查看
2009-07-15 17:32
5V的時候到是有
1.5V就難
0
回復
常樂仔
LV.3
3
2009-07-16 22:41
@allen880629
5V的時候到是有1.5V就難
哥們傳一份圖上來,不要用集成塊的哦,我這買不到,我做了一個有30V電壓就是沒有電流,是什么問題呢.請教,有時間上圖
0
回復
2009-07-16 23:06
@常樂仔
哥們傳一份圖上來,不要用集成塊的哦,我這買不到,我做了一個有30V電壓就是沒有電流,是什么問題呢.請教,有時間上圖
可能需要外掛MOS啊
0
回復
hbzjcjw
LV.10
5
2009-07-17 09:55
用反激做應該說可以達達到
0
回復
常樂仔
LV.3
6
2009-07-19 19:47
@hbzjcjw
用反激做應該說可以達達到

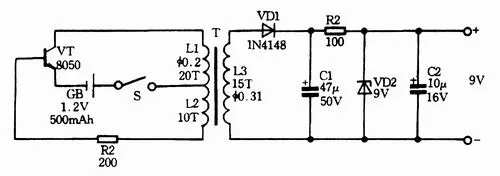

有圖嗎,這是網上下載的圖電流十分小,電壓可以升到30V500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/3251851248004043.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
常樂仔
LV.3
7
2009-08-08 19:50
@常樂仔
有圖嗎,這是網上下載的圖電流十分小,電壓可以升到30V[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/79/3251851248004043.jpg');}"onmousewheel="returnimgzoom(this);">
頂起來,
有這樣一個想法先做1.5V升到5V電壓,在5V升到36V電壓
0
回復
st.you
LV.10
8
2009-08-10 17:24
@常樂仔
頂起來,有這樣一個想法先做1.5V升到5V電壓,在5V升到36V電壓
不實用的做法
0
回復
常樂仔
LV.3
9
2009-08-19 21:42
@st.you
不實用的做法
呵呵,我的想法是對的,成功中……
0
回復
阿保本
LV.4
10
2009-08-20 22:38
1.5v升到36V還要有1A,想得美啊
0
回復
常樂仔
LV.3
11
2009-08-23 20:38
@阿保本
1.5v升到36V還要有1A,想得美啊
我沒說一定要1.5V直接升到36V,是說1.5V到5V的輸入電源升到36V,
目前做了一個3V升壓到12V電流沒有測,可以帶動一個12V 1.1W的風扇
0
回復
allen880629
LV.8
12
2009-08-24 08:51
@常樂仔
我沒說一定要1.5V直接升到36V,是說1.5V到5V的輸入電源升到36V,目前做了一個3V升壓到12V電流沒有測,可以帶動一個12V1.1W的風扇
你參考下了 2984981251075085.pdf

allen880629@163.com
Q308919120
0
回復
常樂仔
LV.3
13
2009-08-26 19:40
@allen880629
你參考下了2984981251075085.pdfallen880629@163.comQ308919120
外語不懂,那位做過擴流電路上個圖,網上的好象沒多大做用的.感謝.
電流做不到1A以上啊
0
回復
st.you
LV.10
14
2009-08-28 21:08
@常樂仔
外語不懂,那位做過擴流電路上個圖,網上的好象沒多大做用的.感謝.電流做不到1A以上啊
實在要做可以用推挽方式做,先把1.5V升壓到普通的雙端PWM IC (3525 494)能工作的電壓,如10-12V,給IC供電. 然后再來驅動低壓大電流的MOS做推挽變壓器方式升壓,這樣或許能做出來,不過變壓器要求比較高.只是一個輸入電壓那么低,輸入電流那么大,最低35W/效率(按70%算)/1.5V=33A 光是線路輸入的損耗就大得驚人了,如果是5V輸入的情況下會好點些.
