這個很簡單啊,一般2種電路,左邊的保護電路發熱小,但是允許壞LED的數量有限,像你的電源18顆估計可以壞11顆;右邊的發熱厲害,但是允許壞的數量可以不受限制
你自己選擇500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/1968661247485320.jpg');}" onmousewheel="return imgzoom(this);">

請問穩壓管怎樣選取,才能保證LED壞了,穩壓管擊穿導通,可控硅導通

穩壓管電壓Vz>Vled就可以,當然Vz不需要太大,Vled 3.幾V,Vz選4.3V,4.7V,5.1V都隨便

忘記說了,左邊的電路只適合1路串聯輸出的情況,如果輸出有串有并,這個電路就不行了,右邊的多路輸出的情況下,亮度會受影響.有款適合多路輸出獨立恒流的保護電路,多路之間相互不受干擾,亮度也不會變化,是我司專利

做成恒流,不存在一個燈壞其他的不亮,LED壞通常都是短路,目前我還沒有遇到斷路的,短路相當于導線,其他LED上的電流還是350MA,電壓會降低到所剩LED壓降的總和,正常工作

正解

我怎么遇到的都是斷路呢? 我斷路都是因?yàn)長ED電流電流過大將LED燒壞成斷路了

那么你遇到的LED短路一般是怎么造成的呢?

這個有專用的LED保護電路呀
AMC7169就可以

草帽LED開路的很多見.

美科威爾科技:專業電源方案、單片機方案,可以到這里下載更多的電源設計項目,輕松開發 ,自由發揮 , 享受工作中的無窮樂趣!
QQ:1229228383
http://shop58150552.taobao.com

大電流使LED金線熔斷,你的恒流沒做好.我的壞燈都是電壓引起的,因?yàn)榉歉綦x,電壓經常超過LED壓降總和,開機一瞬間會沖死個別的燈.

大電流就行不通.

為什么說行不通?理由?

一般是pn結先擊穿短路,如果電流過大的話,短路就會發展成開路,所以L(fǎng)ED壞時,有時只壞一個,有時候會壞一串

給二極管通正向電壓會擊穿?

電流過大熱擊穿短路,再大就斷路

LED的廠家都不一樣,有的是帶阻尼的,還有些廠家的燈確實不好,經常有死燈現象,所以要選擇好的廠家供貨.

穩壓管能通過多大電流?

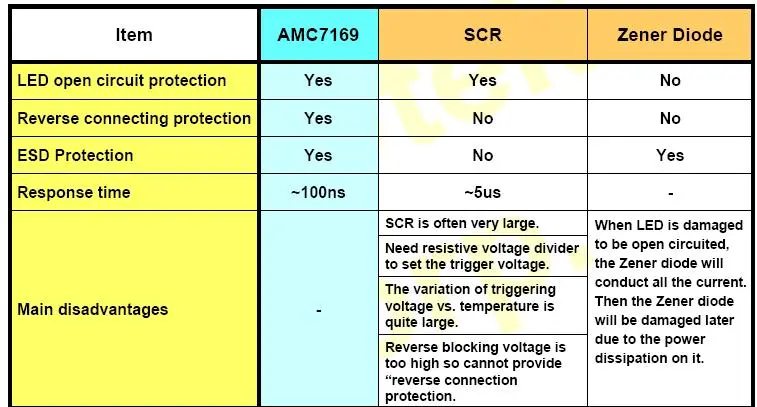

AMC7169可以做到開短路、極性接反、ESD8KV保護,封裝小,單價便宜,也可以賣晶圓與LED封在一起,詳細情況請聯系:13556862859  劉(技術支持工程師)
E-mail:jobliu@chief-tech.com

2843491250826197.pdf 500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/81/2843491252550291.jpg');}" onmousewheel="return imgzoom(this);">

SMD601也是短路保護器,每個LED並聯一個,當其中一個LED Open時,此保護器會呈短路將電流通到下面那個,廣鵬與Little fuse都有這產品

不錯,學習了

另一個辦法是讓它不亮,拆下來修理.
