請教如何用SG3525制作逆變器

本人是新手,想制作一逆變器,功率200-300W,能點亮普通燈泡即可,有一前輩介紹用SG3525推場效應管及用EE55磁芯制作輸出變壓器,但我沒有這方面的經驗,請高手提供圖紙及制作方法,謝謝!!
全部回復(119)
正序查看
倒序查看
zyd198089
LV.5
2
2005-08-31 11:13
我也正好現在也沒有這方面的資料,有的話也給我一份,多謝謝我的郵箱是ZYD198089@126.COM
0
回復
2005-09-01 07:36
EE55?太浪費了吧,什么電路模式?我曾經做過的用一個PQ3230主變加個PQ2625電感就行了
0
回復
wwchung
LV.1
4
2005-09-01 11:28
@mackintosh
EE55?太浪費了吧,什么電路模式?我曾經做過的用一個PQ3230主變加個PQ2625電感就行了
請告知你的電路圖及材料選擇和制作方法,謝謝!
0
回復
小波
LV.1
5
2005-10-13 21:31
@wwchung
請告知你的電路圖及材料選擇和制作方法,謝謝!
1129210203.htm
此電路的特點是體積小,效率高,在額定功率范圍內溫升很小,最大輸出功率500W,若要增加功率只要增加并聯功率場效應管,可以通過外接電位器進行脈寬調制.
元件選擇:驅動電路是專用的脈寬調制震蕩SG3524,因其外圍元件少,制作簡單,所有元件可以用最緊湊的搭焊方法焊在外圍,這樣可以縮小體積,本電路是否成功的關鍵是功率場效應管的選擇,它的參數最好是50V 50A以上,可選用的是IRF1010,50V 75A的,7、8腳的電阻和電容決定了震蕩頻率.本電路的頻率是250HZ,比工頻50HZ高出五倍,所以輸出變壓器的尺寸和繞制圈數就可以相應減少.如果要工作在50HZ的工頻可以適當增大C R的值,這樣就可以配接標準的工頻控制變壓器,這樣充電更簡單,由于功率管的內部有阻伲二極管,所以只要K斷開,直接在輸出端輸入220V的市電就可以了,整個電路可以用AB膠粘在50X60X1的鋁板上.
本模塊可以擴展成UPS不間斷電源,在二腳外接電壓比較電路,還可以穩壓輸出. 摘自可控硅應用技術網
0
回復
小波
LV.1
6
2005-10-13 21:37
@小波
1129210203.htm此電路的特點是體積小,效率高,在額定功率范圍內溫升很小,最大輸出功率500W,若要增加功率只要增加并聯功率場效應管,可以通過外接電位器進行脈寬調制.元件選擇:驅動電路是專用的脈寬調制震蕩SG3524,因其外圍元件少,制作簡單,所有元件可以用最緊湊的搭焊方法焊在外圍,這樣可以縮小體積,本電路是否成功的關鍵是功率場效應管的選擇,它的參數最好是50V50A以上,可選用的是IRF1010,50V75A的,7、8腳的電阻和電容決定了震蕩頻率.本電路的頻率是250HZ,比工頻50HZ高出五倍,所以輸出變壓器的尺寸和繞制圈數就可以相應減少.如果要工作在50HZ的工頻可以適當增大CR的值,這樣就可以配接標準的工頻控制變壓器,這樣充電更簡單,由于功率管的內部有阻伲二極管,所以只要K斷開,直接在輸出端輸入220V的市電就可以了,整個電路可以用AB膠粘在50X60X1的鋁板上.本模塊可以擴展成UPS不間斷電源,在二腳外接電壓比較電路,還可以穩壓輸出.摘自可控硅應用技術網
此電路的特點是體積小,效率高,在額定功率范圍內溫升很小,最大輸出功率500W,若要增加功率只要增加并聯功率場效應管,可以通過外接電位器進行脈寬調制.
元件選擇:驅動電路是專用的脈寬調制震蕩SG3524,因其外圍元件少,制作簡單,所有元件可以用最緊湊的搭焊方法焊在外圍,這樣可以縮小體積,本電路是否成功的關鍵是功率場效應管的選擇,它的參數最好是50V 50A以上,可選用的是IRF1010,50V 75A的,7、8腳的電阻和電容決定了震蕩頻率.本電路的頻率是250HZ,比工頻50HZ高出五倍,所以輸出變壓器的尺寸和繞制圈數就可以相應減少.如果要工作在50HZ的工頻可以適當增大C R的值,這樣就可以配接標準的工頻控制變壓器,這樣充電更簡單,由于功率管的內部有阻伲二極管,所以只要K斷開,直接在輸出端輸入220V的市電就可以了,整個電路可以用AB膠粘在50X60X1的鋁板上.
本模塊可以擴展成UPS不間斷電源,在二腳外接電壓比較電路,還可以穩壓輸出. 摘自可控硅應用技術網
1129210655.htm
0
回復
小波
LV.1
7
2005-10-13 21:40
@小波
此電路的特點是體積小,效率高,在額定功率范圍內溫升很小,最大輸出功率500W,若要增加功率只要增加并聯功率場效應管,可以通過外接電位器進行脈寬調制.元件選擇:驅動電路是專用的脈寬調制震蕩SG3524,因其外圍元件少,制作簡單,所有元件可以用最緊湊的搭焊方法焊在外圍,這樣可以縮小體積,本電路是否成功的關鍵是功率場效應管的選擇,它的參數最好是50V50A以上,可選用的是IRF1010,50V75A的,7、8腳的電阻和電容決定了震蕩頻率.本電路的頻率是250HZ,比工頻50HZ高出五倍,所以輸出變壓器的尺寸和繞制圈數就可以相應減少.如果要工作在50HZ的工頻可以適當增大CR的值,這樣就可以配接標準的工頻控制變壓器,這樣充電更簡單,由于功率管的內部有阻伲二極管,所以只要K斷開,直接在輸出端輸入220V的市電就可以了,整個電路可以用AB膠粘在50X60X1的鋁板上.本模塊可以擴展成UPS不間斷電源,在二腳外接電壓比較電路,還可以穩壓輸出.摘自可控硅應用技術網1129210655.htm
圖片傳不上來.SORRY
0
回復
2006-12-19 12:46

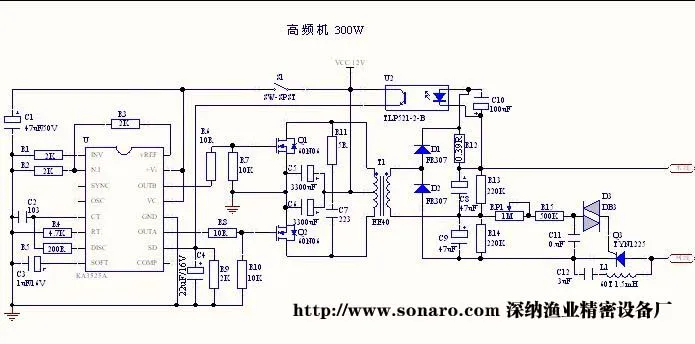

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/48/1166503573.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
2006-12-19 12:54
@zhangchunlei
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/48/1166503573.jpg');}"onmousewheel="returnimgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/48/1166504056.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
668815
LV.5
10
2006-12-19 14:19
此電路很好,我試過,搭接不錯準行
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/48/1166509104.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
2006-12-19 18:25
@668815
此電路很好,我試過,搭接不錯準行[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/48/1166509104.jpg');}"onmousewheel="returnimgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/48/1166523931.jpg');}" onmousewheel="return imgzoom(this);">這個電路我做過很不錯
0
回復
hnxiaoyu
LV.3
12
2006-12-19 22:32
@zhangchunlei
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/48/1166523931.jpg');}"onmousewheel="returnimgzoom(this);">這個電路我做過很不錯
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/48/1166538623.gif');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/48/1166538727.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
mmm789
LV.6
13
2006-12-23 20:11
0
回復
yi2488
LV.1
14
2007-03-11 15:09
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/51/1173596953.gif');}" onmousewheel="return imgzoom(this);">
0
回復
ddfa4
LV.4
15
2007-05-15 11:24
@zyd198089
我也正好現在也沒有這方面的資料,有的話也給我一份,多謝謝我的郵箱是ZYD198089@126.COM
頻波優化擊魚機(包括電路板、電瓶<12伏4.5A/h>和木機箱)總重2.7公斤,有效距離1.8米,充一次電可捕一天魚,擊魚效果特好,有興趣請進 http://lqx.ik8.com/ji%20yu%20le/ji%20yu%20ji.htm
0
回復
ddfa4
LV.4
16
2007-05-15 11:24
@yi2488
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/51/1173596953.gif');}"onmousewheel="returnimgzoom(this);">
頻波優化擊魚機(包括電路板、電瓶<12伏4.5A/h>和木機箱)總重2.7公斤,有效距離1.8米,充一次電可捕一天魚,擊魚效果特好,有興趣請進 http://lqx.ik8.com/ji%20yu%20le/ji%20yu%20ji.htm
0
回復
捕魚者
LV.4
17
2007-07-28 10:52
@zhangchunlei
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/48/1166503573.jpg');}"onmousewheel="returnimgzoom(this);">
這個電路有誰試過,行的話我也做一個!謝謝!
0
回復
mmm789
LV.6
18
2007-07-28 19:16
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/39991185621374.gif');}" onmousewheel="return imgzoom(this);">
0
回復
zyd198089
LV.5
19
2007-08-06 15:00
@mmm789
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/55/39991185621374.gif');}"onmousewheel="returnimgzoom(this);">
這個模塊是正弦波驅動的吧多少錢287308220
0
回復
mmm789
LV.6
20
2007-08-08 21:03
@zyd198089
這個模塊是正弦波驅動的吧多少錢287308220
45元
0
回復
2007-08-16 20:57
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/56/1856591187268965.jpg');}" onmousewheel="return imgzoom(this);">
以上電路已搭接成功,空載電流120ma,易制!推薦給你.
0
回復
zyd198089
LV.5
22
2007-08-17 13:31
@小波
圖片傳不上來.SORRY
吹牛,加大功力只加塊管,好好吹吧........................................................................
0
回復
zyd198089
LV.5
23
2007-08-17 13:33
@mmm789
45元
加我沒有,,,打我電話0760-2798202
0
回復
wyl_1237
LV.2
24
2007-08-24 22:16
@燕舞一曲
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/56/1856591187268965.jpg');}"onmousewheel="returnimgzoom(this);">以上電路已搭接成功,空載電流120ma,易制!推薦給你.
請教,IRF1010  IRF3205各相參數是NMOS型還是PMOS型
0
回復
wyl_1237
LV.2
25
2007-08-24 22:16
@燕舞一曲
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/56/1856591187268965.jpg');}"onmousewheel="returnimgzoom(this);">以上電路已搭接成功,空載電流120ma,易制!推薦給你.
請教,IRF1010  IRF3205各相參數是NMOS型還是PMOS型
0
回復
shen63
LV.6
26
2007-08-24 23:03
@燕舞一曲
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/56/1856591187268965.jpg');}"onmousewheel="returnimgzoom(this);">以上電路已搭接成功,空載電流120ma,易制!推薦給你.
靠.....拿我改的圖亂帖..............用EE40空載電流60MA
0
回復
zyd198089
LV.5
27
2007-08-25 08:21
@mmm789
45元
你電話多少我買一塊
0
回復
mmm789
LV.6
28
2007-08-25 18:24
@zyd198089
你電話多少我買一塊
0310-6646355
0
回復
2007-08-25 23:40
@wyl_1237
請教,IRF1010  IRF3205各相參數是NMOS型還是PMOS型
兩個管子都是N-MOS型的

IRF1010 55V 75A  150W
IRF3205 55V 110A  200W
0
回復
wyl_1237
LV.2
30
2007-08-31 22:15
@我愛思思
兩個管子都是N-MOS型的IRF101055V75A  150WIRF320555V110A  200W
謝謝
0
回復
wyl_1237
LV.2
31
2007-08-31 22:24
@我愛思思
兩個管子都是N-MOS型的IRF101055V75A  150WIRF320555V110A  200W
請問用4對IRF150能做幾百瓦,謝謝!
0
回復
