證明:150A電池配逆變器驅動冰箱可達35個小時

2009年6月10日
今天忙了一天,只要是完成1000W機對驅動冰箱的測試!在市面上,逆變器多!但要驅動冰箱,價錢又低的可沒幾款!且真正能驅動冰箱10000W以下的,也極之少.冰箱的沖擊確是大,120A的頂級電池,充滿電,用我的新1000W逆變器測試,都是勉強開起機!不是功率不夠!因為我把功率保護都去了!主要是因為啟動瞬間,沖沖擊力大,把電池電壓拉低,低壓保護了!我的低壓保護可是調到10V的了!所以要驅動冰箱,不管什么逆變器,小賣部哪種的冰箱,必然配150AH以上的電池!我的機子是12V1000W的,所以一個電池就可以了!當冰箱啟動后,所要的功率很小了!就算120AH電池,也可以工作25個小時!今天選取取的是三洋的老式冰箱!因為老的能用,新的肯定沒問題了!所用的冰箱,就是小賣部常用的哪種!
更詳請到我的博客!請大家談?wù)勀孀兤鳒y冰箱!
2009年6月17

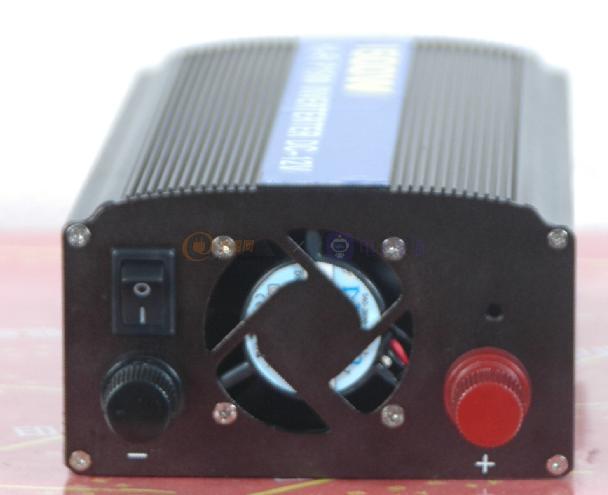

我今天測試冰箱的機,先給大家上個外觀圖

技術交談:QQ:417278103
實驗讓明:0.45W/24小時冰箱,105L的!配一個150A電池,用逆變器帶動,最少可以工作35個小時!逆變器替代發電機用在小賣店的冰箱上,大有前景!本人昨天用逆變器帶冰箱(新賣的:KEG,0.45KW/24小時,105L)120AH電池,1000W逆變器,讓其邊連續工作18個小時,電池還有12.34V電!冰箱就是啟動時要功率!平常省呀!

全部回復(64)

只看樓主

正序查看

倒序查看

82937816

LV.7

2009-06-07 09:19

就沒人用逆變器測試過冰箱嗎?上個月,有個客戶說他賣了所有廠家的1500W以下的逆變器樣板,沒一款能驅動得了冰箱!我就不信這個說法,所開發一款新板!

回復

陳志剛

LV.3

2009-06-07 19:55

@82937816

真是高手!怎么我做100w都很難,場管發熱

回復

lizlk

2009-06-08 09:19

@82937816

那要看你的冰箱是多少W,還有逆變器輸出是什么波形,如果是方波,那電機應該發熱嚴重.一般情況下,對于此類負載,可以加大H橋上的功率管的電流容量,保證前極能過載的情況下,啟動一個冰箱并不是難事,我用1KW純正正弦,取消短路,過流保護,帶了一臺3匹的空調,空調運行了5S,之后前極炸,不是爆炸,是熱壞了.
所以我認為冰箱并不是難事.

回復

82937816

LV.7

2009-06-08 12:45

@lizlk

我手上有一臺TCL正弦波的,不要說冰箱,800W電機也起不來呵!要起動一般小賣部冰箱,最少要有2800W峰值,不是難事,也不是易事!你可以到市面上找找,不管正弦,準正弦,1000W以下的,能找到幾家廠能啟動冰箱的.正弦的,1000W,價錢太高了!沒人愿意出錢買來拉冰箱!準正弦的,驅動冰箱一樣很好.

回復

fsyuri

LV.5

2009-06-08 17:13

@82937816

呵呵

回復

fsyuri

LV.5

2009-06-08 17:36

@fsyuri

呵呵

zhoupin 稱號:助理工程師積分: 459分發帖: 451帖第10帖 2006-09-03 14:54

一點問題都沒有,因為說明書上面說了,能帶風扇\冰箱\洗機\吸塵器\電錘等感性負載.不過我還真沒試過,只是這里老停電,我用來做停電寶了.哈哈.

回復

82937816

LV.7

2009-06-08 18:32

@fsyuri

zhoupin稱號:助理工程師積分:459分發帖:451帖第10帖 2006-09-0314:54 一點問題都沒有,因為說明書上面說了,能帶風扇\冰箱\洗機\吸塵器\電錘等感性負載.不過我還真沒試過,只是這里老停電,我用來做停電寶了.哈哈.

一個120AH,新電池,充滿電的!都是勉強驅動得了冰箱!120A電池瞬間最大功率最少可達2500W以上咯!所以我很難想像出說明書上說500W也能啟動冰箱的說法.如果你說哪種很小容量,變頻型的就很難說!

回復

z760622

LV.4

2009-06-08 19:19

@82937816

我用山特C1KS都可以啟動冰箱.36V10AH電瓶.按照異步電機起動電流也不會要用到如此高的功率.常用的冰箱壓縮機功率大多是100多瓦.就算以5倍的啟動電流頂多就1000多瓦的功率.

回復

lizlk

2009-06-09 08:41

@z760622

樓主說的是高頻機,高頻機短路保護如果太靈敏的話,的確會起不動.
這樣的好處是壽命長點.

回復

82937816

LV.7

2009-06-09 09:57

@lizlk

樓主說的是高頻機,高頻機短路保護如果太靈敏的話,的確會起不動.這樣的好處是壽命長點.

一般小賣點與家用冰箱!一般功率標稱在:100多W!可是冰箱的啟動瞬間電流,不是5倍!是18倍以上!你所以說的36A電池能啟動冰箱,也有可能!但肯定不是家用的或小賣店哪種!你可能是車載或小容量變頻型冰箱!就算車載冰箱!1000W機很難啟動!試過很多家的了!

回復

lhfbaby

LV.4

2009-06-09 17:59

http://bbs.dianyuan.com/topic/95365
這個500W就可以,我買了一個不貴的,你說的1000W是不是不是正弦波的

回復

tvro

2009-06-10 06:41

能不上點制作的資料

回復

82937816

LV.7

2009-06-10 08:19

@tvro

能不上點制作的資料

我的設計也沒什么特別!就是成本不加高的情況下,對在后級以前級電路進功率加強!產品出來了!不過還未拍相!過兩天我上傳實際內板圖!不是正弦的,如果是正弦在成本上就大增了,這樣說來驅動冰箱就沒意義了,本機還新增加了一個正負反接電路!安全多了!

回復

82937816

LV.7

2009-06-13 14:38

@82937816

這幾天太忙了!還未把資料搞好!昨天搞了10多臺樣機!客戶過來全要了!呵!過兩天上傳!

回復

82937816

LV.7

2009-06-16 18:56

@82937816

這幾天太忙了!還未把資料搞好!昨天搞了10多臺樣機!客戶過來全要了!呵!過兩天上傳!

產量化的的1000W出來了!一個120AH,12V電池!驅動一臺昨晚才賣回來的家庭冰箱!(KEG)0.45KW/24小時的!很容易啟動!電池從上午11點測到現在晚上19點!未從斷過電工作,也就是連續工作了8個小時,電池電量還達到12.54V!實驗讓明,一臺家庭冰箱,如果用120A電池配逆變器驅動!最少可以達35個小時!也就是一天半!所以逆變器代替發電機驅動冰箱,必大有前景!

回復

yechunlei

LV.6

2009-06-16 22:45

@82937816

先頂下,不知真真假假

回復

82937816

LV.7

2009-06-17 08:44

@yechunlei

先頂下,不知真真假假

騙人是小狗!我以前也沒怎么測過冰箱!主要是舊板哪款1000W驅動不了!這款是新開發出來的!成本也不高!可以驅動冰箱,1000W!保證每臺出貨前,用1000W太陽燈測過!售價才350元,性價比相當高!當然驅動800W電機也不在話下!不信可以QQ:417278103聯系我!

回復

bg8cbo

LV.3

2009-06-17 11:54

@82937816

我是修冰箱的,我來說說,壓縮機啟動電流大小相同的瓦數是不一樣的,區別還很大,我是以前在電壓很低的情況下總結出來的, 與冰箱的啟動器有關,一種是重錘式的可以平繁的啟動,但是啟動電流會很大,會讓壓縮機完全轉起來才停止工作.另一種是PTC啟動器需要冷卻后才能重啟,啟動電流很小,但是電壓不夠會在壓縮機還沒有轉到較高的速度阻值就已經變大,失去啟動的作用,停下來,較好的辦法是在PTC上并聯電容來彌補,也可以用同樣的辦法把電容串聯在重錘啟動器上,或是相互組合,達到最小的啟動電流最佳的啟動效果.還有一種情況就是有一種旋轉壓縮機啟動電流很小,它的繞組阻值很大,主繞組十多歐,一般的5歐左右,副繞組有幾十歐姆,普通的幾歐啟動用的PTC阻值在100歐左右,普通的20歐,該壓縮機啟動后需要運行電容,可能是該壓縮機轉矩小,1000W的逆變器如果把啟動器改改肯定行

回復

lizlk

2009-06-17 12:00

@bg8cbo

我是修冰箱的,我來說說,壓縮機啟動電流大小相同的瓦數是不一樣的,區別還很大,我是以前在電壓很低的情況下總結出來的,與冰箱的啟動器有關,一種是重錘式的可以平繁的啟動,但是啟動電流會很大,會讓壓縮機完全轉起來才停止工作.另一種是PTC啟動器需要冷卻后才能重啟,啟動電流很小,但是電壓不夠會在壓縮機還沒有轉到較高的速度阻值就已經變大,失去啟動的作用,停下來,較好的辦法是在PTC上并聯電容來彌補,也可以用同樣的辦法把電容串聯在重錘啟動器上,或是相互組合,達到最小的啟動電流最佳的啟動效果.還有一種情況就是有一種旋轉壓縮機啟動電流很小,它的繞組阻值很大,主繞組十多歐,一般的5歐左右,副繞組有幾十歐姆,普通的幾歐啟動用的PTC阻值在100歐左右,普通的20歐,該壓縮機啟動后需要運行電容,可能是該壓縮機轉矩小,1000W的逆變器如果把啟動器改改肯定行

現在好點的冰箱都是變頻的啦,幾年后應該這類標量控制壓縮機電機的東西會沒有了.

回復

82937816

LV.7

2009-06-17 12:17

@bg8cbo

我是修冰箱的,我來說說,壓縮機啟動電流大小相同的瓦數是不一樣的,區別還很大,我是以前在電壓很低的情況下總結出來的,與冰箱的啟動器有關,一種是重錘式的可以平繁的啟動,但是啟動電流會很大,會讓壓縮機完全轉起來才停止工作.另一種是PTC啟動器需要冷卻后才能重啟,啟動電流很小,但是電壓不夠會在壓縮機還沒有轉到較高的速度阻值就已經變大,失去啟動的作用,停下來,較好的辦法是在PTC上并聯電容來彌補,也可以用同樣的辦法把電容串聯在重錘啟動器上,或是相互組合,達到最小的啟動電流最佳的啟動效果.還有一種情況就是有一種旋轉壓縮機啟動電流很小,它的繞組阻值很大,主繞組十多歐,一般的5歐左右,副繞組有幾十歐姆,普通的幾歐啟動用的PTC阻值在100歐左右,普通的20歐,該壓縮機啟動后需要運行電容,可能是該壓縮機轉矩小,1000W的逆變器如果把啟動器改改肯定行

對冰箱,本人了解不多!去年就是因為啟動不了冰箱,失去了很多客戶!其實不只是說我的機啟動不了!基本上1000以下的都啟動不了!經測試,像家庭類新冰箱很易啟動!但對于小賣部哪或家用老式的冰箱,啟動起來,用本機也要有150AH以上電池才可以,啟動峰值很大!120AH電池,充滿電也起不來!要經幾次啟動!并不是新款逆變器不行,而是啟動瞬間峰值過大,把電池電壓強拉低了!對冰箱方面,有經驗的高手多點談下相關技術問題!在此先多謝樓上兄弟的解說!謝謝

回復

82937816

LV.7

2009-06-17 12:23

@lizlk

現在好點的冰箱都是變頻的啦,幾年后應該這類標量控制壓縮機電機的東西會沒有了.

是的!W數相同,起動功率區別相差也很大!三洋老式的,98年產品!雙溫區的!功率在1024KW/24小用120A電池,逆變器1000W,勉強開起來.只要是電池電量不夠!后來換上150AH電池,一下就起來了!試一個相同功率的新冰箱!KEG,1024W/24小時,用120AH電池,1000W,很容易啟動!
