探討:開關電源輸出紋波與噪聲的測試
GB14714-1993中測試開關電源輸出紋波與噪聲中要求輸出部分并一個104電容和一個47uF鉭電容,用意何在? 本人在實測時,由于示波器探頭稍微轉動就會影響該測試值,導致無法判斷哪種情況下測試值有效,此外,測試用的負載用無感負載還是普通負載?示波器的電源線的接地端要不要包起來不接地?
全部回復(49)
正序查看
倒序查看
@lzgjxh
探頭地線和帽子去掉,那探頭就剩下一個針了,然后用鱷魚夾直接夾探頭前段.鱷魚夾怎么個夾法,就夾在探針上,然后鱷魚夾的另一端接輸出嗎?

供參考!
0
回復
@gagabb

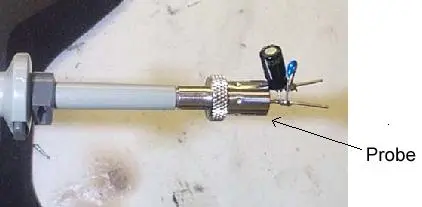

[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/32/1123730797.jpg');}"onmousewheel="returnimgzoom(this);">供參考!
補充一下:電容型號
0.1 μF/50 V ceramic type
and 1.0 μF/50 V aluminum electrolytic.
0.1 μF/50 V ceramic type
and 1.0 μF/50 V aluminum electrolytic.
0
回復
@y.w_zhang2003
我想這兩個電容是抗干擾的吧,因為你要的是噪聲電壓呀,而非PK-PK值呀!
是這樣測試嗎?我看不出來!示波器有一個探頭和一個夾子,電容并聯這兩的中間嗎??
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/32/1123846551.jpg');}" onmousewheel="return imgzoom(this);">

0
回復
@yoyo
是這樣測試嗎?我看不出來!示波器有一個探頭和一個夾子,電容并聯這兩的中間嗎??[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/32/1123846551.jpg');}"onmousewheel="returnimgzoom(this);">
是這樣的.
并電容的目的過濾其他電信號引起的空間干擾.
另外,示波器測量出來的PK-PK是噪音(包括尖刺),波形中比較規則頻率較高的部分是紋波(不包括尖刺),通常紋波都比噪音要小很多.客戶如果不嚴格規定, 通常是要求PK-PK的不超出范圍.
并電容的目的過濾其他電信號引起的空間干擾.
另外,示波器測量出來的PK-PK是噪音(包括尖刺),波形中比較規則頻率較高的部分是紋波(不包括尖刺),通常紋波都比噪音要小很多.客戶如果不嚴格規定, 通常是要求PK-PK的不超出范圍.
