大家看看這個低頻線路(圖已更正)

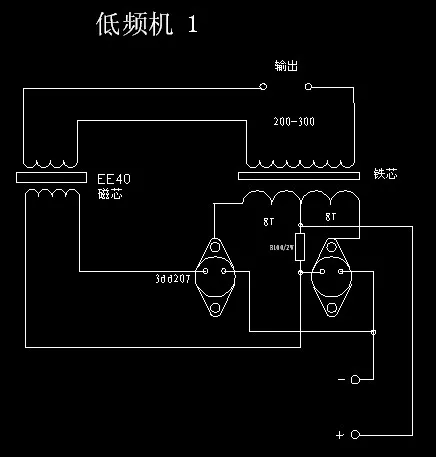

有一次拆了個成品低頻機,看到線路是這樣的,由于沒有拆副變,所以不知道變壓器是下圖中哪種接法,好像在壇里很少有人做這樣電路的機子,哪位說說下面哪種接法是對的
全部回復(12)
正序查看
倒序查看
@dufeiyuji
只是討論副變的接線方法,變壓器相位暫且不談,因為這樣畫看起來清楚一點.
不好意思,三極管的接線畫錯了,現在絕對是正確的
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/1251211242745767.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/1251211242745777.jpg');}" onmousewheel="return imgzoom(this);">


0
回復
@dufeiyuji
不好意思,三極管的接線畫錯了,現在絕對是正確的[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/77/1251211242745767.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/77/1251211242745777.jpg');}"onmousewheel="returnimgzoom(this);">
這個沒有隔離,那不是很危險
0
回復
@pkcnc
做這個電路要注意安全那~還有電路里唯一的那個電阻千萬不能壞呀,不然管子燒光光

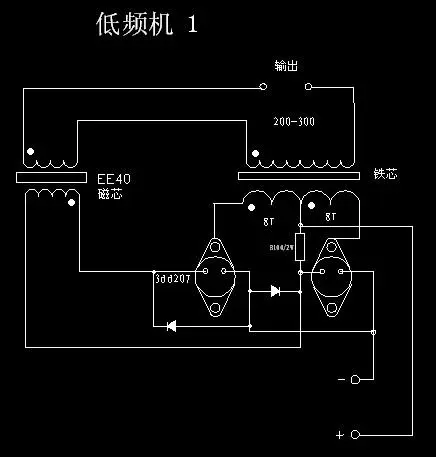

加兩個二極管 就可以工作了

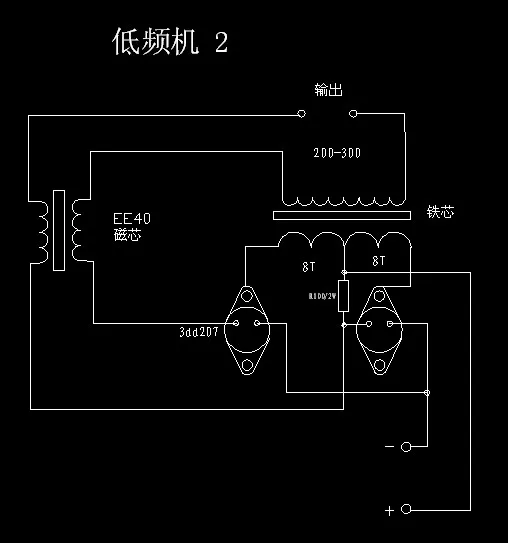

你的低頻2圖 如果在沒有負載的情況下 右邊的管 是始終有偏置電流的
也就是說很容易這邊管子發熱
0
回復
@tby2008
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/77/1380241242812978.jpg');}"onmousewheel="returnimgzoom(this);">加兩個二極管就可以工作了你的低頻2圖 如果在沒有負載的情況下 右邊的管 是始終有偏置電流的也就是說很容易這邊管子發熱
電阻大點,50K-100K沒事
0
回復
@yhliang2
TBY2008修改過的圖工作原理和五只腳的雙變輸入一樣,即使是正統的雙變機效果也不是很好的.

圖中加的2個二極管一定要用大電流,低壓降的,否則容易燒.
0
