一:抗干擾能力:
大家都知道,逆變焊機的質量長期以來,都不是很穩定.其中一個主要的原因是:抗干擾能力.
干擾有很多種,做TIG焊,主要的是高頻,
為了起弧容易,高頻應該越強越好,可是高頻太強,對整機的影響是相當大.
所以,為了焊機盡量少出問題,一般的小機,高頻都不是設的很強.這樣,引弧效果一般不是很好,特別是小電流,剛使用的時候,鎢針是冷態,更是如此.手工操作還好,把磁嘴挨到工件再起弧,還免強可以,但自動焊時,可能就難了.
下面一段錄像是檢測本焊機的抗干擾能力的一個演示,
因?yàn)樯蟼鞯奈募荒芴?只能傳十幾秒,
1635611242094950.rar
只能壓縮文件.
說句玩笑話啊,看完后,有錢的出個錢場,沒錢的出個情場啊.謝謝捧場啊.
可靠耐用的單管IGBT小型焊機的研制實錄[三]...演示篇
全部回復(23)
正序查看
倒序查看
二:引弧能力: 檢驗一臺TIG焊機的引弧能力,一般是要以下操作:1:電流調到最小,2:鎢針是冷態[只少15秒以上沒焊過] 1635611242096230.rar 1635611242096303.rar
0
回復
三:抗電流沖擊能力
這一點,不是什么難的,主要是看控制系統的可靠性,和穩定性以及主功率件的抗電流沖擊.
條件是:
1,用大于5MM以上的焊條,
2:每次短路三秒,再拿起,等兩秒,再短路三秒,一直工作5分鐘.
3:電流刻度調到最大位置.
1635611242100047.rar
1635611242100125.rar
這一點,不是什么難的,主要是看控制系統的可靠性,和穩定性以及主功率件的抗電流沖擊.
條件是:
1,用大于5MM以上的焊條,
2:每次短路三秒,再拿起,等兩秒,再短路三秒,一直工作5分鐘.
3:電流刻度調到最大位置.
1635611242100047.rar
1635611242100125.rar
0
回復
四,工作暫載率
一個焊機的輸出能力,主要還是看變壓器和電感用的材料,功率管的正常使用.
一臺四頓的汽車,長期拉8噸或以上,壽命是不是會縮短點?

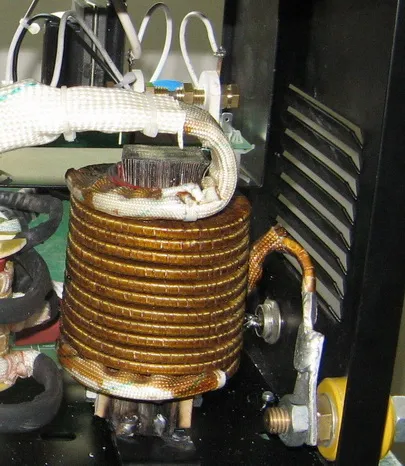

電感的線是用70MM2的鋁沙包線繞制的[比銅好繞點]
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/1635611242116970.jpg');}" onmousewheel="return imgzoom(this);">

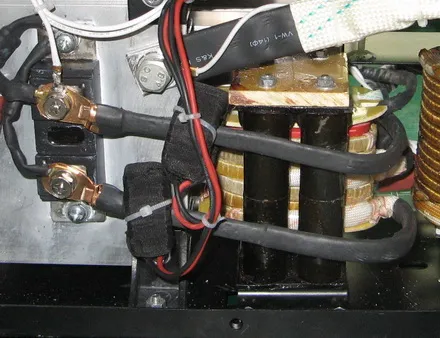

變壓器的二次是兩根22MM2的銅線繞制[體積 小點].一次是10MM2的沙包銅線繞制.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/1635611242117090.jpg');}" onmousewheel="return imgzoom(this);">
散熱器總重量是3.6公斤.
大家可以算算,可以用多大電流使用.
一個焊機的輸出能力,主要還是看變壓器和電感用的材料,功率管的正常使用.
一臺四頓的汽車,長期拉8噸或以上,壽命是不是會縮短點?
電感的線是用70MM2的鋁沙包線繞制的[比銅好繞點]
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/1635611242116970.jpg');}" onmousewheel="return imgzoom(this);">
變壓器的二次是兩根22MM2的銅線繞制[體積 小點].一次是10MM2的沙包銅線繞制.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/1635611242117090.jpg');}" onmousewheel="return imgzoom(this);">
散熱器總重量是3.6公斤.
大家可以算算,可以用多大電流使用.
0
回復
@307544991
四,工作暫載率 一個焊機的輸出能力,主要還是看變壓器和電感用的材料,功率管的正常使用.一臺四頓的汽車,長期拉8噸或以上,壽命是不是會縮短點? 電感的線是用70MM2的鋁沙包線繞制的[比銅好繞點][圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/77/1635611242116970.jpg');}"onmousewheel="returnimgzoom(this);">變壓器的二次是兩根22MM2的銅線繞制[體積小點].一次是10MM2的沙包銅線繞制.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/77/1635611242117090.jpg');}"onmousewheel="returnimgzoom(this);">散熱器總重量是3.6公斤.大家可以算算,可以用多大電流使用.

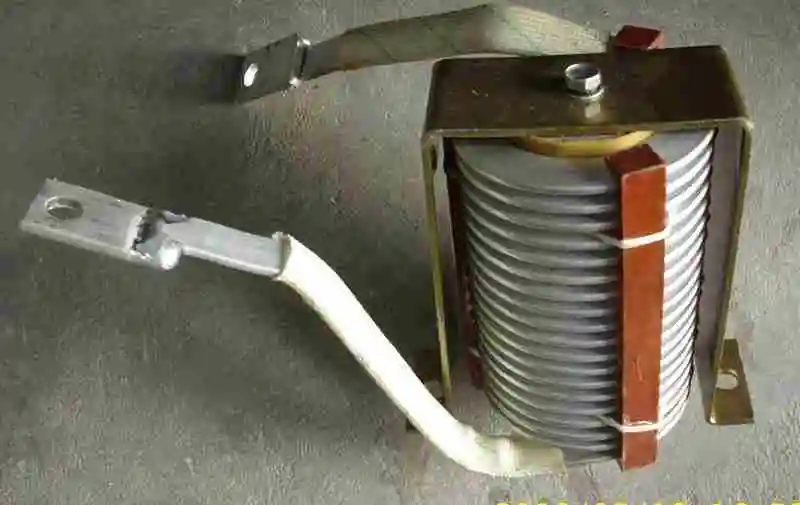

設計相當十足,也發個立撓照片助興;250-300a,L=50uh.s=45mm2.外園78mm.高120mm
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/488191242118543.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/488191242118543.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@lyjy
設計相當十足,也發個立撓照片助興;250-300a,L=50uh.s=45mm2.外園78mm.高120mm[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/77/488191242118543.jpg');}"onmousewheel="returnimgzoom(this);">
還是您的漂亮啊.
0
回復
@307544991
四,工作暫載率 一個焊機的輸出能力,主要還是看變壓器和電感用的材料,功率管的正常使用.一臺四頓的汽車,長期拉8噸或以上,壽命是不是會縮短點? 電感的線是用70MM2的鋁沙包線繞制的[比銅好繞點][圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/77/1635611242116970.jpg');}"onmousewheel="returnimgzoom(this);">變壓器的二次是兩根22MM2的銅線繞制[體積小點].一次是10MM2的沙包銅線繞制.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/77/1635611242117090.jpg');}"onmousewheel="returnimgzoom(this);">散熱器總重量是3.6公斤.大家可以算算,可以用多大電流使用.
是夠大的啊.
0
回復
@307544991
四,工作暫載率 一個焊機的輸出能力,主要還是看變壓器和電感用的材料,功率管的正常使用.一臺四頓的汽車,長期拉8噸或以上,壽命是不是會縮短點? 電感的線是用70MM2的鋁沙包線繞制的[比銅好繞點][圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/77/1635611242116970.jpg');}"onmousewheel="returnimgzoom(this);">變壓器的二次是兩根22MM2的銅線繞制[體積小點].一次是10MM2的沙包銅線繞制.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/77/1635611242117090.jpg');}"onmousewheel="returnimgzoom(this);">散熱器總重量是3.6公斤.大家可以算算,可以用多大電流使用.
原邊10平方,副邊12平方夠粗的了吧,有必要用這么粗嗎??電流不才200A,奧太ZX7-400,原邊6平方,副邊2*12平方!
0
回復
@307544991
不好意思,奧太的我不清楚,可能他用的材料比我的好吧.原來試過用兩根15平方的,盡管線不長,電流密度可以用高點.但150A長期通電,溫度比較高,可能是小機,用的風機是120MM的,風量上不去有關.
17帖和20帖說的都對.關鍵是用扁銅線繞,平方數有點吃虧.
一般用非晶環繞的線是42--50根0.6MM漆包線組合成串,用聚酰亞胺膠帶包的,
類似高頻線,"有效平方"大得多了!可通100A.全波出200A.你可試試.行的!
一般用非晶環繞的線是42--50根0.6MM漆包線組合成串,用聚酰亞胺膠帶包的,
類似高頻線,"有效平方"大得多了!可通100A.全波出200A.你可試試.行的!
0
回復
@lyjy

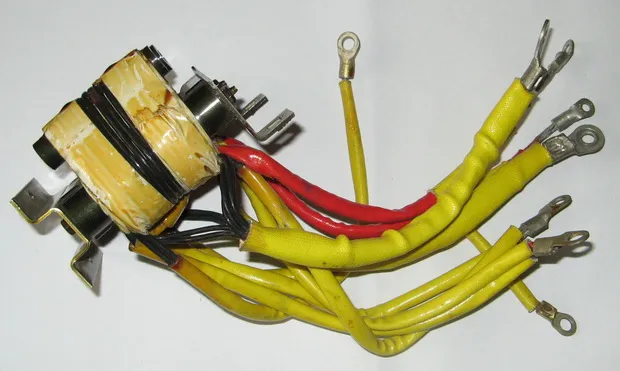

17帖和20帖說的都對.關鍵是用扁銅線繞,平方數有點吃虧.一般用非晶環繞的線是42--50根0.6MM漆包線組合成串,用聚酰亞胺膠帶包的,類似高頻線,"有效平方"大得多了!可通100A.全波出200A.你可試試.行的!
您說的是有效散熱面積和“集膚效應”,當時是考慮到了.所以,以這個變壓器做原型機.
但,生產起來成本太高,線材,人工..
所以,還是以簡單為主,犧牲重量吧.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/1635611242265404.jpg');}" onmousewheel="return imgzoom(this);">
但,生產起來成本太高,線材,人工..
所以,還是以簡單為主,犧牲重量吧.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/1635611242265404.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
