自己頂一下

大家好!本公司是一家專業設計生產測試治具,模具,夾具及電子燒機架,名位如有這方面的需求可與上海闊詣電子設備有限公司 許生聯系.

頂

是不是和變壓器靠得很近?

頂

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/32/1123052526.jpg');}" onmousewheel="return imgzoom(this);">

你的輸入電壓和電流的數值是多少?

12V/2.1A

頂

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/32/1123293909.jpg');}" onmousewheel="return imgzoom(this);">

頂

din

因為寄生電容加大了負載,所以輸入電流加大.這部分加大負載是有危害系統的.

請教有何高招來改善?
     謝謝!

改屏蔽罩試試,但我覺得屏蔽罩是用金屬螺釘鎖附的,減小不了就力求加大,加非金屬條墊起來,我也是隨便說說,不太有把握,因為老兄你幫過我(inverter打火問題),我也想給你出點餿主意,不知能不能幫上忙,希望不幫倒忙就行了!呵呵!

最初屏蔽罩加高能好,但客戶不同意.后來我們只有挑選出貨,廠內不良一大堆.

屏蔽罩去干擾到變壓器的漏感導致共振腔或你的變壓器兩邊有GAP所導致的

這位老兄,除加高屏蔽罩外有沒有更好的辦法?

有可能要修改變壓器
因為變壓器的原因所佔的比重有九十以上

修改是可以, 但我司現有300K庫存.

是否如16帖所述你的變壓器兩邊有g(shù)ap呢??
如果沒有的話解決的方法又不一樣

沒有GAP

變壓器的閘數比與圈數是如何
與屏蔽有多少距離呢?
因為要分析一個問題一定要有足夠的資料來做研判分析
才會準確

20:2600, 和屏蔽大約1mm

最少要距離3mm解決的方法可將變壓器換低一點

能否貼圖出來是否為雙高壓串聯驅動不然閘數比為何要那麼高呢?

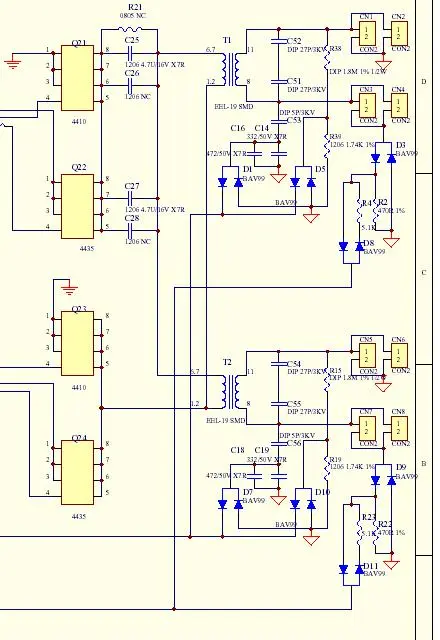

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/32/1124844106.jpg');}" onmousewheel="return imgzoom(this);">

跟我說的是一樣為雙高壓驅動系統
此系統有優點也有缺點
給你建議保變壓器高壓槽位減少1槽另外與初級側也要空一槽
雜樹凱成19:2450初級與次級線加粗一點並把27pf高壓電容改為15pf
     試試看吧不一定能好

謝謝micolook兄的建議,我會在新品上試.但我司現有300K成品
變壓器.
