工頻全橋半控12V充電器
用了幾年感覺還湊活,要做的有問題盡管提問 2971441239686391.rar 2971441239686901.pdf
全部回復(19)
正序查看
倒序查看

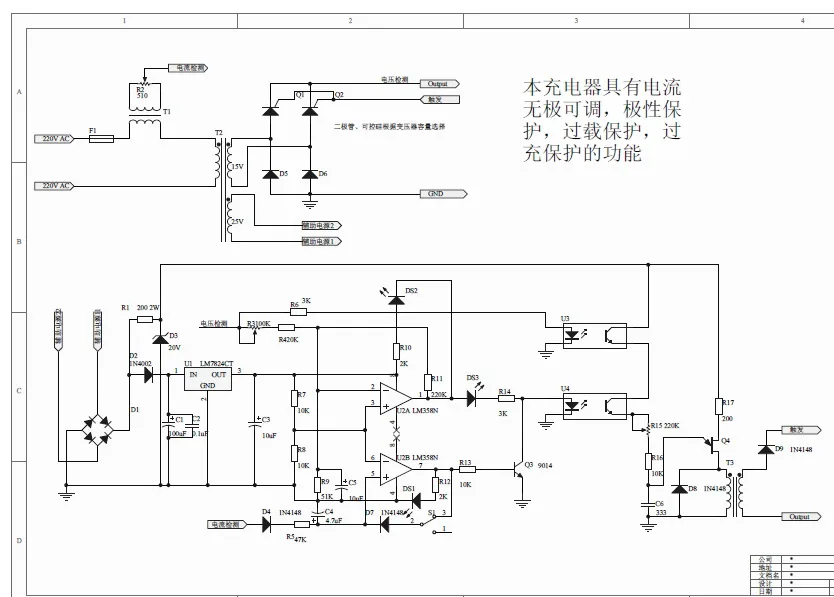

為什么原理圖傳不上去???????????
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/2971441239686782.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/2971441239686782.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@千里之行
為什么原理圖傳不上去???????????[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/76/2971441239686782.jpg');}"onmousewheel="returnimgzoom(this);">
不錯!電路雖沒現在流行的開關電源充電先進,但是脈沖充電,效果特好,可靠性高!
0
回復
@xzszrs
可以,只是效率低點,全橋整流也是脈動的呀,就不必改了.

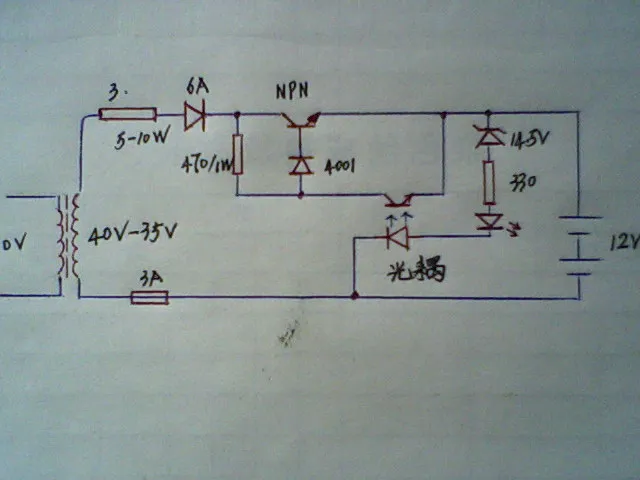

這個簡單:變壓器次級35V經半波產生0.45x35=16為電池沖電,電池上升到14.5V光耦導通功率管截止
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/2603871239701248.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/2603871239701248.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@豆芽菜
這個簡單:變壓器次級35V經半波產生0.45x35=16為電池沖電,電池上升到14.5V光耦導通功率管截止[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/76/2603871239701248.jpg');}"onmousewheel="returnimgzoom(this);">
我也來個更簡單的
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/3041441239713724.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/3041441239713724.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@豆芽菜
這個簡單:變壓器次級35V經半波產生0.45x35=16為電池沖電,電池上升到14.5V光耦導通功率管截止[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/76/2603871239701248.jpg');}"onmousewheel="returnimgzoom(this);">
這個電路不能在14.5V停止吧,穩壓管14.5V+LED1.7V+光耦1.0V,不知道我理解的對不對.
哪位如果對我的電路有興趣留下郵箱地址
哪位如果對我的電路有興趣留下郵箱地址
0
回復
@千里之行
為什么原理圖傳不上去???????????[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/76/2971441239686782.jpg');}"onmousewheel="returnimgzoom(this);">

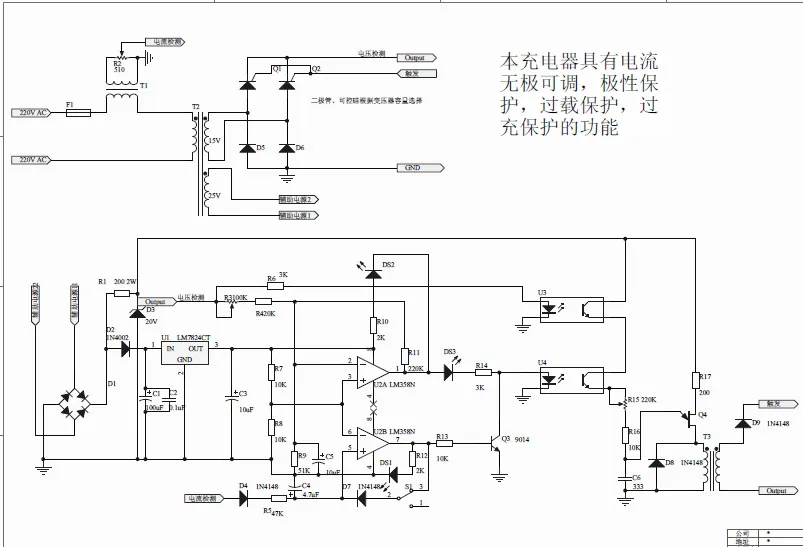

電流互感器2次忘記接地
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/2971441239722070.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/2971441239722070.jpg');}" onmousewheel="return imgzoom(this);"> 0
