找來一塊舊的絕緣板依圖做的
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/3215321238756503.jpg');}" onmousewheel="return imgzoom(this);">

開始組裝
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/3215321238756583.jpg');}" onmousewheel="return imgzoom(this);">

方法是這樣的,有點細節沒有做好

搞定啦
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/3215321238756696.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/3215321238756715.jpg');}" onmousewheel="return imgzoom(this);">

用點膠水粘一下效果更佳
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/3215321238756800.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/3215321238756819.jpg');}" onmousewheel="return imgzoom(this);">
這個骨架比原來的那個結實多了,怎麼摔都不會爛

對,容易散開,不過加上磁芯就好了

骨架還能給摔碎了呀....真有你的..比較倒霉...呵呵...

可能連磁芯一起摔的,
不過骨架是比較脆的,繞線時不能用力太大.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/2451421238758941.jpg');}" onmousewheel="return imgzoom(this);">
把黑線部份去掉,讓它卡住這樣更好.

高手

真是高手,哈~學學習了,下次做更有經驗

搞電視維修 破機板多了去了 隨便拆幾個開關變壓器就有了
要的說聲 運費自己掏啊

看你拆幾個完整的骨架出來看看...到現在為止,我拆了不下20個電視機開關變壓器了,大的小的都有..沒有一個完整的拆下來過,開水煮,能試的都試了...不是把磁芯撬壞,就是把骨架弄折...好容易湊了兩個一半的磁芯繞了個變壓器,還掉地下摔碎了..氣死我了..索性去買上20個...又不值多少錢...拆的太傷人了...

先用稀釋液泡兩天再用開水煮,保證能開!

很好拆 燈泡40-60 通電 最好是多絲軟線 上下動著 均勻加熱 夠熱了后 戴上手套
左右旋轉 一般就下來了 不信 你試試(不過彩電磁芯要拆2個一樣的才好配對)

4MM的銅你都折的動,高手

**此帖已被管理員刪除**

我用電流加熱,用恒流電源給它通4A左右的直流電,20分鐘后,很容易拉下來的.

此帖已被刪除

貼子都沉這么深了,我的變壓器都還沒有裝好呢!
頂.自己先頂起來!

0.4mm的銅條多的是
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/3215321239455424.jpg');}" onmousewheel="return imgzoom(this);">

用電流加熱拆很可以,不過加熱一定要恰到好處,加熱過頭了有時也要斷

好手工...

為了減小兩初級電感的差異,特把銅片裁成下圖樣子
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/3215321239462386.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/3215321239463067.jpg');}" onmousewheel="return imgzoom(this);">

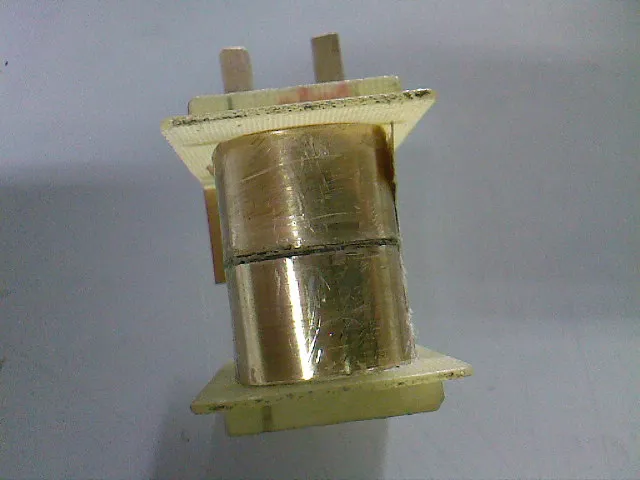

初級4T+4T已經完成
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/3215321239463287.jpg');}" onmousewheel="return imgzoom(this);">

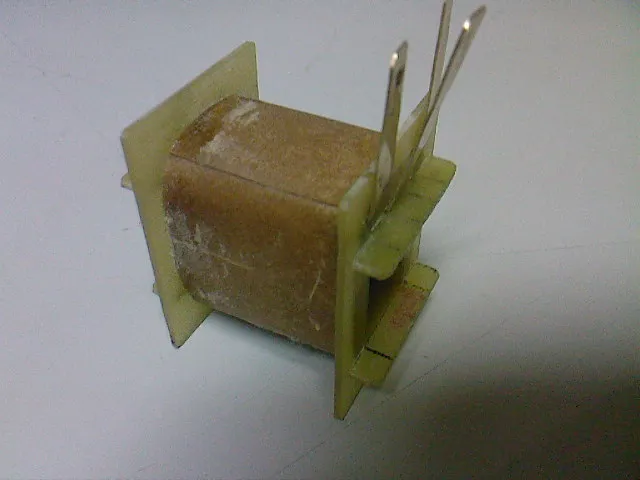

初級抽頭焊接引線
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/3215321239464233.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/3215321239464901.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/3215321239464974.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/3215321239465059.jpg');}" onmousewheel="return imgzoom(this);">

勵害

真是高手,頂了!

弄成多寬的
