想用電腦電源變壓器做一個逆變器,12V變AC220V交流,功率1500W.有多個E42的變壓器和TL494
想得電用電源變壓器做一個逆變器,12V變220V交流,功率1500W.有多個E42的變壓器.請幫忙提供 一個電路,要求成本要低點.
全部回復(8)
正序查看
倒序查看

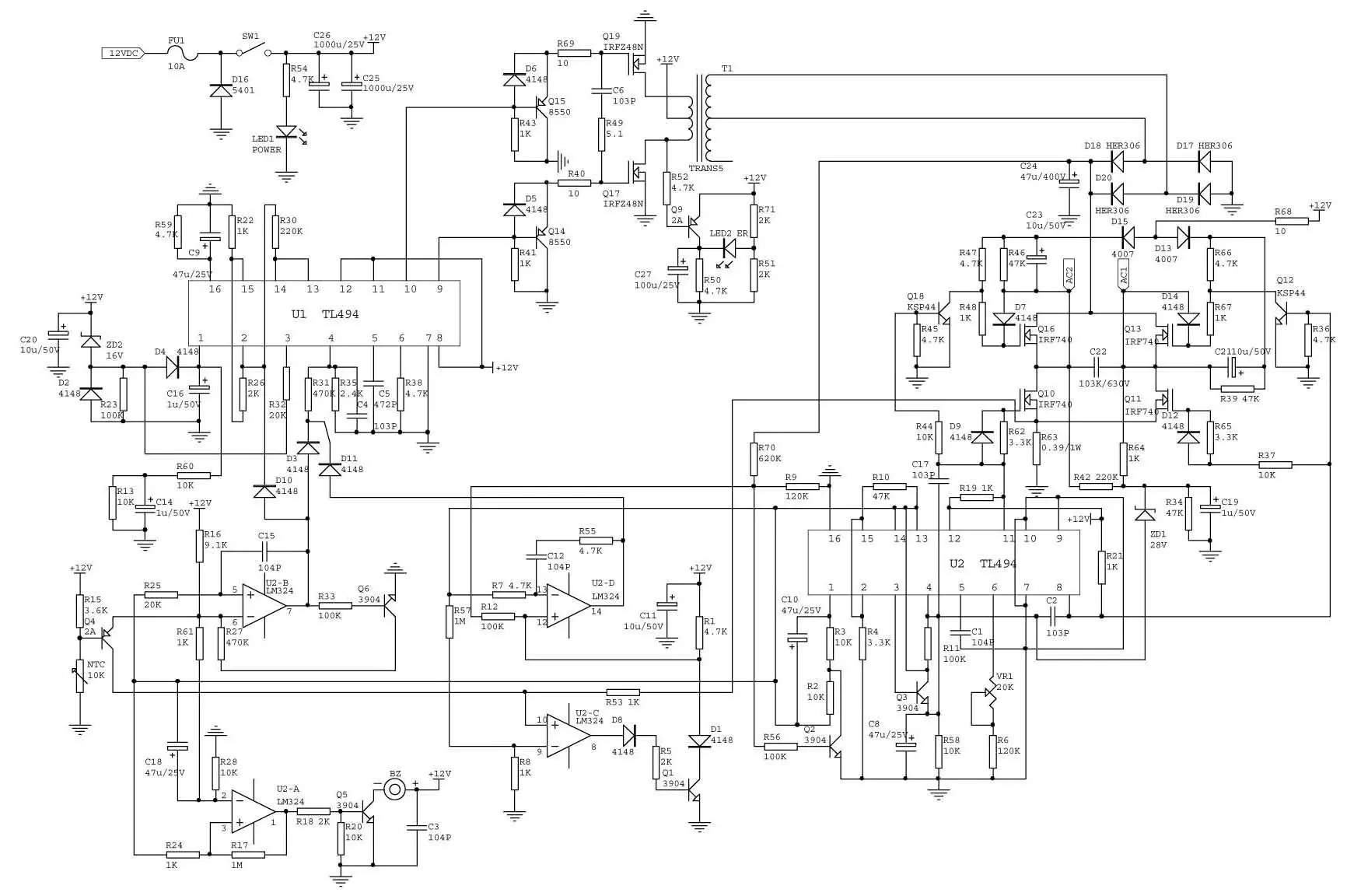

下面的圖很適合你的條件!不過這個電路達不到1500W.想做到這個功率,前級增加驅動功率,增加功率管,變壓器可采取多個串并聯方式,后級也要增加驅動電路和功率管!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/75/1274091237029837.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/75/1274091237029837.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@斌520
下面的圖很適合你的條件!不過這個電路達不到1500W.想做到這個功率,前級增加驅動功率,增加功率管,變壓器可采取多個串并聯方式,后級也要增加驅動電路和功率管![圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/75/1274091237029837.jpg');}"onmousewheel="returnimgzoom(this);">
上圖的R63,R64選值,Q2,R11接法,U2-C 9腳按計算好像只有0.0049V而R63卻是0.39歐好像只要有一點點電流就超過0.0049V呀!是否有問題呢??請高手們談?wù)効捶?/div>
0
回復
@斌520
下面的圖很適合你的條件!不過這個電路達不到1500W.想做到這個功率,前級增加驅動功率,增加功率管,變壓器可采取多個串并聯方式,后級也要增加驅動電路和功率管![圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/75/1274091237029837.jpg');}"onmousewheel="returnimgzoom(this);">
成品的PCB板有沒有?????????????
