一,高精密薄膜電阻 (AR/PR系列)
在高密度陶瓷基板上運用真空濺鍍技術來生產,具有最寛的電阻值范圍及高精度 ±0.01%及低TCR 5ppm/℃. 尺寸完整: 0201、0402、0603、0805、1206、2010及2512. 電阻值范圍:1ohm-3Mohm,精度: ± 0.01%,0.05%,0.1%,0.25%,0.5%,1%,溫度系數 (TCR): 5、10、15、25及50 ppm /℃.
主要應用于醫療儀器,量測設備,汽車相關控制板,計算機周邊控制板,電源轉換器, LCD 控制板,手機,及手提電腦等等.
二,電流感應電阻 (CS/TCS系列)
運用獨特材料及制程技術,提供高品質,高信賴度及低TCR 100ppm/℃ 的低阻值電阻,阻值范圍 1mohm - 1000mohm,精度:±1及5%,功率高達3W.另運用薄膜制程的獨特低阻值電阻,可提供TCR 50ppm/℃及±0.5%的精度.尺寸完整: 0201、0402、0603、0805、1206、2010、2512、3720、7520及1225.
主要應用于手提電腦,主機板,屏幕,玩具充電控制板,手機及各類充電器控制板,電源供應器,電源轉換器等等.
三,合金超低阻 (LR系列)
為符合高功率電氣特性,采用高純度、高導熱及低TCR及耐高溫的特殊合金,以符合客戶的需求,高導熱材質可大幅降低電路板上的散熱面積,一體成型無切割結構,可達到幾乎無電感值,電阻值范圍: 0.5mohm - 22mohm.精度 ±1% 2% 5%, TCR 50ppm/℃, 尺寸1206、2010及2512.
主要應用于手提電腦,主機板,屏幕,玩具充電控制板,手機及各類充電器控制板,電源供應器,電源轉換器等等.
四,厚膜芯片電阻/排阻 (CR/RA 系列)
尺寸完整0201、0402、0603、1210、1206、2010及2512,精度:±5%,1%.可提供較寛的阻值范圍:1Ω~39MΩ,并可提供較高功率及多樣化排阻,包括0603 & 0402的8 Pins 4R 及4 Pins 2R,凹型及凸型電極結構等等.
大量使用于各類電子產品,小型化及網絡排阻可大幅減少電路板面積.
五,TO-220型功率電阻( TR 系列)
提供了節省空間的電源設計
可提供20W、30W、35W及50W, 阻值范圍: 0.05 ~ 10Kohm, 精度:±0.5 ~ 10%.
應用于電子電力設備,UPS,電子負載,高頻放大器,醫療電源,電子減速系統,電動車燃料電池等等
六,耐高壓電阻 (PHV 系列)
本產品是利用薄膜制程,可提供高精度達 ±0.1%,耐高壓1500V,低TCR 15 及25 ppm/℃, 阻值范圍:10K~40MΩ.
主要應用在精密儀器,量測設備,有線及無線通訊網路設備等等.
七,打線型芯片電阻(WB 系列)
可單邊或雙邊打線
小型尺寸0201、0402及其它特殊客制化尺寸, 可依客戶特殊規格需求訂制.
精度:±0.1%~10%, 低TCR 25 ppm/℃ ,電阻值范圍:1Ω~100KΩ
應用在LED定電流控制,小型化模塊及混合電路(Hybrid Circuits)等等.
如果想更清楚了解電阻,請加工作QQ咨詢:271186547
貼片電阻的七大類
全部回復(4)
正序查看
倒序查看

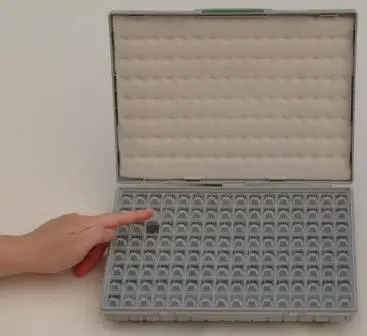

貼片電子元件套件SMT KITS是 美國模擬技術公司( Analog Technologies,Inc. 簡稱ATI公司 )研發的產品,主要包括電阻盒、電容盒、電感盒三大種類.此元器件盒已申請并通過國家專利.這種便利的分類放置元器件的盒子改變了傳統的電子元器件的查找方法,實現了即見即得的快捷方式,不但使得實驗室的空間布局更加整潔、規范,更大大地節省了調試者在查找電子元器件時所花費的時間,同時也避免了元器件的丟失,因此深受廣大電路設計者的喜愛,得到了廣泛的應用.
盒內含有128個小格,每個小格放1種電阻,每種阻值有100片,200片裝.
產品特性
1. 體積小、便于攜帶;
2. 獨特的造型可以疊放,整齊又節省空間;
3. 非常適用于桌面、實驗臺等場所的電路調試;
4. 可實現元器件方便快捷的查找;
5. 電阻阻值含有510種,包括了所有的電阻值,包含了EIA標準;
6. 易于元器件的保存,防濕、防塵,不易丟失.
結構、規格及作用
1. 產品外殼,尺寸:280mm(長)×210mm(寬)×40mm(高),防塵、防潮濕;
2. 內部小格,尺寸:15mm(長)×22mm(寬)×16mm(高),用來盛裝不同阻值的電阻,每盒含128個小格, 每一個小格的蓋上有標簽標注其對應電阻的電阻值;
如有需要的請聯系我
手機:13390070421
QQ:176994233
MSN:wangying428824@163.com
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/75/3154581237337194.jpg');}" onmousewheel="return imgzoom(this);">
盒內含有128個小格,每個小格放1種電阻,每種阻值有100片,200片裝.
產品特性
1. 體積小、便于攜帶;
2. 獨特的造型可以疊放,整齊又節省空間;
3. 非常適用于桌面、實驗臺等場所的電路調試;
4. 可實現元器件方便快捷的查找;
5. 電阻阻值含有510種,包括了所有的電阻值,包含了EIA標準;
6. 易于元器件的保存,防濕、防塵,不易丟失.
結構、規格及作用
1. 產品外殼,尺寸:280mm(長)×210mm(寬)×40mm(高),防塵、防潮濕;
2. 內部小格,尺寸:15mm(長)×22mm(寬)×16mm(高),用來盛裝不同阻值的電阻,每盒含128個小格, 每一個小格的蓋上有標簽標注其對應電阻的電阻值;
如有需要的請聯系我
手機:13390070421
QQ:176994233
MSN:wangying428824@163.com
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/75/3154581237337194.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@176994233
貼片電子元件套件SMTKITS是美國模擬技術公司(AnalogTechnologies,Inc.簡稱ATI公司)研發的產品,主要包括電阻盒、電容盒、電感盒三大種類.此元器件盒已申請并通過國家專利.這種便利的分類放置元器件的盒子改變了傳統的電子元器件的查找方法,實現了即見即得的快捷方式,不但使得實驗室的空間布局更加整潔、規范,更大大地節省了調試者在查找電子元器件時所花費的時間,同時也避免了元器件的丟失,因此深受廣大電路設計者的喜愛,得到了廣泛的應用.盒內含有128個小格,每個小格放1種電阻,每種阻值有100片,200片裝.產品特性1. 體積小、便于攜帶;2. 獨特的造型可以疊放,整齊又節省空間;3. 非常適用于桌面、實驗臺等場所的電路調試;4. 可實現元器件方便快捷的查找;5. 電阻阻值含有510種,包括了所有的電阻值,包含了EIA標準;6. 易于元器件的保存,防濕、防塵,不易丟失. 結構、規格及作用1. 產品外殼,尺寸:280mm(長)×210mm(寬)×40mm(高),防塵、防潮濕;2. 內部小格,尺寸:15mm(長)×22mm(寬)×16mm(高),用來盛裝不同阻值的電阻,每盒含128個小格,每一個小格的蓋上有標簽標注其對應電阻的電阻值;如有需要的請聯系我手機:13390070421QQ:176994233MSN:wangying428824@163.com[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/75/3154581237337194.jpg');}"onmousewheel="returnimgzoom(this);">
祝大家國慶節快樂,中秋節開心!
