呵呵,畫錯了的電路都是“蠻特別的電路”!

我也以為我的畫錯了,但我仔細看過了,沒有畫錯呀13001我都量過了,腳位沒有錯

下管畫錯了

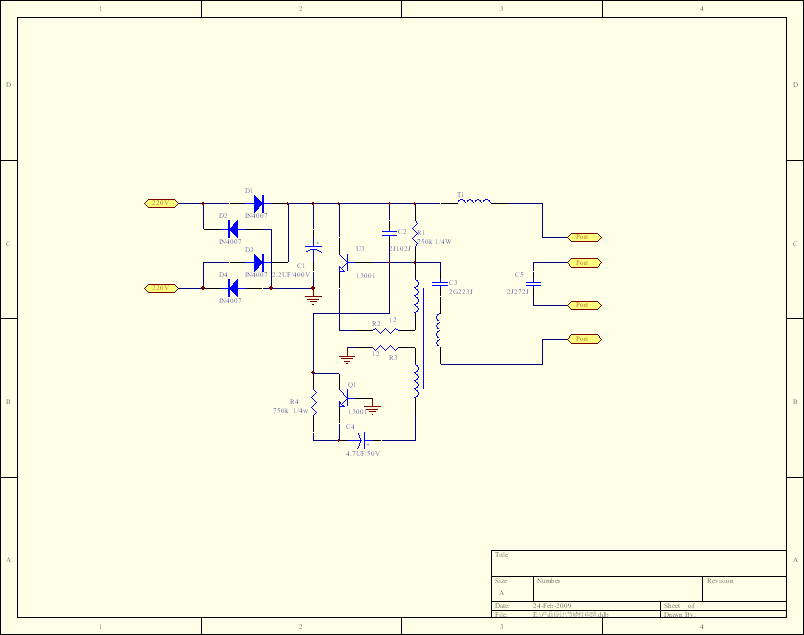

的確是畫錯了線路,三極管b、e極性反了.這線路也沒什么特別,只不過元件放的位置對調了一下.

電路確實是錯了,該電路是最早期的節能燈的電路,最早好象是歐司朗開發出來的,當時由于磁環的誤差很大和不穩定性,所以直接將反饋繞組直接繞在扼流圈上,調試比較麻煩,所以一些公司將R2,R3改為色環電感使用,調試的時候直接改變它就可以了,不過該電路不太適合30W以上的大功率燈的生產,成本未必低很多,扼流圈的饒制很麻煩

呵呵,謝謝各位高手,我再看一下那個板子,我剛開始也一直認為這個板的b,e極畫錯了,那我在看一下了,

沒事再來一次.........

這個是傳說中最低成本的鎮流器,圖是錯的,,,

擺明就是畫錯了嘛.

畫錯了當然是特別的啦..呵呵

錯得有點特別哦
