494-推挽-12DC-220AC輸出電壓不穩

用494推挽12DC-220AC逆變,輸出電壓不穩主要是在DC-DC升壓時輸出電壓不穩,在空載和開機時電壓是穩的,然后.DC電壓會下降,,請大蝦指點一下

全部回復(5)

只看樓主

正序查看

倒序查看

博大科技

LV.4

2005-06-06 14:03

還有12V的濾波電容會發熱,為什么

回復

yyl88176535

LV.6

2005-06-06 21:40

@博大科技

還有12V的濾波電容會發熱,為什么

那個濾波電容應該不會發熱的.你看一下電路有什么問題,振蕩部分.有需要找我13575485427

回復

jsysz

LV.2

2005-06-19 16:19

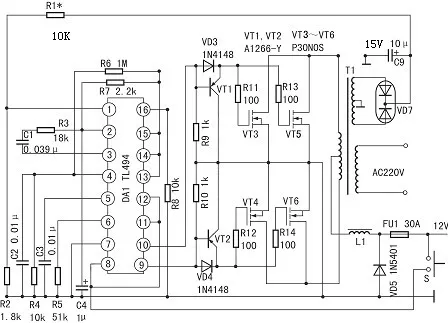

可以自動穩壓用494做到

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/30/1119169152.jpg');}" onmousewheel="return imgzoom(this);">

回復

dylleaf

LV.3

2005-06-23 10:11

@jsysz

可以自動穩壓用494做到[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/30/1119169152.jpg');}"onmousewheel="returnimgzoom(this);">

有幾個問題請教一下:

1. L1這里起什么作用?
2. 怎么開關頻率(0.01UF, 51K)只有1KHZ?
3. 次級副繞組的輸出電壓是?V, 即使按最大15V(C9: 15V 10U) 算, 經R1,R2分壓也不過3V,恒低于2腳電壓(5V),是不是標錯了.
