之前使用L6590存在的問題有答案并共享出來、但又發現新的問題了
我在五一前發出的一個帖子:在使用L6590時工作的波形很亂、而且頻率不是Datasheet定義的65k或22k,現在通過調試發現是L6590的誤差放大器的輸出腳(PIN4 COMP)與PWM比較器的輸入相連、而PCB Layout時將PIN4與Y電容布置得太近,從而有些干擾對PWM比較器進行誤觸發而產生一些不正常的開關周期.解決辦法是將Y電容連接到變壓器后直接連到大電容的接地腳、而控制電路的地也從大電容接地腳引出.
全部回復(11)
正序查看
倒序查看

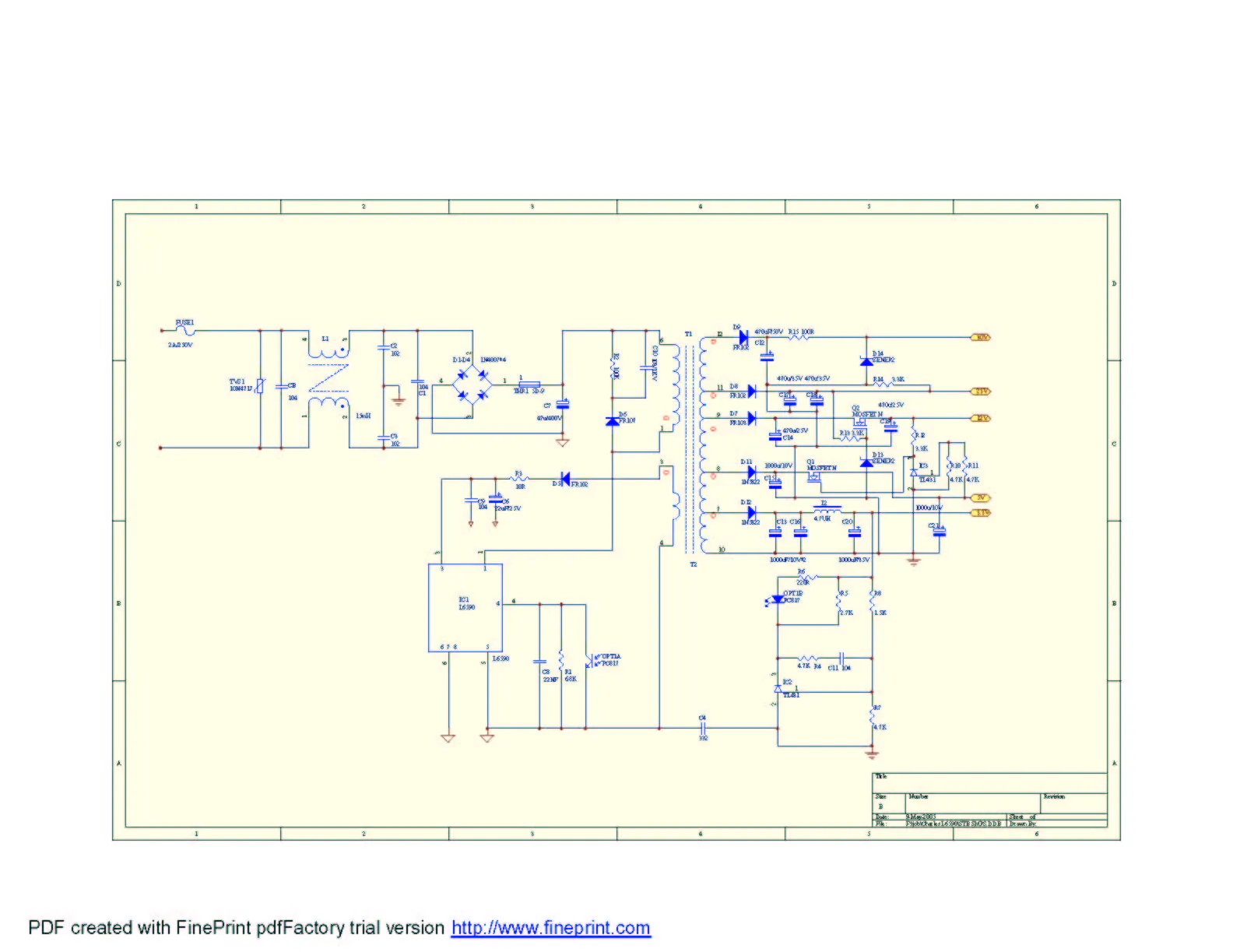

這是原理圖:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/29/1115633945.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/29/1115633945.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@victorx
這是原理圖:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/29/1115633945.jpg');}"onmousewheel="returnimgzoom(this);">
在線等候!
0
回復
難道沒人用過嗎?好像這顆IC2001年就出來了.這是Datasheet:1115635177.pdf
