hello,eveyone
我用L6562做了個反激電路,輸出+24v,25w.
但在電子負載上實際的輸出電壓在22點幾到23點幾之間跳動.
我調了反饋部分,但效果不大.
不知各位有何高見?
請點撥!
L6562輸出電壓跳動
全部回復(2)
正序查看
倒序查看

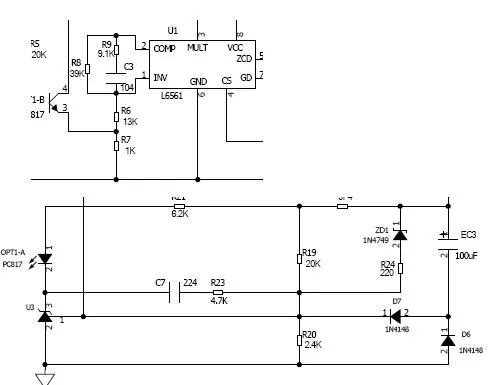

反饋部分
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/74/2830751234339476.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/74/2830751234339476.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@wubai
反饋部分[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/74/2830751234339476.jpg');}"onmousewheel="returnimgzoom(this);">
調反饋如果沒有效果的話,那么可能是PFC電壓有跳動,試著調整一下R9,R8,C3的值試試?
