TOP224芯片,5V在1A/Vo=4.8V;5mA/Vo=5.02V,查看TOP224的占空比也發生了變化,反復調整串在PC817原邊的電阻150歐~680歐,沒有作用!輸出電壓還是隨著負載的增大而減小!
貼圖上來,請大家分析解決!

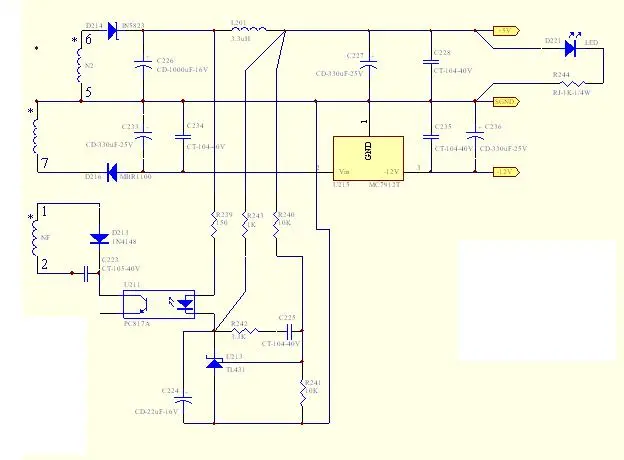

PC817A+TL431反饋.為什么5V隨負載變化而變化?
全部回復(27)
正序查看
倒序查看
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/28/1114327805.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@xiaoyao
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/28/1114327805.jpg');}"onmousewheel="returnimgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/28/1114327961.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@xiaoyao
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/28/1114327961.jpg');}"onmousewheel="returnimgzoom(this);">
把c224和電阻R243去掉怎么樣啊
0
回復
@xiaoyao
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/28/1114327961.jpg');}"onmousewheel="returnimgzoom(this);">
電壓采樣點是在輸出端子處麼?
0
回復
@xiaoyao
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/28/1114327805.jpg');}"onmousewheel="returnimgzoom(this);">
偶覺得采樣點有問題,應該在電感前面,而不是后面.
0
回復
@tangdazui
我覺得是反饋點沒取好,建議R239從二極管輸出端取,R240從距5V負載最近的地方取,R243可去掉或同R239一樣用2個510歐,R242,C224不要,如果還不行就是變壓器繞制的問題了.
從二極管輸出端測量過輸出電壓,與負載端只差0.01~0.02V,所以我覺得這可能不是問題.R239也取過510,輸出電壓能高一些,但是加負載后電壓也掉.所以我想可能在以下2個方面有問題:(1)5V的線徑,我采用φ0.25雙線并繞,線徑是不是小了(1A的輸出電流);(2)變換器一直工作在DCM方式,是不是初級電感量小了,能量不足.雖然負載增加時,占空比也增加,但是總的能量不足導致電壓下降.
請大家指導一下調試的方法!謝謝!!!
請大家指導一下調試的方法!謝謝!!!
0
回復
@xiaoyao
從二極管輸出端測量過輸出電壓,與負載端只差0.01~0.02V,所以我覺得這可能不是問題.R239也取過510,輸出電壓能高一些,但是加負載后電壓也掉.所以我想可能在以下2個方面有問題:(1)5V的線徑,我采用φ0.25雙線并繞,線徑是不是小了(1A的輸出電流);(2)變換器一直工作在DCM方式,是不是初級電感量小了,能量不足.雖然負載增加時,占空比也增加,但是總的能量不足導致電壓下降.請大家指導一下調試的方法!謝謝!!!
你的負載調整率問題.去掉你的限流功能.光看穩壓度.一步步排除.是電壓調整的問題,先調一下431的補償那一塊.1腳的噪聲是不是過大.R243你算過給431的電流為多大.
0
回復
@xiaoyao
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/28/1114327961.jpg');}"onmousewheel="returnimgzoom(this);">
你是姚耀天嗎?
0
回復
