隨著汽車電子、家庭影音及應急設備對音頻性能要求的不斷提升，高功率、高可靠性的音頻放大器需求日益增長。今天為大家介紹一款單聲道D類音頻功率放大器IU8693E，在適宜電源電壓下，其輸出功率最高可達155W，效率更是高達92%，完美適配中高功率音頻場景。

IU8693E采用表面貼裝技術，頂層設計散熱焊盤，搭配散熱器后可實現145W以上持續功率輸出，45V耐壓設計大幅提升可靠性，能有效降低生產不良率。它支持5V-36V寬電源電壓輸入，可驅動低至2Ω的負載，內置過流、短路、過熱三重保護，其中短路保護觸發后110ms即可自動恢復，過熱保護在溫度超過170℃時啟動，溫度下降20℃后恢復正常工作，全方位保障器件安全。此外，該器件還具備AM抑制功能以優化音質，差分輸入設計增強抗干擾能力，靜態電流僅15mA@24V，節能表現優異。

在封裝與適配場景上，IU8693E提供EQB28封裝，尺寸與SOP16一致且頂部帶散熱片，能節省PCB面積，額定工作溫度范圍為-40℃至85℃。其應用場景廣泛，不僅能滿足車載音頻對功率和穩定性的需求，還可用于家庭音響系統以呈現高保真音質，同時在對環境適應性和響應速度要求嚴苛的緊急呼叫場景中也能穩定發揮。

若你需要進一步調整增益，IU8693E的GAIN管腳支持三段增益選擇，分別對應不同的集成輸入電阻與反饋電阻；若需限制輸出功率，可通過設定PLIMIT引腳上的電壓控制最大占空比來實現，搭配推薦的6A以上飽和電流電感，能讓系統性能更穩定。



一IU8693E的特性

輸出功率(THD+N=10%)

VDD=24V@RL=4Ω 75W;@RL=2Ω 145W(瞬時)

VDD=28V@RL=4Ω 112W;@RL=3Ω 145W

VDD=30V@RL=4Ω 130W

VDD=32V@RL=4Ω 145W

VDD=34V@RL=4Ω 155W

VDD=36V@RL=8Ω 99W

單電源供電,寬電源電壓范圍:5V~36V

高可靠性設計:45V耐壓

設計效率:92%@PVCC=15VPO=20W

三段增益可選

靜音功能控制

音頻系統帶濾波網絡,靜態電流15mA@24V

多重開關頻率可選:AM抑制功能

輸出管腳方便布線布局

良好短路保護和具備自動恢復功能的溫度保護

良好的失真和防噗聲功能

差分輸入

增強型封裝設計:頂層散熱焊盤的特殊設計符合汽車的應用要求

二IU8693E的應用信息

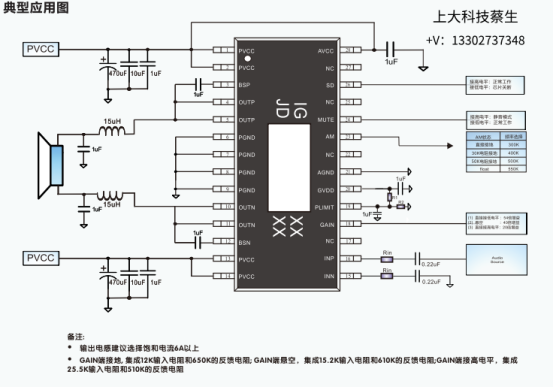

1典型應用圖

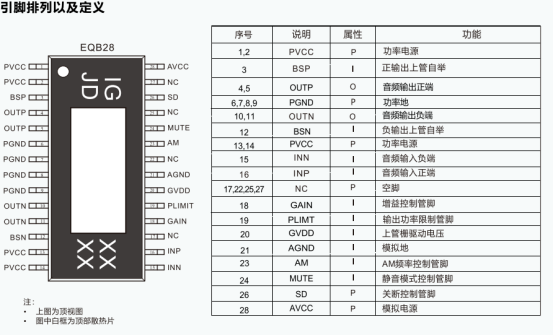

2引腳排列及定義

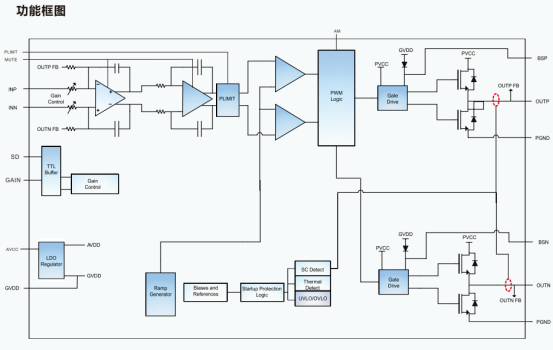

3 功能框圖

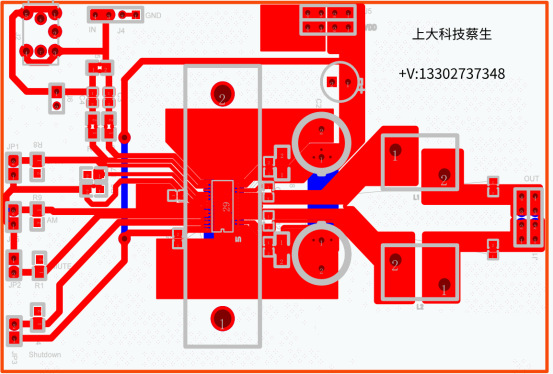

4 PCB建議

為了提供音頻系統的設計可靠性能，請?jiān)谠O(shè)計IU8693E的PCBLayout時候，要特別注意以下幾點:芯片的大電流路徑為;VIN→芯片PVCC→GND。大電流路徑的走線規則為盡可能的粗以減小PCB走線帶來的阻抗。IU8693E的供電腳，必須貼兩個陶瓷電容10uF和1uF,并盡可能的靠近芯片管腳。供電電解電容建議用470uF/50V。所有的GND包括各個電容的GND都應該有良好的連接，可以就近與大面積GND的銅箔相連接，盡可能的減小地回路阻抗和感抗。
