核心集成與功能特性

以 LNK3207D 芯片為核心，集成 725V 功率 MOSFET、開 / 關控制器、自偏置電路及保護模塊，無需大量外圍分立元件，大幅簡化電路設計，降低 BOM 成本與 PCB 布局復雜度，是方案實現小型化與高可靠性的基礎。

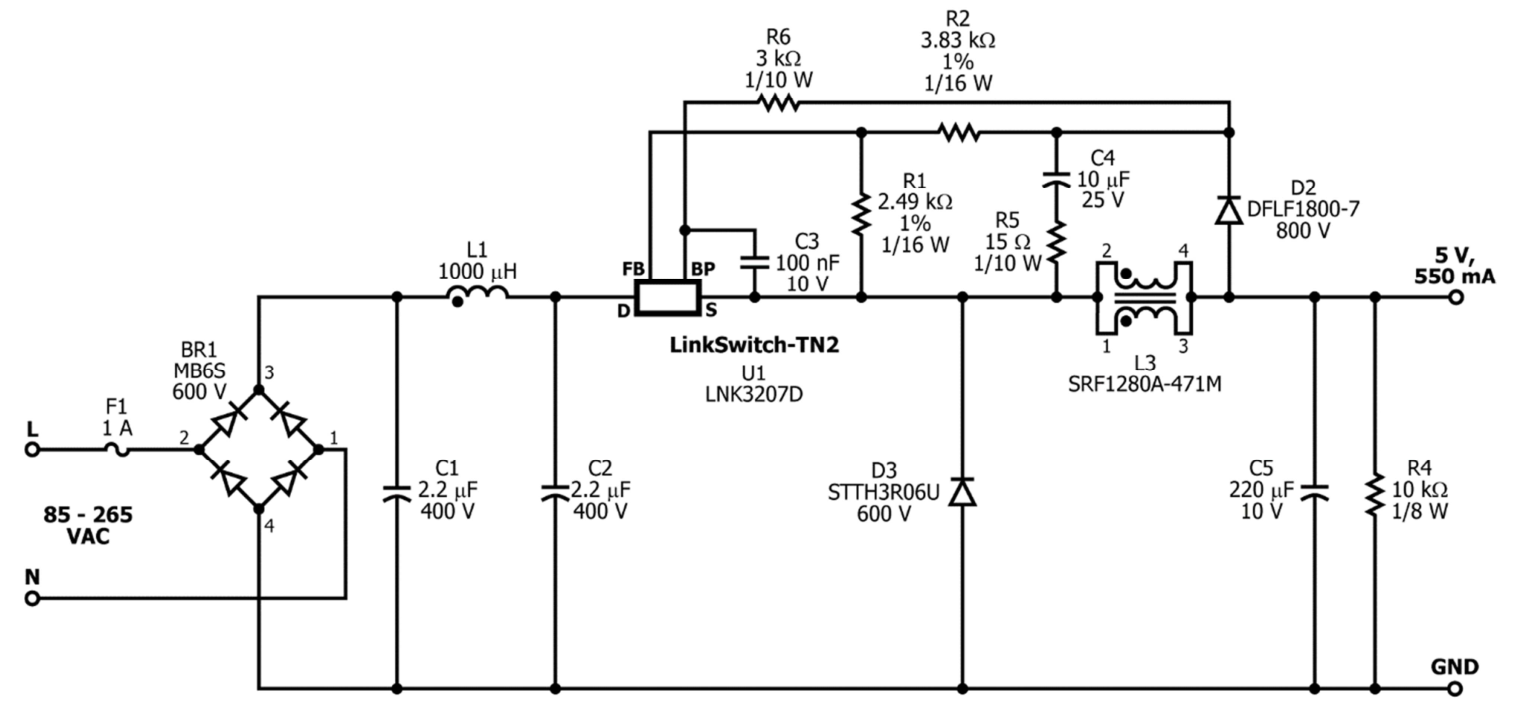

電路拓?fù)?/h2>

本設計選用降壓（Buck）拓?fù)浣Y(jié)構。在該結構中，LNK3207D 芯片根據輸入電壓和輸出負載的變化，控制內部 MOSFET 的導通與關斷。當 MOSFET 導通時，輸入電壓直接加在電感上，電感電流線性上升，存儲能量；MOSFET 關斷后，電感通過續流二極管向負載放電，維持負載電流。這種拓?fù)淠軐⑤^高的輸入電壓轉換為穩定的較低輸出電壓，適合本設計的 5V 輸出需求。

性能參數

輸入電壓范圍：85VAC - 265VAC，滿足全球大部分地區的市電接入要求，無需針對不同地區進行額外的電壓適配電路設計，提高了設計通用性。

輸出規格：輸出電壓穩定在 5V，輸出電流為 550mA，輸出功率 2.75W，可穩定為多種低功耗的家庭自動化設備供電，如智能門鎖的控制模塊、環境傳感器等。

效率：整體轉換效率為 68%。雖然該效率數值不算高，但考慮到家庭自動化設備功率普遍較低，且本設計注重成本和小型化，這樣的效率在可接受范圍內。同時，在輕載情況下，通過芯片的開 / 關控制，仍能保持相對較好的效率表現。

空載功耗：空載功耗為 40.00mW。較低的空載功耗符合能源效率標準，減少了能源浪費，特別適用于需長期連接電源但大部分時間處于空載狀態的家庭自動化設備。

應用場景

主要應用于家庭自動化領域，如智能安防攝像頭，可為其提供穩定的 5V 電源，保障設備持續穩定運行，進行視頻監控；智能恒溫器，確保其控制電路和傳感器穩定工作，精準調節室內溫度；以及各類智能傳感器節點，為數據采集和傳輸提供可靠的電力支持，實現家庭環境的智能化監測與控制。
