01、前言
很多電源管理芯片都有EN管腳，EN（Enable）為芯片管腳使能引腳，高電平激活芯片工作，低電平進入休眠或關閉狀態。
02、EN引腳懸空使能

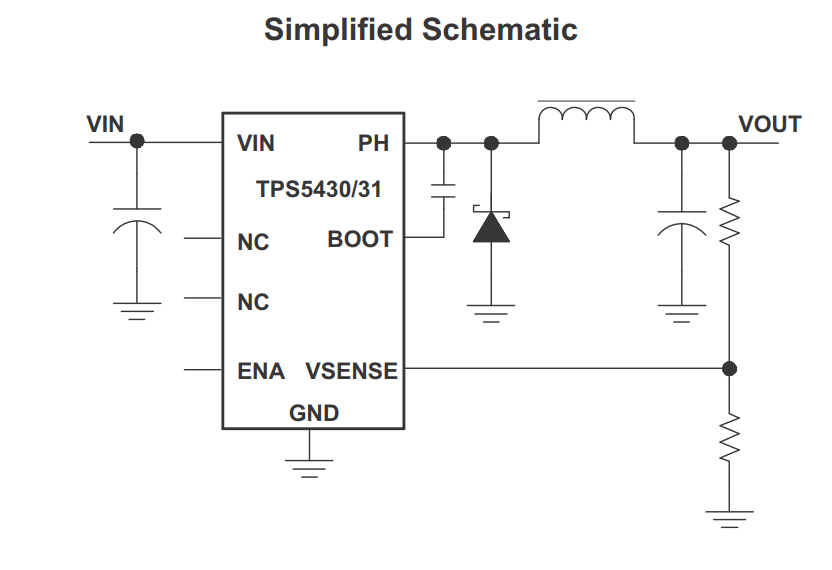

如TI的TP5430這款DCDC芯片就有EN引腳。
這里EN引腳定義如下
意為：高低電平控制開和關。在低于0.5伏時，設備停止切換。將引腳浮空以啟用。
像這種芯片是支持懸空使能的，可以認為EN引腳不用接電阻等器件，只有有輸入供電，就能有輸出。
常見描述：Float the pin to enable。
那懸空狀態如何使能？

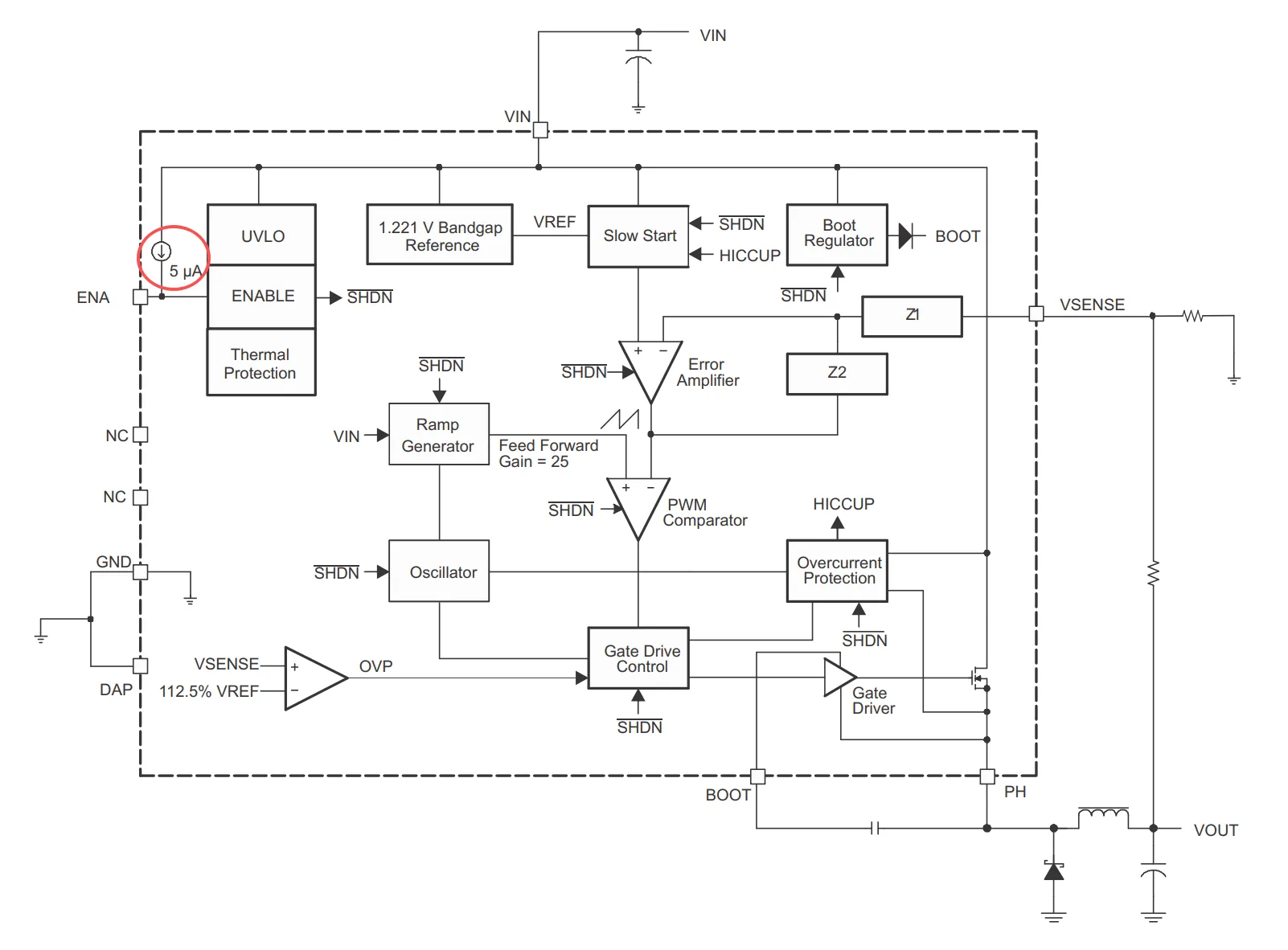

查閱芯片內部框圖可以看到，有一個5uA的上拉恒流源接到Vin供電端，當EN引腳懸空時，內部電流源將EN電壓拉高至VIN電平，觸發芯片啟動；若EN接地，則強制關閉輸出。
這樣做有什么好處呢？
最直接的好處就是無需外部分壓電阻，外圍器件減少，功率密度提高，上電即啟動，適用于低功耗設備。
但是也有缺點，懸空使能不推薦的原因是內部恒流源電流太小，電磁復雜場景，EN腳很容易受干擾，導致芯片誤動作。
03、EN引腳外部分壓電阻使能

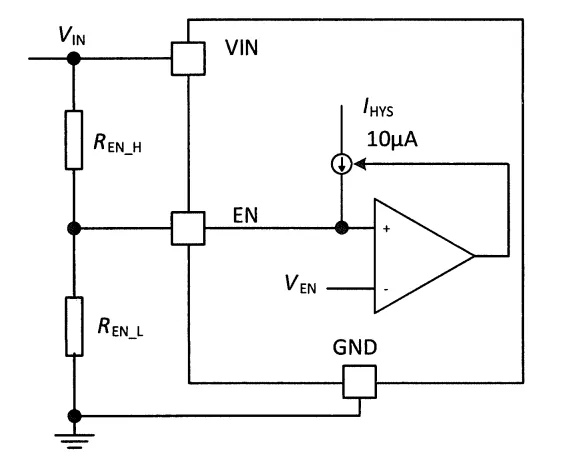

外部電阻分壓使能也有，通過內部的電流源和外部的電阻REN_H、REN_L形成的電路,與內部的參考電壓VEN進行比較,實現電源控制器的使能功能。
啟動電壓計算公式：
其中 VEN_th 為芯片手冊定義的EN閾值電壓（如TPS5430的典型值1.3V）
遲滯寬度：
IHYS為芯片內部遲滯電流（如10μA），用于避免輸入電壓抖動導致的反復開關。
內容可能存在不夠準確或理解有偏差的地方，歡迎大家指正和交流！
