ZVL3 主要特點概述

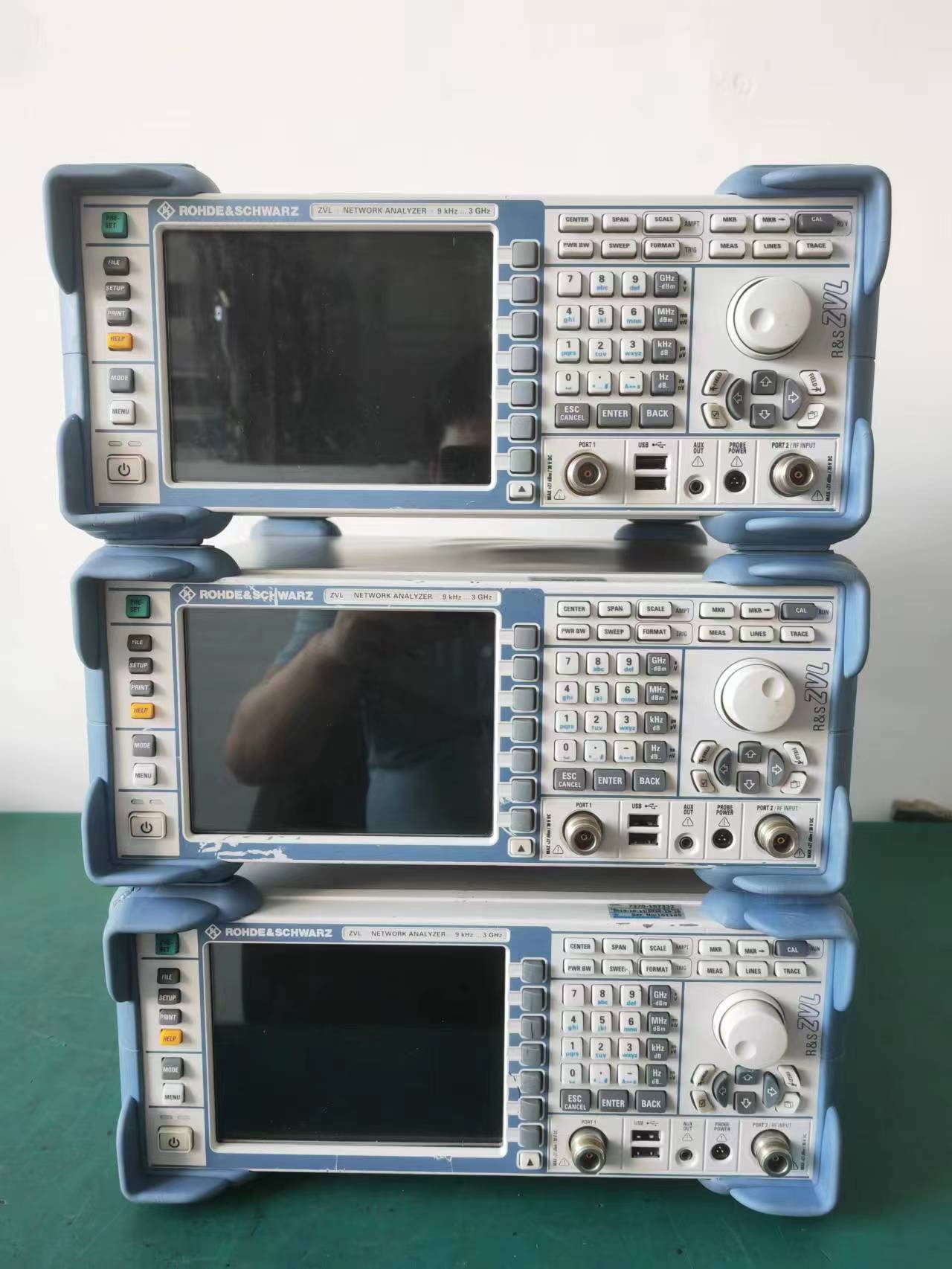

ZVL3 是羅德與施瓦茨公司推出的經濟型臺式矢量網絡分析儀，具備多功能性和擴展性，適用于開發、生產、維護及教育研究領域。

頻率范圍提供三款型號，覆蓋 9 kHz 至 3 GHz、6 GHz 或 13.6 GHz 的寬頻段需求。

核心功能支持全功能矢量網絡分析，包括 S 參數、增益、駐波比、反射系數、群時延、阻抗、幅度/相位測量及史密斯圓圖顯示。

高性能指標

動態范圍達 123 dB，確保高精度測量。內置電子衰減器，可承受高達 27 dBm 的 DUT 輸出功率。標配 20 MHz 信號解調帶寬，支持壞點測試和時域分析。

擴展能力通過軟件升級可擴展為頻譜分析儀、噪聲系數分析儀、數字通信解調儀、EMI 預兼容測試儀及功率計主機，滿足多場景需求。

操作與顯示

多曲線掃描功能，支持同時顯示 4 個 S 參數。標配 DVI 輸出，可外接顯示器；支持多屏幕顯示，提升數據分析效率。每條曲線可添加 10 個不同類型的標記，便于細節追蹤。

用戶友好設計

6 重 UNDO/REDO 功能，減少誤操作影響。在線幫助系統實時提供操作指導?；?Windows XP 系統，支持 USB/LAN 接口及鍵鼠操作，支持固件升級。

便攜性

重量?jī)H 7 公斤，可選配電池供電，適合外場使用。

應用場景

射頻器件開發與測試：如濾波器、放大器等模塊的 S 參數分析。生產測試：快速驗證射頻器件性能。維護與診斷：通過 EMI 預兼容測試（準峰值檢波器支持）排查干擾問題。教育科研：高校實驗室中的射頻教學與基礎研究。

ZVL3 以高性價比和模塊化設計，成為預算有限但需求多樣的用戶的理想選擇。
