在以往，電源管理需要多個離散元件，以實現從交流電（AC）到直流電（DC）的轉換、通信協議支持以及保護機制。然而，隨著電子設備的日益智能化和多功能化，對電源管理器件的要求不斷增加，各大廠商不斷研究先進技術，促使了AC-DC-協議全集成控制器的誕生。

這種全集成的控制器不僅能夠高效地將交流電轉換為直流電，還內置了協議處理器，支持多種通信協議，如USB PD和QC等。這意味著設備和充電器之間可以實現智能通信，充電速度和功率管理可以更加靈活和智能化。同時具有額外的保護和監控功能，確保電子設備的安全運行。

全集成的設計不僅降低了電源管理電路的復雜性，還節省了空間和成本。這對于現代電子設備的設計和制造來說是一個巨大的優勢，為電源適配器、充電器和其他電源設備的開發提供了更加便捷、高效和智能化的解決方案，同時也推動了智能電子設備的發展。在不斷增長的電子市場中，這一技術將發揮越來越重要的作用，為用戶提供更好的使用體驗。

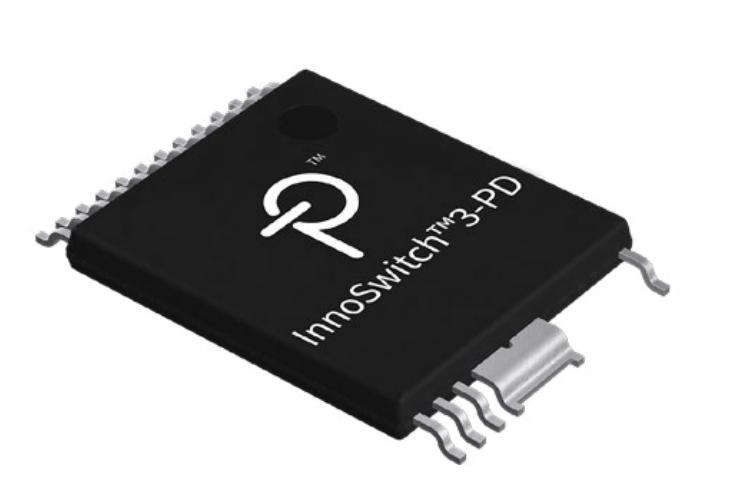

InnoSwitch3-PD

PI的InnoSwitch3-PD是一款集成USB Type-C和USB PD控制器、高壓開關、同步整流控制器和FluxLink反饋的離線式反激轉換器芯片，兼容USB PD 3.0和PPS標準，同時支持QC4，符合USB Type-C Rev. 1.3標準，確保與各種USB Type-C設備的兼容性。集成的VCONN開關器件具有軟啟動和過流保護功能，提高了可靠性。此外，該芯片還支持e-marker電纜，大大增加了連接的靈活性。

InnoSwitch3-PD具有PI自研的PowiGaN™技術，支持高達100瓦的功率輸出而無需散熱器，配備專用NTC引腳用于溫度感測，集成多模式Quasi-Resonant（QR）DCM / CCM控制器，優秀的瞬態響應，可驅動低成本N-channel FET同步整流及負載開關，其空載待機功耗低至14毫瓦，有助于設計符合全球能效法規的電源，同時大大減少了能量浪費。

在安全性方面，InnoSwitch3-PD提供了一系列高級保護和安全功能，包括輸入電壓監測、輸出過壓/欠壓故障檢測、開啟SR FET門檢測、滯回?zé)彡P(guān)斷等，確保系統的可靠性和安全性。此外，其符合全面的安全和法規合規性要求，包括強化絕緣、隔離電壓大于4000V、100%生產HIPOT合規測試以及UL1577、TUV（EN62368）和CQC（G4943.1）安全認證。

InnoSwitch3-PD采用 InSOP-24D封裝。

充電頭網還了解到PI發布過搭載InnoSwitch3-PD的全新USB PD充電器參考設計，性能優異且元件數量極少。

這款名為DER-937的充電器參考設計采用了Power Integrations的新型InnoSwitch™3-PD PowiGaN™反激式開關IC和HiperPFS™-4 PFC控制器IC，僅使用了117個元件，可實現具備功率因數校正(PFC)功能的100W USB PD 3.0 + 數字可編程電源(PPS)。

Power Integrations高級產品營銷工程師Aditya Kulkarni表示：“這款USB PD充電器設計的效率水平超過93%，這已包括輸入級、PFC級和反激級。它的空載性能也非常出色，在230VAC下所需的空載輸入功率低于40mW。該設計的BOM元件數約為傳統設計的一半，可節省空間并縮短設計時間。對于批量生產超薄、超緊湊充電器的原裝及非原裝廠商來說，可大大簡化其元件采購。”

InnoSwitch3-PD芯片整合了USB Type-C和USB PD控制器、高壓開關、同步整流控制器和FluxLink反饋，同時支持USB PD 3.0、PPS和QC4等多種協議，確保廣泛的設備兼容性。采用PowiGaN™技術，可提供高達100瓦的功率輸出而無需散熱器，同時具備低非負載功耗，有助于節省能源。安全性方面，它提供了多重保護和合規性要求，確保系統的可靠性。

采用InnoSwitch3-PD的USB PD充電器參考設計DER-937有著超過93%的高效率、低空載功耗和元件數量的顯著減少等各種優勢，進一步簡化了設計流程和降低成本。這一綜合性解決方案適用于符合全球能效法規的USB Type-C設備，以提供高效、可信賴和節能的電源。
