TOPSwitch-JX系列器件，新產品系列共由16款高度集成的功率轉換IC組成，其內部均集成有一個725V功率MOSFET，適用于設計反激式電源。新型TOPSwitch-JX器件采用多模式控制算法，可提高整個負載范圍內的功率效率。由于在滿功率下工作效率較高，因此可減少正常工作期間的功率消耗量，同時降低系統散熱管理的復雜性及費用支出。在低輸入功率水平下，高效率還可使適配器的空載功耗降至最低，增大待機模式下對系統的供電量，這一點特別適用于受到能效標準和規范約束的產品應用。

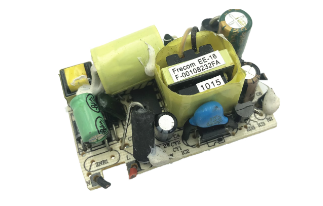

電源設計采用TOP265EG器件，輸入電壓為90 – 265 VAC，輸出電壓為12 V ，輸出功率15W,滿載效率大于86%，25%負載效率大于85%，空載功耗小于100mW， 開關頻率132kHz，采用eSIP封裝，元器件少，體積小，成本低。同具備UVLO，OVP，OCP等保護功能。芯片的EcoSmart功能可以在整個負載范圍內提供恒定的效率。該電源選擇132kHz的開關頻率來減小變壓器尺寸，這種高頻率工作方式對效率或EMI沒有明顯影響，因?yàn)椴捎昧穗娙輼O低的PI功率MOSFET技術和專有頻率抖動特性。從而保證智能AI音響工作時，聲音效果不會受適配器電源干擾，與66kHz開關頻率相比，并且對EMI無顯著影響。
