TinySwitch-4 是 PI推出的高效離線式開關電源芯片，采用反激式拓撲結構，支持寬范圍輸入電壓（85VAC-265VAC），具有線電壓補償過載保護、自供電技術等特點，其空載功耗小于30 mW，在待機模式下（500 mW功率輸入）可提供300 mW功率輸出。 它可滿足包括歐洲生態設計指令ErP在內的所有現行及提議的能效標準,適用于PC待機、恒壓適配器等場景。

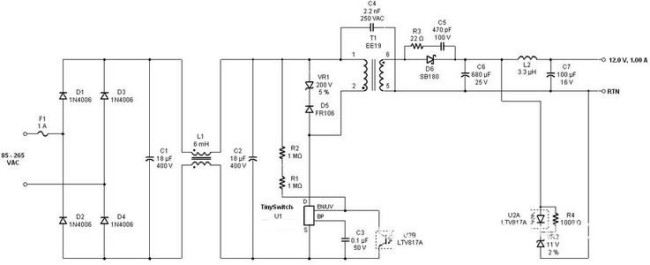

本設計使用TNY289的降低限流點模式來實現一個12 V、1A交流輸入電壓范圍85至265 Vac的電源，在25℃的測試條件下，全載的效率高達84%，具有自適應導通時間擴展，頻率抖動等特點，導通時間延長功能可以在更低輸入電壓下維持輸出的穩定，從而能夠以更低容量的輸入電容來滿足維持時間。一旦流出EN/UV引腳的電流超過閾值電流（115 μA），下一個開關周期就會被跳過。直到該電流低于閾值電流，開關周期才會重新使能。為提高輕載效率，需要用到一個偏置繞組。該偏置繞組可抑制內部高電壓電流源（通常由漏極引腳供給芯片），從而降低功耗。這款高度集成的設計使用簡單的EE16變壓器。 其電路板設計具有較高的靈活性，既可以使用尺寸緊湊的SO-8C封裝，也可以使用高性價比的DIP-8C封裝，而無需修改電路板。
