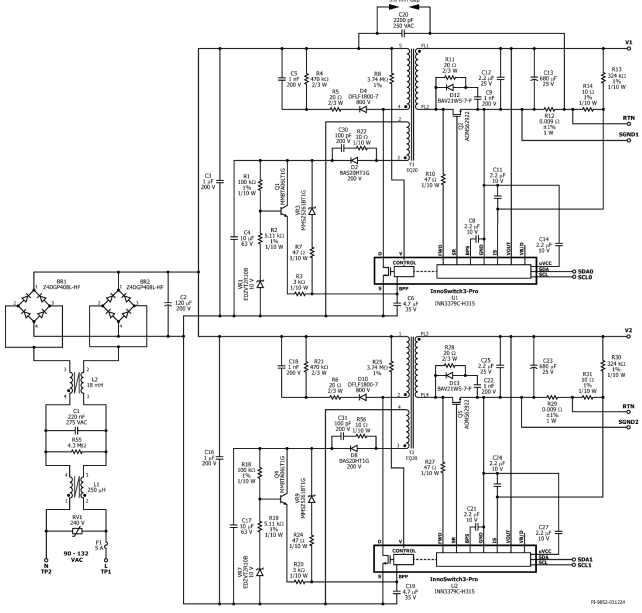

用了兩個結構相同的反激式轉換器，兩者獨立運行。以下僅描述其中一個轉換器的工作原理，但通過對應原理圖中的元件標號，同樣適用于另一個轉換器。

在變壓器T1的原邊繞組中，一端連接整流后的直流母線，另一端連接InnoSwitch3-Pro芯片U1內部開關管的漏極。電阻R8用于輸入電壓檢測，提供交流輸入欠壓或過壓保護功能。

由二極管D4、電阻R4/R5和電容C5構成的低成本RCD鉗位電路，在U1內部開關管關斷瞬間限制其漏源極峰值電壓。該電路可有效耗散變壓器T1漏感中存儲的能量。

該IC具備自啟動特性——初次通電時，內部高壓電流源會為BPP引腳電容C6充電。正常工作時，初級側供電由變壓器T1的輔助繞組提供：輔助繞組輸出經二極管D2整流、電容C4濾波后，通過NPN三極管Q1、電阻R1/R2及穩壓管D1組成的線性穩壓器，將Q1發射極電壓穩定在約9V（與輸出電壓設定值無關）。電阻R3用于限制BPP引腳電流，在確保正常工作的同時避免過大損耗。

穩壓管VR3提供原邊側輸出過壓保護。在反激變換器中，輔助繞組電壓與輸出電壓呈比例關系。當轉換器輸出出現過壓時，輔助繞組電壓升高使VR1擊穿形成低阻抗通路，導致BPP引腳電流激增。若該電流超過ISD閾值，InnoSwitch3-Pro控制器將閉鎖關斷以防止輸出電壓持續上升。電阻R3在過壓保護觸發時可限制注入BPP引腳的電流。
