H橋2.6mH電感后的電容用2.2UF/630V CBB22型就可以了，EG8010規格書上有介紹，2.6mH電感和2.2UF是用來濾除左橋臂23.4KHZ載波信號的。是根據這個載波頻率計算出來的。并不是電容量越大越好。后級交流輸出我都是用兩級共模濾波器，X2電容1UF左右，共模電感500UH~800UH。如果共模電感量太大，開機無220V輸出，500UH~800UH是實驗出來的。

我用的電容是1.5UF的CBB電容，共模電感是10MH/5A的，現在只保留藍色那個473的電容不會燒橋，如果再并個很小0點幾UF電容都會出現，開機燒橋異常。這個問題有點怪，不知那里出現了問題。順便把PCB圖發上，大家一起幫忙分析下，看看能不能找到原因。

通電燒機問題，終于搞定了?。?！

哪里出問題了

在高壓H橋D\S引腳處，并兩個CBB電容即可。其實這兩個電容，原理圖都是有的，畫板時由于元較密就只用了一個，而且還放在了高壓濾波電容旁邊，才造成此異常。這兩個電容很重要，要盡量放近H橋管腳處，才會比較穩定。

你的后級檢流電阻是怎么算的，我用0.1的過300多W就不正常

對于用過EG8010產品的人，應該都被短路保護問題困攏過，特別是新手，很多人在都做不好，很容易炸橋、炸驅動板（包括淘寶在賣的很多主板都只寫有過載保護，沒有寫有短路保護）。所以這個我這板做了備用方案（可不用驅動板LM393的電路，我在主板上自己畫了保護電路。為了方便驗證，我做的是可調的，所以取樣電阻暫沒有固定值，只是取了個大概），具體效果有待驗證，希望能解決短路保護問題。

這兩天測試了下，EGS002模塊上LM393部分電路，結果如下：

1.用單片機給EG8010 模塊IF腳，輸入脈沖信號進行驗證：結果發現IF腳，電壓大于0.5V,時間大于530MS會啟動過載  保護，關閉四路驅動信號輸出。

2.用單片機給EG8010 模塊IF腳 ，輸入脈沖信號進行驗證：結果發現IF腳，電壓大于0.65V，時間1微秒LM393都會輸出高電平給IR2110 SD腳，從而關閉IR2110輸出，波形如下。

3.測試下，信號經過LM393是否會有延時，結果會有點，但不長，具體如下：

3. 驗證下在驅動板上加上C19位置加上1UF電容，觀察信號變化情況。結果發現會使關斷信號變慢，會造成關斷時間變短，所以此電容盡量不要加。（藍色為LM393輸入波形，黃色為LM393輸出波形）。

4.從以上測試結果來看，LM393部分的保護電路1微秒都能起作用，設計上應該問題不大。平時朋友們的機子路保護差的原因，可能是有兩方面原因。

a.取樣電阻阻抗，取值功率不匹配，短路時LM393輸入腳，達不到0.65V以上的電壓。

b.短路發生時，給到IR2110 SD的關斷信號時間不夠久，從第2點的波形可以看出，當輸出發生短路時只時關閉短路時的時間，如果輸出部在短時間內反復短路，可能會造成保護效果差問題。

5.上面測試數據和結論不一定對，緊供大家參考。

6.下一步，準備把電路改成，當輸出發生短路時，LM393在微秒級內一直輸出高電平，直接關閉IR2110，看短路保護是否會穩定工作。

別玩鐵氧體了，去玩非晶吧，鐵氧體可以作為入門級的，非晶更適合做高頻逆變器?？茨愕碾娫淳W(wǎng)賬號，你應該是80后，比我早出生3年。我是2011年接觸逆變器的，當時還是車載逆變器，2015年開始做純正玄波逆變器，2023年8月份開始玩非晶逆變器，2020年開始玩工頻逆變器。玩了這么多，最終的歸宿是3KW以內高頻非晶優先，3KW以上如果工頻優先。鐵氧體變壓器制作麻煩，耗時，又耗材料。由于結構EE鐵氧體散熱，沒有磁環鐵芯好。由鐵氧體逆變器轉變到非晶，我經過了1年的時間。需要長時間去測試的。

8010不好用，spwm波窄的時候，波都沒到頂就又退回去了！后果就是mos管都沒開完就關了！半開狀態！所以愛炸！8025好用，正在調8025！

做大功率的，非晶的確是個不錯的選擇，非晶的我也畫了個3000W的板，實際應用不到，所以沒有做出來。這次主要是想做個小巧、方便攜帶的。

先做小功率的非晶逆變器，等有了經驗后再去搞大功率的。你可以去看我的帖子，發表了一個12V700W非晶逆變器。

說的對，從小功率做起，把相關功能都調試OK后再做大功率的比較合理。很多新手都是，一開始就想做幾千瓦或者更大的，有點不切實際。這段時間較忙，我這臺機都暫停了，后續有空再調試下短路保護部分電路，看看是否正常。

順便提醒一下炸H橋，還和電解有關，我說的電解是12V那里的低壓電解，我就犯過這種錯誤，電解要用高頻低阻，不能用普通電解。我也是困擾了我半個多月才找到問題點。具體現象是逆變器空載或者輕載正常，帶上重負載就炸H橋，用示波器測試H橋的4路信號發現右橋臂50HZ不正常。開始以為是PCB走線造成的，還專門改了兩次PCB板，后來才發現是用錯電解了。包括母線高壓電解最好也用高頻低阻。你是暫停了，我是失業1個月了，找不到工作，才來電源網的?，F(xiàn)在就算叫我去開發30KW逆變器都很輕松，2011年就開始研究逆變器了。做逆變器硬件難不住我的。非晶逆變器是我2023年看到網上有人賣，根據PCBA圖片想出來的，非晶是2023年8月份開始的。非晶比鐵氧體好太多。

好的，謝謝提醒。

我做eg8010逆變器不能穩壓不知什么問題，圖是按官方的高頻單級性調制的，高壓母線用12v試機輸出電感接分壓電阻到vfb取樣調壓沒反應...還有人建議我輸出接個整流橋再到vfb像工頻機取樣一樣接法

高壓母線用12V太低了，我都是用30~60VDC試機，H橋上IGBT或者MOS管都是由壓降的，壓降按20V計算，一個MOS或者IGBT按照10V估算。

輸出有10v以上了，就是不能調壓

只能說明水平太爛，剛畢業的大學生不能用，因為我聽到很多HR說剛畢業的大學生又便宜又好用，就是偽命題。照著EG8010規格書都做不出來，就有問題。我用EG8010也遇到過很多問題，但我很少來電源網問解決方案的，都是自己想辦法解決。

按這個接法，200k分壓電阻改為1k輸出12v正弦波調壓不管用

今天有空，又把板子拿出來研究了下，發現還是點問題。板子帶阻負載時，能正常工作，但帶容性負載（接大功率350W開關電源時），就會偶發性的出現燒橋異常。各位高手，幫忙看看如何才能解決此問題。

不能調壓的問題解決了嗎？

在高壓全橋IGBT的C腳和E腳并兩CBB上去！不要跨接過流電阻！

樓主遇到過用EG8010做驅動（單極性方式）空載時電感發熱的情況嗎，用的電感是導磁率125的鐵硅鋁磁芯繞的，十來分鐘電感溫度能到42度。后來用另一個別處拆來的鐵硅鋁磁芯重繞電感后不會發熱了。感覺EG8010對磁芯的導磁率有要求。而相同的電路我用U3990(也是一種SPWM驅動)做驅動時用哪種導磁率電感，電感空載都不會發熱。

你的電路帶容性負載炸管你可以試下在四個MOS管的DS間并上RC吸收電路。幾十毆加幾百P法就可以了。管子耐壓選650V的要好點。

先謝謝大家，CBB電容（105、225都試過）、RC吸收電路都加了（電容用的是103/2KV的），加完后的確有改善，空載和帶阻性負載都不炸機了。但帶開關電源負載，有時還是會炸橋（橋用的是20N60)。電感我用的也是導磁率125的鐵硅鋁磁芯繞的，電感量2.2MH左右，空載時的確有點溫度但不高，不知有沒有影響。機子由于沒有改善方向，已放了一段時間沒有動過了，希望大家繼續幫忙分析下。

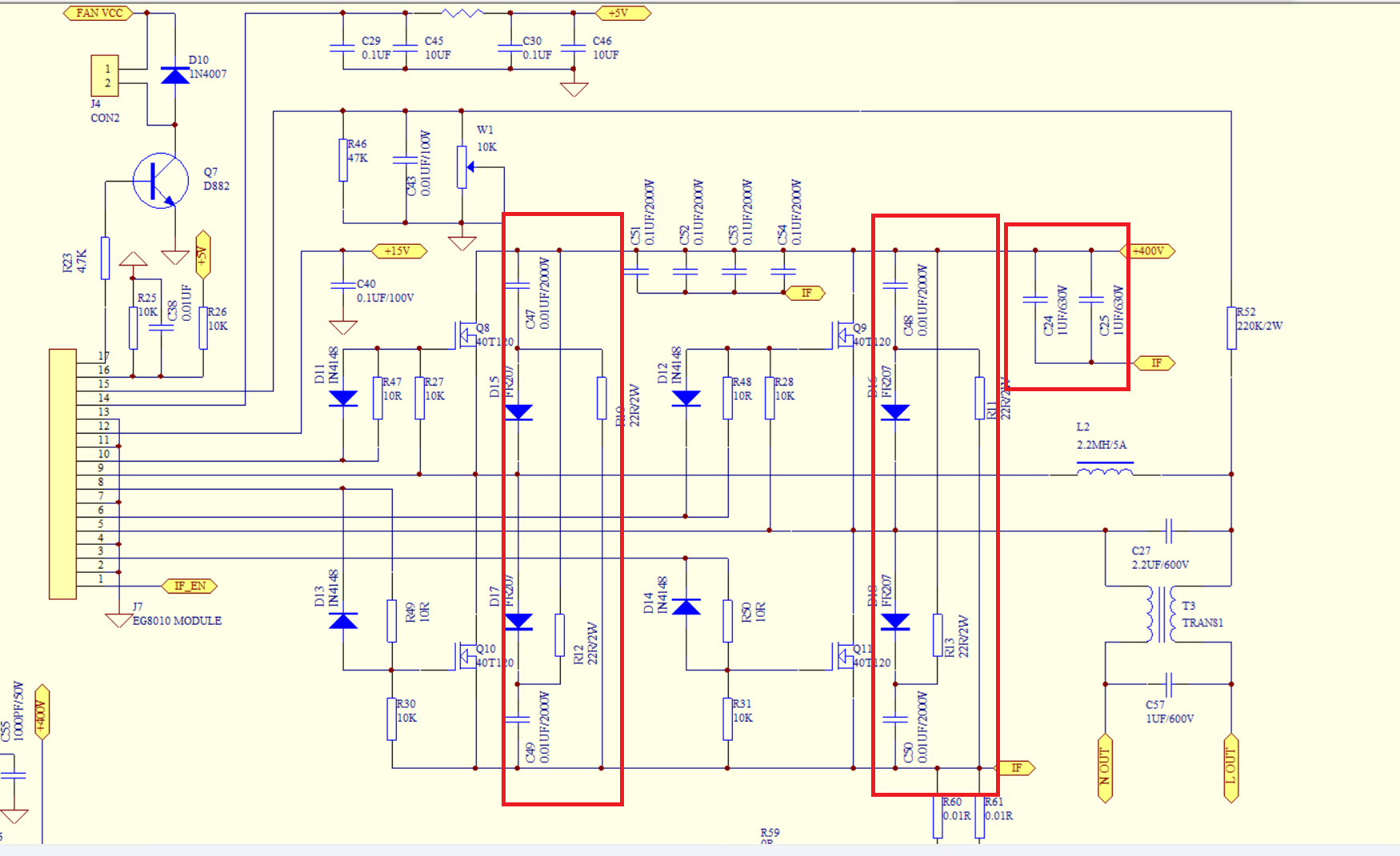

后級電路如下(CBB電容和RC吸收電路原PCB是沒有的，調試時是直接焊在橋引腳上的）：

帶開關電源負載時看一下GS的波形，看是否正常，正常的話那只有換更高耐壓的MOS管了。

1200V的管子還怎么換？難道換成2100V的管子嗎？

目前我用的管子是650V的。炸橋問題，不知是耐壓問題，還是上、下管同是導通造成的。如果是耐壓問題，換高壓管子應該可能解決，由于手上沒有高壓管子，原因又不明確，所以還沒有動，可以大家可以一起討論下。另外，機子帶開關電源負載時，220V輸出波形會出現銷項現象，不知是否與炸橋有關。
