開關穩壓器表現出負輸入阻抗，在最小輸入電壓時阻抗最低。欠阻尼LC濾波器在濾波器的諧振頻率下表現出高輸出阻抗。為了穩定，濾波器輸出阻抗必須小于轉換器輸入阻抗的絕對值。

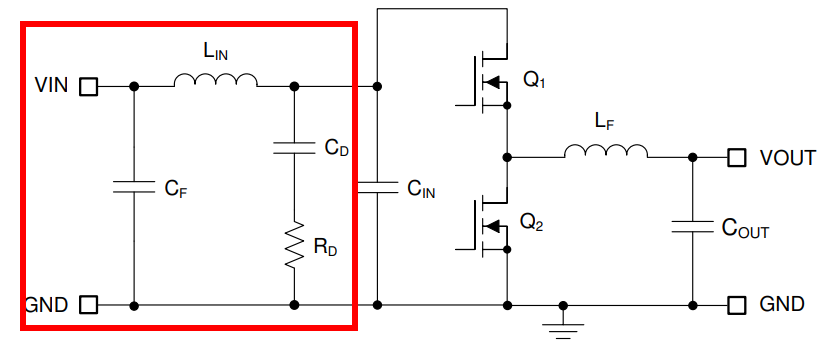

•CIN表示開關轉換器輸入端的現有電容。
•輸入濾波器電感LIN通常選擇在1μH和10μH之間，但在高電流設計中，它可以更低以減少損耗。
•計算輸入濾波電容器CF

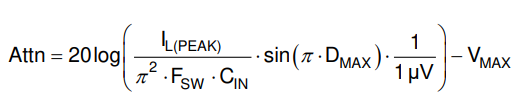

第一步：計算開關頻率下EMI濾波器所需的衰減
•VMAX是適用EMI標準的噪聲規格，單位為dBμV
•CIN是降壓調節器的現有輸入電容。
•DMAX是最大工作循環。
•IPEAK是電感電流的峰值。
第二步：確定EMI濾波器電容CF
在開關調節器中添加一個輸入濾波器可以修改控制到輸出的傳遞函數。濾波器的輸出阻抗必須足夠小，使得輸入濾波器不會顯著影響降壓轉換器的環路增益。阻抗在濾波器諧振頻率處達到峰值。
第三步：計算濾波器的諧振頻率
RD的目的是降低濾波器在諧振頻率下的峰值輸出阻抗。電容器CD阻斷輸入電壓的DC分量，以避免RD中的過度功耗。電容器CD必須在諧振頻率下具有比RD更低的阻抗，電容值大于輸入電容器CIN的電容值。這防止了CIN干擾主濾波器的截止頻率。當濾波器的輸出阻抗在諧振頻率下高時（由LIN和CIN形成的濾波器的Q過高），需要增加阻尼。
第四步：電解電容器CD、阻尼電阻RD
