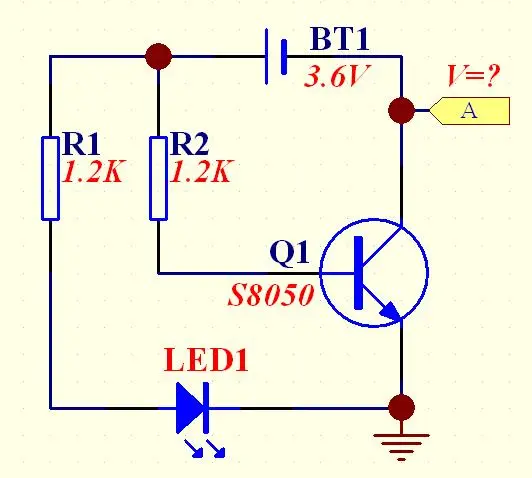

你八成是把基極標錯了．

當然不會標錯極了,普通的電路誰會往這貼?你把這個電路搭出來,肯定你一個晚上都想不通是咋會事!

就算沒標錯．它也導通的．放大倍數變了而已．

那么Ib電流的通路在哪里呢?燈能否亮呢?

走上面那個PN結

那燈呢?A點電位呢?麻煩你一次說清楚撒

不會亮的

如圖.
原理,該電路是三極管的共集電極接
法,是三極管的三種基本接法之一,LED點亮的
原理是,3.6V正極電壓分為兩路,一路經限流電阻R1流經LED至Q1的發射極.
另一路經偏置電阻R2流入三極管的集電結,電流2.4mA.最后回
流電源負端,根據理論得知,共集電極的電壓放大倍數<1,但有電流放大能力,
Q1發射結反偏,Q1內阻減小,LED有電流經過而被點亮.
Ib=(3.6V-0.7V)/1.2K
Ib=2.4mA
1.因共集電極的電壓放大倍數Vr<1或=1.那么LED電流:
Ie=(3.6-0.7-1.5LED)/1.2K=1.16mA
求Q1集電極電壓:Vc=3.6-(1.16mA*1.2K+1.5VLED)=-0.7V
不知道對不對..我估計我算錯了...呵..望大家見諒..
2762991227972629.pdf

忘了上圖了... 2762991227972961.pdf

高手啊,學習了;
Ie=(3.6-0.7-1.5LED)/1.2K=1.16mA
這個計算里面的0.7就是Vec了吧,這個是怎么的來的;既然知道這個數據,Q1的Vc＝-Vec,那就直接等于-0.7了

你說的是很對,但這是共集電極的么???有這樣的接法么,還是沒說到關鍵啊!

三極管倒置使用.

三極管倒置時發射極與集電極對調使用,倒置時的三極管也同樣具有三種工作狀態.截至、放大、飽和.不過沒有資料,我不會計算.

mark!

是可以點亮,感覺E和C接反了,區別不是很大,有一次接錯了電路,卻工作了,郁悶了半天,書上好象也沒提過.

能亮.3.6V經過電阻R1和LED1后,在發射極上有個壓降,可使基極和發射極導通.3.6V電源地和LED負極就有0.7V的壓降,即是Q1發射極和集電極的管子壓降.

Ib=(3.6-0.7)/1.2,通路是走Q1到BT1的PN結,但LED沒有通路不能亮.

剛搭了個這樣的電路,試了一下,LED可以亮,但手頭上沒萬用表,沒有測電壓和電流.

大家各執一詞,我也不太清楚,搞糊涂了,期待樓主的標準答案.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/72/529751228114533.jpg');}" onmousewheel="return imgzoom(this);">
從仿真結果可以看出,微亮.

大哥,你這個圖和原圖不符啊,你把電源極性接反了.

是可以亮﹒
這樣接法是否用於高頻電路中?

有興趣大家不妨拜讀一下《三極管共集電極電路分析》,一切就會茅塞頓開. 2762991228119646.doc

與原圖一致.你把圖放大了再看.

mark...
R1和LED1拿掉的話,三極管ms不會工作的啊..兩者應該是獨立系統
如果加上R1和LED1的話,那也就只有LED1會亮,三極管也不會工作...
不知道這樣理解對不對..
期待高手解答哈..

我覺得比較簡單,其實NPN三極管相當與兩個二極管,所以他的B,C會正向?qū)?在C,E上會產生壓降,如果C,E上的壓降超過0.7V,那么發光二極管就會亮,沒有進行具體的量化計算.水平有限.所以改變兩個電阻值的大小,燈會有亮與不亮的狀態,這與CHARGE的轉燈相似.

這樣做,沒有電流放大功能了,這是三極管最重要的功能.看三極管各端的制作工藝.

為什么燈會亮了?我認為是因?yàn)榛鶇^(qū)摻雜濃度低且很薄,電子又?jǐn)U散過去了.

我同意樓上的意見,相當于漏電.
