關于意大利CEA公司ARC140手弧焊機的仿制

本人現在正在仿制這臺焊機,基本上已經仿出來了.有一些問題想和大家交流交流,感興趣的同行們不要吝嗇處自已的技術呀!這是一臺單芯片機器,電路圖本人已經畫出來了,只是有幾個元件還不知道是什么型號.若有仿制這種機器的同行們歡迎發表意見呀!!!!!!!!
全部回復(22)
正序查看
倒序查看
waile
LV.3
2
2008-11-27 19:58

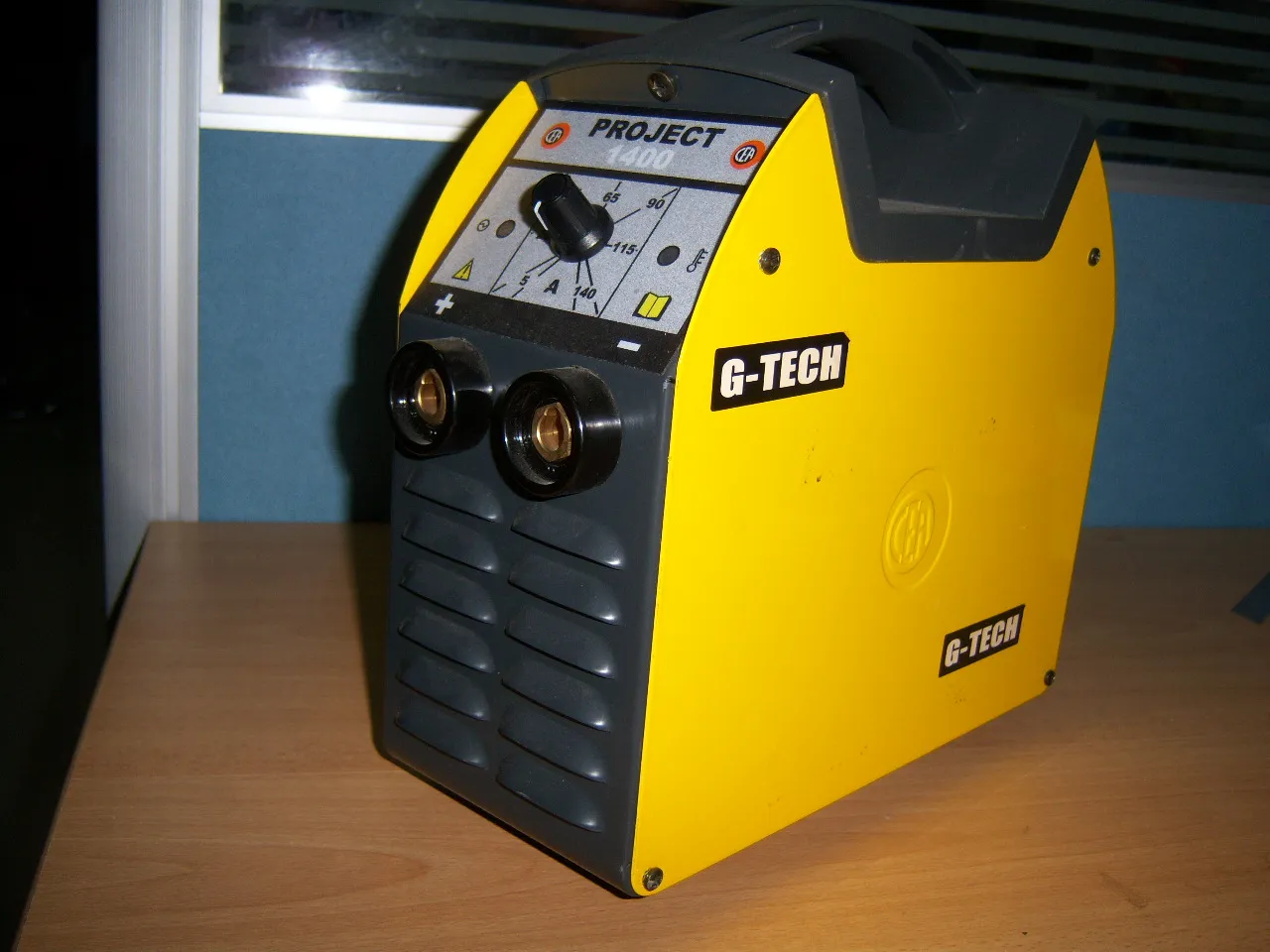

lyu 500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/71/3038941227787086.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
waile
LV.3
3
2008-11-27 20:00
@waile
lyu[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/71/3038941227787086.jpg');}"onmousewheel="returnimgzoom(this);">

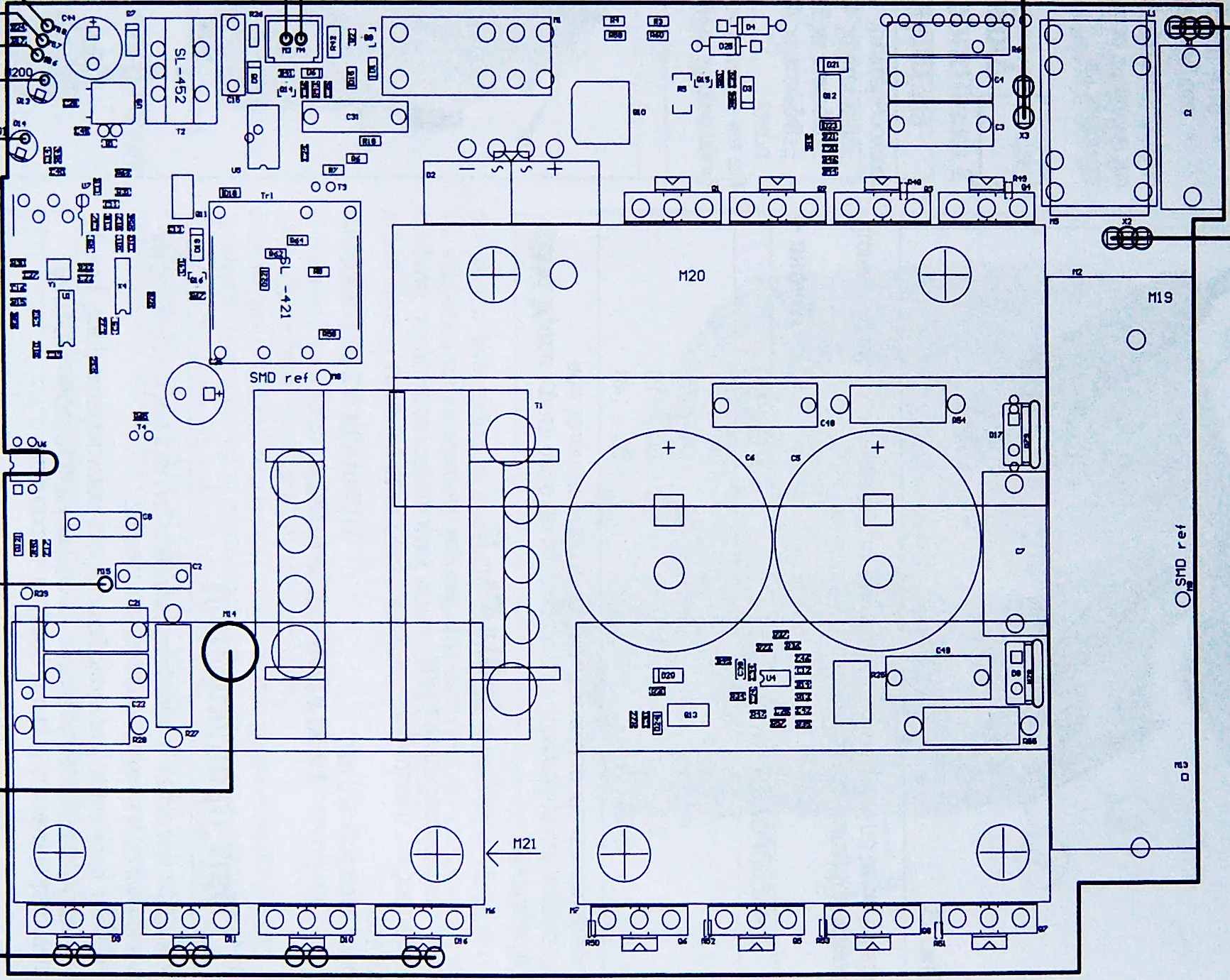

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/71/3038941227787222.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
waile
LV.3
4
2008-11-27 20:06
@waile
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/71/3038941227787222.jpg');}"onmousewheel="returnimgzoom(this);">

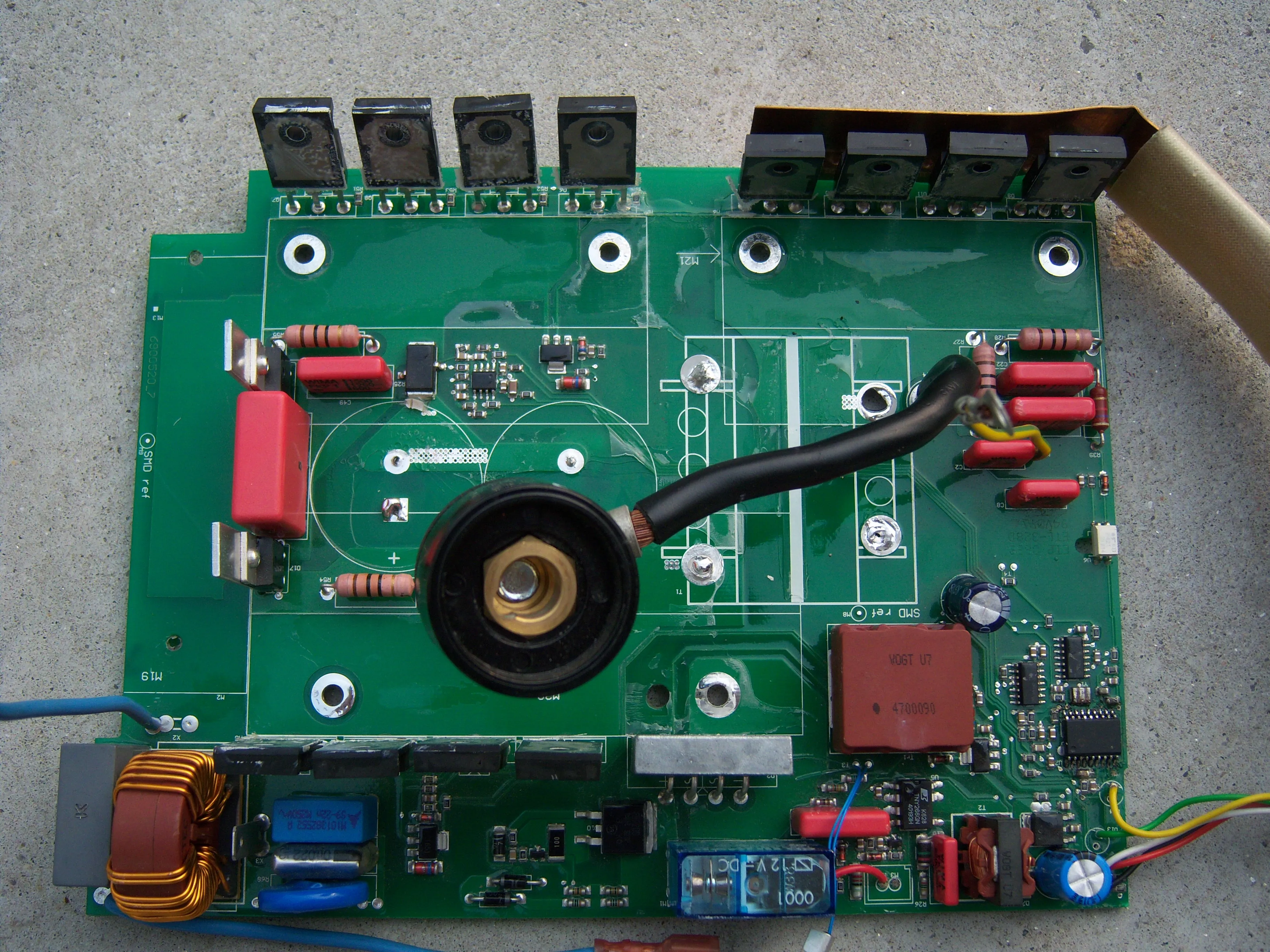

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/71/3038941227787590.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
139040272
LV.7
5
2008-11-27 20:20
@waile
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/71/3038941227787590.jpg');}"onmousewheel="returnimgzoom(this);">
相機不錯,拍得很清
0
回復
waile
LV.3
6
2008-11-27 20:49
@139040272
相機不錯,拍得很清
嘿嘿!還行吧!柯達的1000萬像素的.
0
回復
asdfg
LV.2
7
2008-11-27 21:01
@waile
lyu[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/71/3038941227787086.jpg');}"onmousewheel="returnimgzoom(this);">
垃圾
0
回復
李峰華
LV.6
8
2009-01-11 22:55
@waile
嘿嘿!還行吧!柯達的1000萬像素的.
什么原理?
0
回復
oldfang
LV.4
9
2009-01-12 23:33
@asdfg
垃圾
好東西啊
我們廠里的是上板+中板+底板的結構
我想自己搞個單板的玩玩 140左右的
就是不知道用什么拓樸好
這個是什么的
0
回復
waile
LV.3
10
2009-01-14 15:46
@李峰華
什么原理?
現附上自繪的電路圖500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/73/3038941231919168.gif');}" onmousewheel="return imgzoom(this);">
0
回復
正激
LV.5
11
2009-01-14 18:22
@waile
現附上自繪的電路圖[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/73/3038941231919168.gif');}"onmousewheel="returnimgzoom(this);">
這是單端正激電路,可是沒見輸出電抗器啊,請問MOS管什么型號,開關頻率及機器負載率多少?謝謝!
0
回復
waile
LV.3
12
2009-02-06 15:27
@正激
這是單端正激電路,可是沒見輸出電抗器啊,請問MOS管什么型號,開關頻率及機器負載率多少?謝謝!
是沒有輸出電抗器,我也覺得奇怪呀.MOS管型號是W15NK50Z,開關頻率是100KHZ,機器負載率在140A是30%
0
回復
正激
LV.5
13
2009-03-02 23:47
@waile
是沒有輸出電抗器,我也覺得奇怪呀.MOS管型號是W15NK50Z,開關頻率是100KHZ,機器負載率在140A是30%
不知該焊機用起來手感怎樣,還有它的主變磁芯及匝比能否介紹下?
0
回復
waile
LV.3
14
2009-03-17 18:23
@正激
不知該焊機用起來手感怎樣,還有它的主變磁芯及匝比能否介紹下?
用起不還是不錯的,匝比是十一比四
0
回復
正激
LV.5
15
2009-03-18 22:17
@waile
用起不還是不錯的,匝比是十一比四
頻率100K的單端機不用電抗器,這個信息很好,謝謝樓主!
0
回復
waile
LV.3
16
2009-09-28 13:14
@oldfang
好東西啊我們廠里的是上板+中板+底板的結構我想自己搞個單板的玩玩140左右的就是不知道用什么拓樸好這個是什么的
沉下去了,頂一下!
0
回復
2009-10-04 21:53
@waile
沉下去了,頂一下!
好思路,頂
0
回復
zlds451
LV.5
18
2010-12-11 09:39
@waile
現附上自繪的電路圖[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/73/3038941231919168.gif');}"onmousewheel="returnimgzoom(this);">

U7 818是單片機

0
回復
smth
LV.4
19
2010-12-12 07:58
@zlds451
U7818是單片機
是什么型號的單片機???
0
回復
lyb2008
LV.4
20
2010-12-15 15:38
@waile
現附上自繪的電路圖[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/73/3038941231919168.gif');}"onmousewheel="returnimgzoom(this);">
不錯。頂
0
回復
李峰華
LV.6
21
2011-04-18 09:16
@lyb2008
不錯。頂

有做出來的嗎?

0
回復
2011-04-18 14:55
@waile
沉下去了,頂一下!
0
回復
2011-04-18 22:33

有沒興趣到加盟到我公司

自己這么玩  太累了
