圖1是理想的IGBT門極驅動波形
圖2是實際測的IGBT門極驅動波形
引起尖峰的原因是什么,怎么樣從根本上消除這個尖峰,或者是如何改進一下,不要讓電壓在這么短時間內掉的這么厲害.這個現象似的IGBT發熱很厲害.請高手指點指點!!
IGBT驅動波形疑問!!!
如圖
圖1是理想的IGBT門極驅動波形
圖2是實際測的IGBT門極驅動波形
引起尖峰的原因是什么,怎么樣從根本上消除這個尖峰,或者是如何改進一下,不要讓電壓在這么短時間內掉的這么厲害.這個現象似的IGBT發熱很厲害.請高手指點指點!!
圖1是理想的IGBT門極驅動波形
圖2是實際測的IGBT門極驅動波形
引起尖峰的原因是什么,怎么樣從根本上消除這個尖峰,或者是如何改進一下,不要讓電壓在這么短時間內掉的這么厲害.這個現象似的IGBT發熱很厲害.請高手指點指點!!
全部回復(34)
正序查看
倒序查看
@無疆
沈大哥把你的6KW驅動波形貼出來瞧瞧.做6KW你的IGBT模塊是多少A?全橋還是半橋電路?散熱器是多少面積多少KG?
3KW以上都是全橋.散熱板是120X220X10的鋁板,電磁感應加熱產品模塊電流裕量均要放5倍以上.

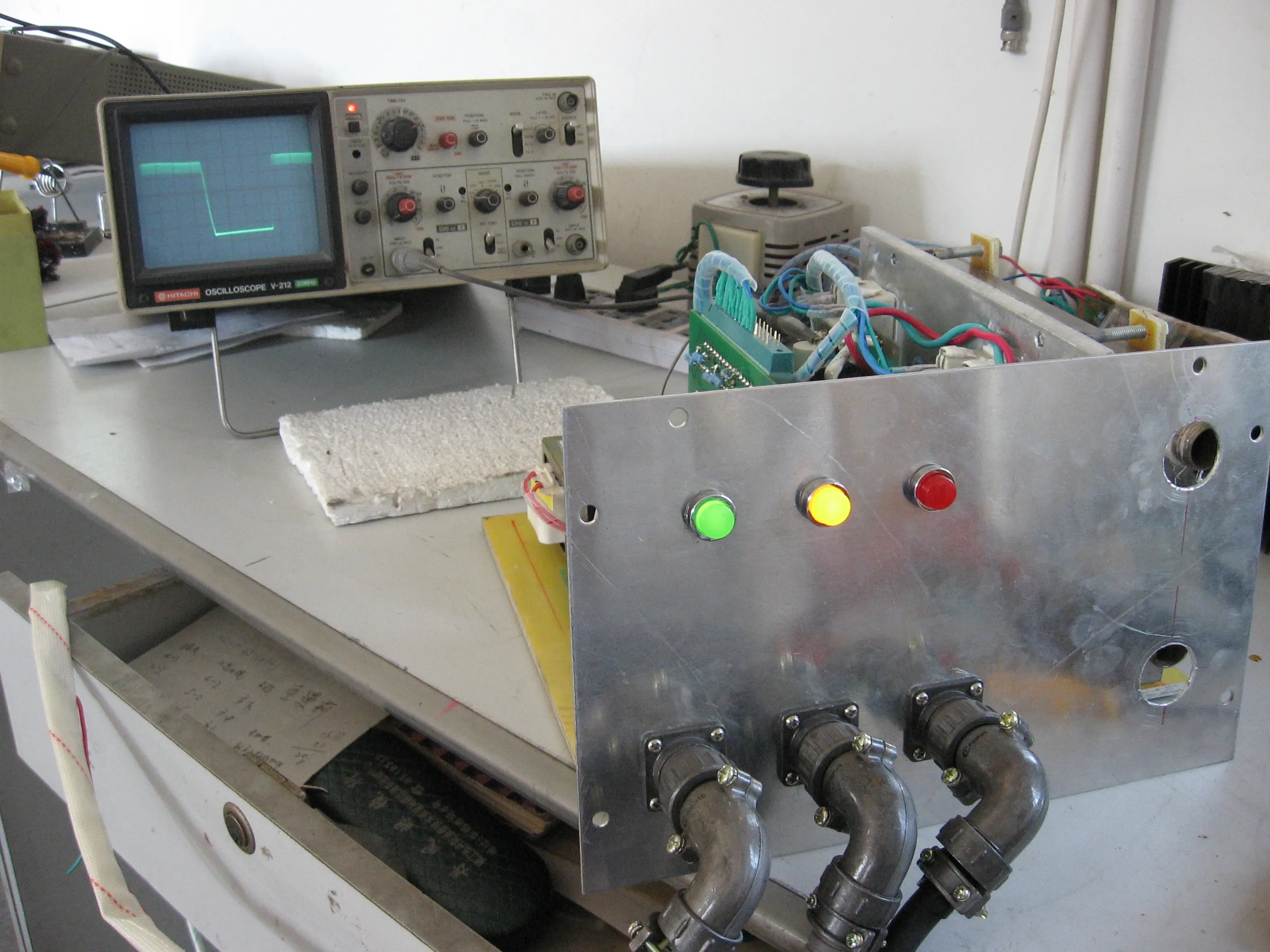

這是UCE波形,是非常理想的ZVS、ZCS工作狀態,因此溫升極低,工作時全密封的電氣箱外殼也沒有什么明顯的溫升.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/71/606791227848789.jpg');}" onmousewheel="return imgzoom(this);">
這是UCE波形,是非常理想的ZVS、ZCS工作狀態,因此溫升極低,工作時全密封的電氣箱外殼也沒有什么明顯的溫升.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/71/606791227848789.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@水蜘蛛
開通驅動能力不夠,加強一下就好了.
我的驅動電路是這樣的,你們所說的加強驅動能力是不是指加強18V那里的帶載能力呢?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/71/1545621227849802.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/71/1545621227849802.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@xiaohui2008
我的驅動電路是這樣的,你們所說的加強驅動能力是不是指加強18V那里的帶載能力呢?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/71/1545621227849802.jpg');}"onmousewheel="returnimgzoom(this);">
Q1導通時由于R2 5.1K電阻的限流,能提供的最大電流在15V電壓下只有3毫安,給ICBT門極驅動瞬間要有上百毫安的電流.
設計門極驅動輸出電流瞬間要有近1A的電流,內阻才小,才抵抗外界的干擾.
設計門極驅動輸出電流瞬間要有近1A的電流,內阻才小,才抵抗外界的干擾.
0
回復
@chenbingsong
插101或221應該都可以的,另還可以把R1分為兩個電阻,共基點上下各一個,在輸出端與輸入端再加一個自舉電容(參考音響的功率推動輸出電路),則驅動能力和輸出電壓還能再加強一點.
重新整理了新的驅動
到底流過IGBT的電流是如何確定的呢
誰能幫助分析一下這個驅動的工作過程
來了一個高電平如何如何
來了一個低電平如何如何
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/71/1545621227952894.jpg');}" onmousewheel="return imgzoom(this);">
到底流過IGBT的電流是如何確定的呢
誰能幫助分析一下這個驅動的工作過程
來了一個高電平如何如何
來了一個低電平如何如何
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/71/1545621227952894.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@xiaohui2008
重新整理了新的驅動到底流過IGBT的電流是如何確定的呢誰能幫助分析一下這個驅動的工作過程來了一個高電平如何如何來了一個低電平如何如何[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/71/1545621227952894.jpg');}"onmousewheel="returnimgzoom(this);">
Q2Q4都是8050?
0
回復
@xiaohui2008
重新整理了新的驅動到底流過IGBT的電流是如何確定的呢誰能幫助分析一下這個驅動的工作過程來了一個高電平如何如何來了一個低電平如何如何[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/71/1545621227952894.jpg');}"onmousewheel="returnimgzoom(this);">
老大,你是不是故意的搞錯電路啊.連基礎的知識都不止到,
0
回復
@xiaohui2008
我的驅動電路是這樣的,你們所說的加強驅動能力是不是指加強18V那里的帶載能力呢?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/71/1545621227849802.jpg');}"onmousewheel="returnimgzoom(this);">
這樣會好點
