好看,瑞凌結構,半橋,模塊,非晶!可靠性高!有創意!!

比易特流強百倍!指一個小缺點了;琺啷電阻焊不牢,要換掉!

謝謝提供寶貴意見
還在試做樣機階斷,全部是手工做的,工藝方面還有待提高

好有水平,有時間交流一下.QQ892048275

好!想看看電抗!!QQ;918820847

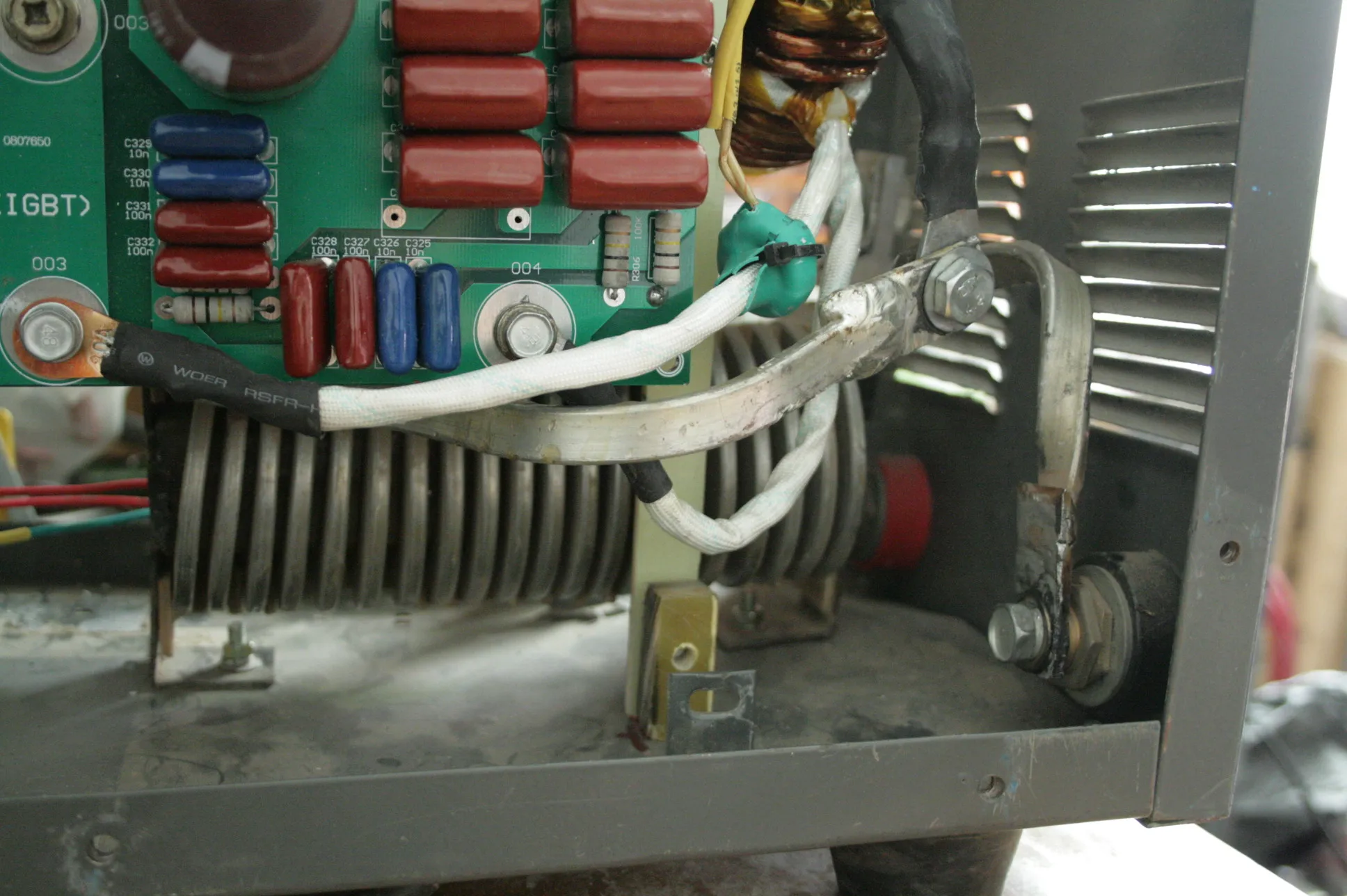

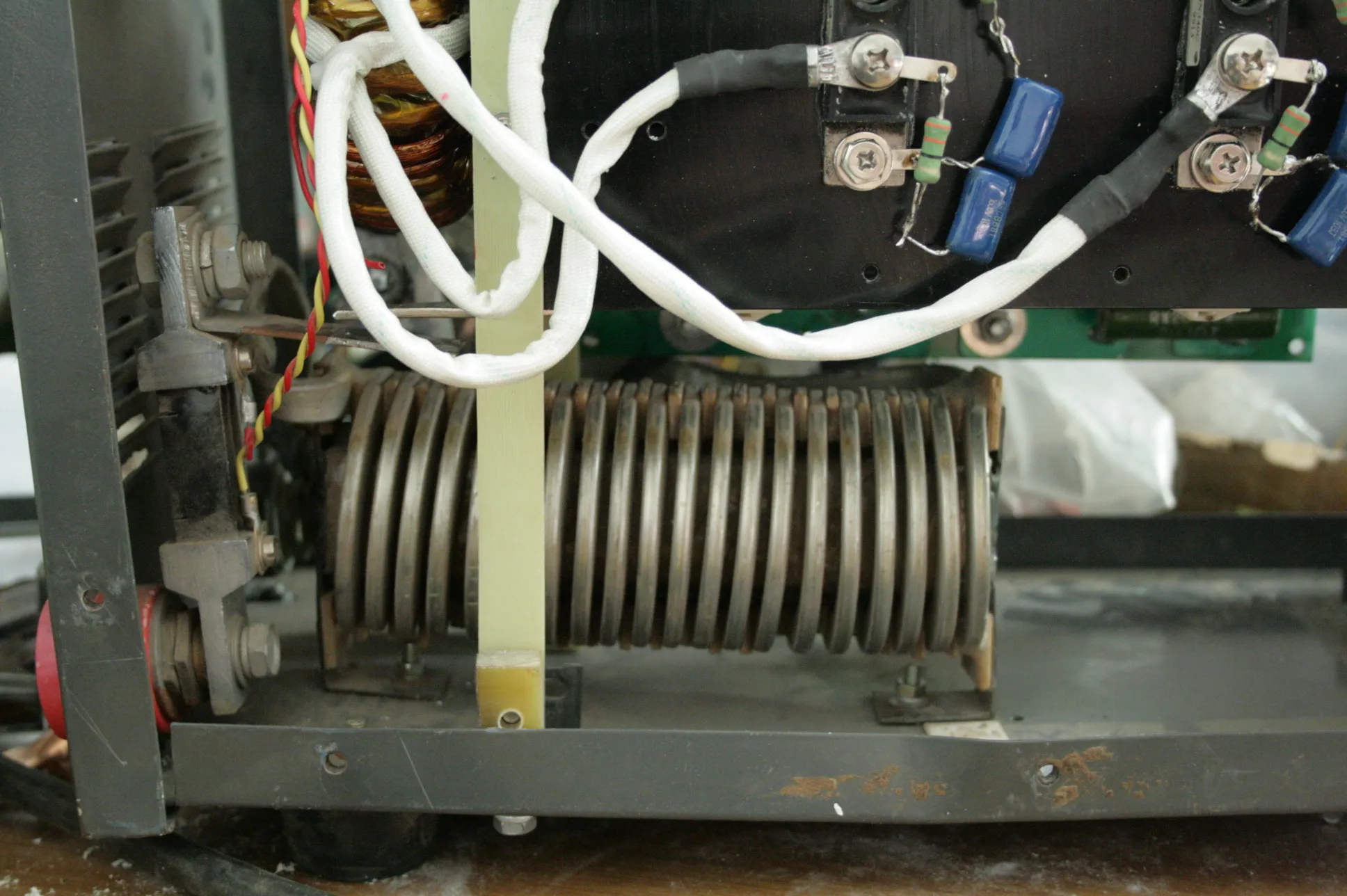

用的是別人報廢機的外殼,電抗也是原來的機器上的
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/71/2370951226898331.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/71/2370951226898382.jpg');}" onmousewheel="return imgzoom(this);">

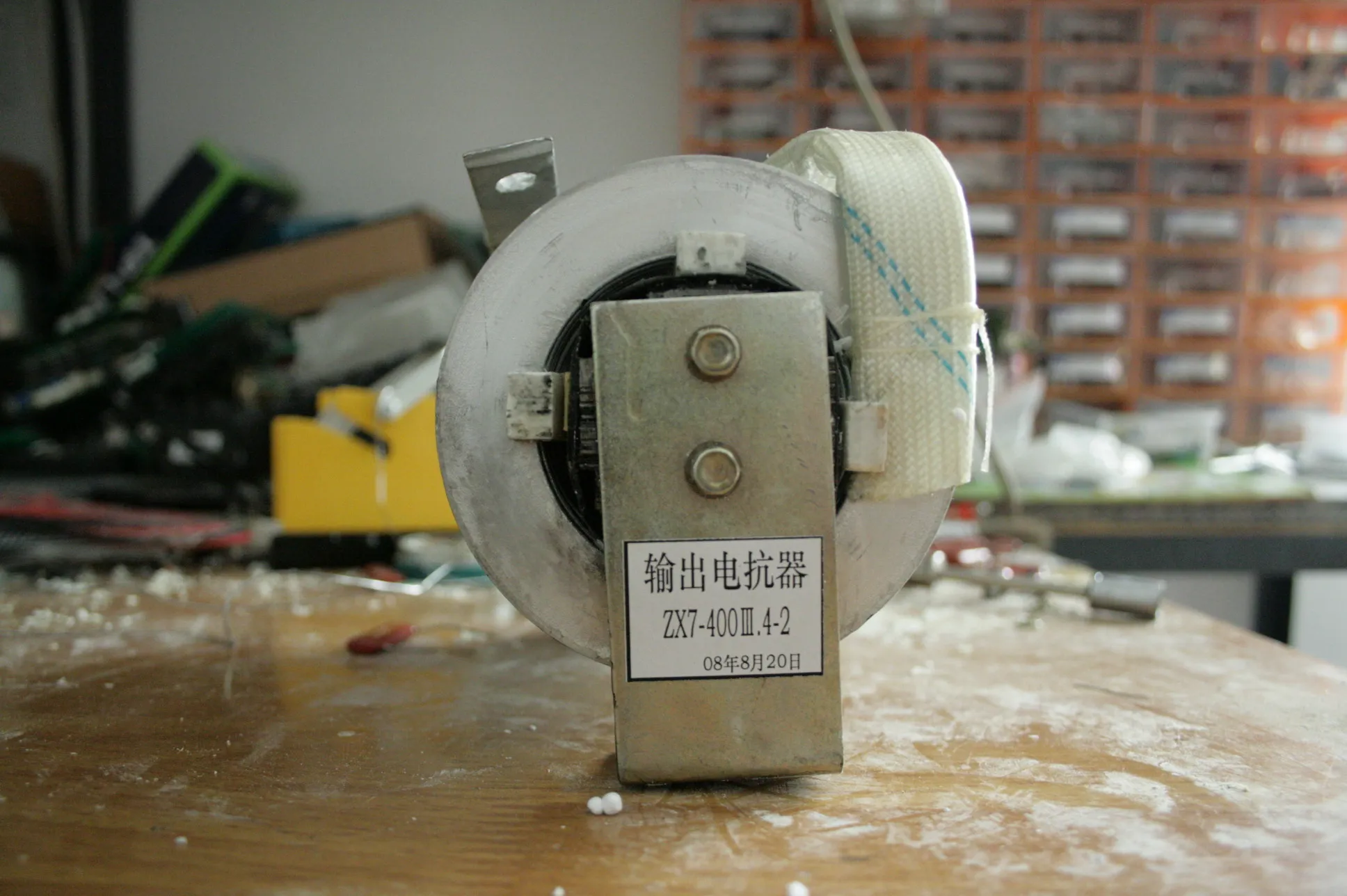

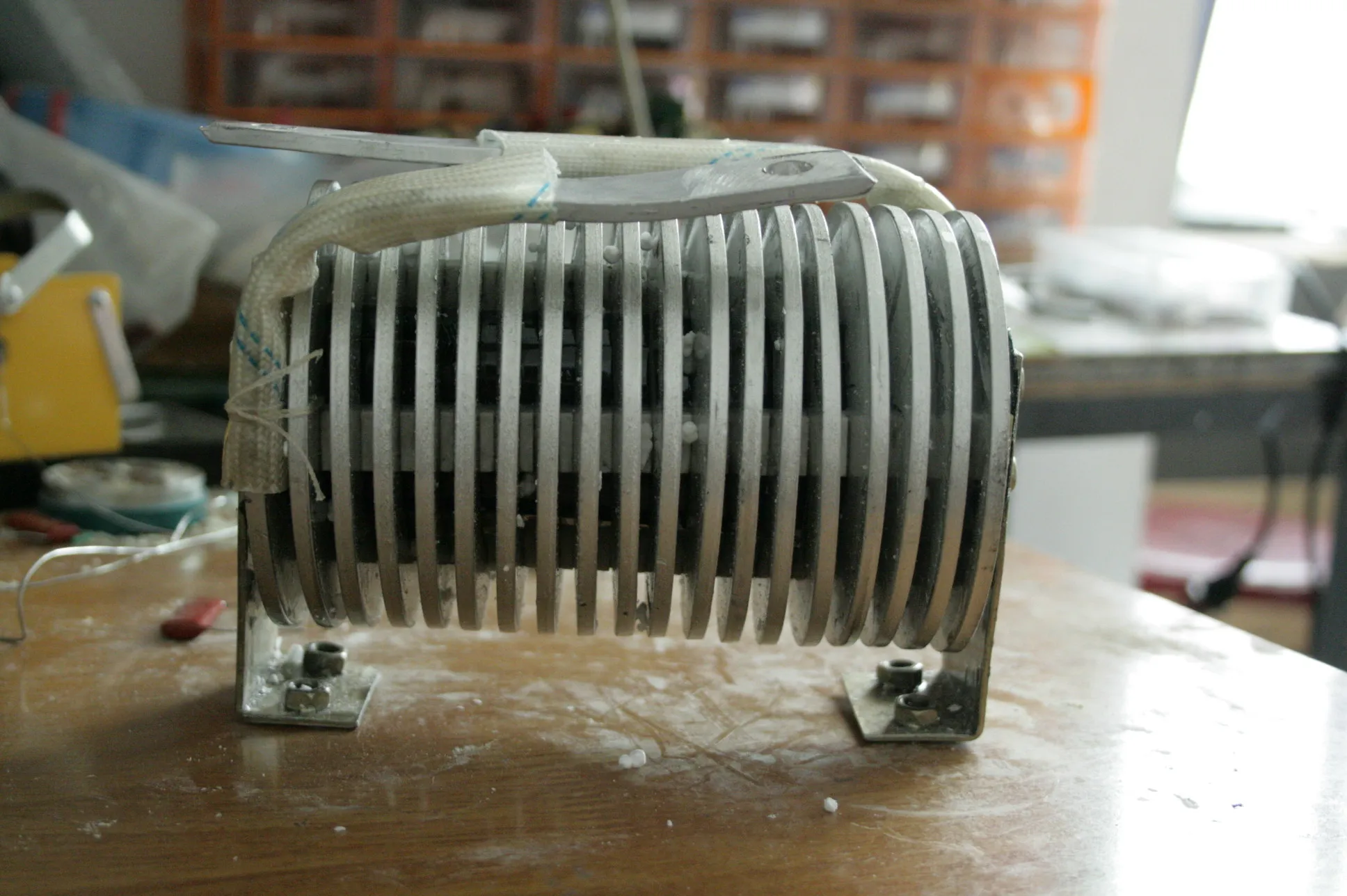

如果效果不好,則準備換這個,在山東那里定的,花費一百二十元
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/71/2370951226898485.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/71/2370951226898530.jpg');}" onmousewheel="return imgzoom(this);">

整機裝好,體積比易特流的稍大一點,重量也要重約兩公斤
先試幾天,再發到焊機廠去試一下暫載率.
用的模塊是歐派克的BSM150GB120DN2的,三相整流橋是一百安的,整流模塊用的是兩百安四百伏的兩個,變壓器也是按百分之六十的暫載率設計的,估計整個百分之六十的暫載率應該能上吧,如果不行就只能加大散熱器了.
呵呵,整臺機器,除了主變,控變,和三張電路板外,都是拆機件.連外殼都是舊的.

關注中

我鄉問以下你的控制板是哪里,可不可以短信聯系.我的電話13954173442

400a立繞電抗只要花費80元 ,可以買到!

不要打擊人家的積極性,如果批量大的話價格肯定能下來,就連一個電抗器都貴40元,你說空間大不大

今天成本核算了后,感覺成了四不象,
本來設計這款機的目的,就是想和單管機爭市場,定位的出廠價在兩千出頭,由于用料相對比單管機足,估計輸出電流和穩定性要比單管機好,這款機暫時成本在一千八左右,估計大量生產成本可做到一千六,但不包括工人工資,管理費用等在內
但是,今天對比計算后,發現再增加三到四百元,就可以裝一臺全橋軟開關的機了,我裝的全橋軟開關的機,暫時成本二千三,估計大量生產可控制到兩千一左右,這個價格也是單材料的成本價格(注:主變,控變,電抗,電路板均為外購,如自己生產,成本還可下降),
所以,想來想去,還不如生產全橋軟開關的機

如果全橋軟開關的zx7-400的機器價格能做到MOS機的價格就好了,那樣就可以完全取代MOS機了,但愿模塊的價格也和單管一樣能量越來越大,價格能降下來!不過最近聽易特流的代理商說易特流賣的相當好,廠里和經銷商都有錢賺,不服不行

今天調試了一下機器,在推力打最少時,焊接電流最大380安,短路電流430安,推力打最大時,焊接電流最大450安,短路電路500安.還可以調大,但沒調了.這是外接分流器測得的實際電流.
以400安左右電流連焊四根四個焊條,散熱器有微溫(還沒裝散熱風扇)
呵呵,想找個地方測暫載率
其實,能以一千七八左右的成本做出來的機,能接近五百安機的水平覺得還是滿合算的,就不知道市場的認可程度會是怎么樣
請教一下大家,此種機你們認可的價位是多少?我看一下生產還有沒有利潤

期待性能進一步提高,價格進一步降低.售后直到?jīng)]有,呵呵.理想化了.

大家好,其實模塊的價格現在相對便宜很多了,比高峰期間已經少了20-30%了,可能是各家的渠道不一樣,如果有需要韓國大衛的IGBT 或者二極管以及仙童的單管 二極管可以聯系我,保證好價格．謝謝!! 13728763590 QQ:373773015 鄧先生

你好,看你的焊機還是不錯的.能步能給我發過接線圖來看看.我的郵箱是bi200882@126.com.假如方便的話發個傳真吧．

好帖子大家分享 希望踴躍發言

原先計算的成本還可下降,
原先我一直用的歐派克的模塊,一百五十安的拿貨價是五百二,今天聯系了一個朋友,說用西門康的也不錯,一百五十安的可以給到三百幾,這樣一算,又可以省一百多,
現估計如用西門康的模塊,零部件成本可控制到一千五左右

您不說得星還真不知道是哪位高人.既搞銷售又搞焊機,真像東北人愛說二個字:忽悠.

我確實也是做銷售的,原先是得星的售后服務人員,現在是得星焊機東三省的總代,但哪里也沒規定銷售焊機的就不能生產焊機呀,正因?yàn)槲矣袖N售的渠道,我才想搞一款低價但不低質的機器.最起碼,我的機器加入了我的一些原創的東西,而不是單純的抄襲.
你可以指出我機器的不足,但你說我忽悠,我不愛聽
你有本事,可以發你機器的圖片來,讓大家說說,到底是誰在忽悠

IGBT用RC吸收可以,上面換相電容用475/250V 8-10只可以,電抗器70元,

半橋電路,用多了浪費

頂

呵呵,有對我這臺機器感興趣的朋友聯系了我,也有朋友想自己做,現在開始供應套料,套料包括:參考照片上焊好調好電路板三張,五十瓦控變一個,四百安非晶主變一只,電抗器一個,初級電流感應變壓器一個,次級感應電流的霍爾傳感器一個,以上八件套共計八百元,
  套件只需配上一個一百五十安的IGBT,兩個兩百安的的快恢,一個三相整流橋以及散熱器,風扇,外殼及表頭,電位器等小附件,連上線后,就可正常工作,標準電流為四百安.
  也有二手的IGBT模塊,可和上面配套使用,一百五十安的,歐派克的,三百五一個,西門康的,三百一個,拆機三相整流橋,五十元一個.全新兩百安快恢,六十元一個

三相整流橋新的才五十元一個.全新兩百安快恢也才五十元一個,老哥你賣貴了

橋是一百安的,進口的,相對耐沖擊要好一點,我現在用的可以不加輸入共?；蜍泦?dòng)什么的.
  快恢我也用的是中檔的,國產的三十幾的也有,但心里沒底,沒用過也不敢用,我用的是臺灣的
  當然,這些東西要是自己有渠道進,也可以不用我的呀,反正都是通用的

半橋,硬開關,西門子模塊,非晶主變這樣的配置質量也很可靠!

此款機準備準備投入生產了,現想在東北或靠近東北地區找生產機箱的廠家配套做機箱,請有意向的廠家聯系我

不知全套多少銀子?
