MC34063電流小改道!

我將5節手機電池芯并聯在一起,然后用MC34063制作一個升壓電路(見圖2)升至9V供電子琴用,可是輸出電流才幾十毫安!

R1:1k
R2:6.2K
R:180歐姆
Rsc:0.2歐姆
Ct:1000PF
Co:470uF
電感:47uH

我打算改用圖3(見圖3)的方案,就是在2腳加一個三極管和電阻.請問這個電阻選擇多大合適.三極管的參數有哪些要求,可以選擇哪些型號的?

全部回復(12)
正序查看
倒序查看
zwdeee
LV.2
2
2008-11-15 08:03
怎么沒人回復呀,自己頂上去
0
回復
2008-11-15 10:09
@zwdeee
怎么沒人回復呀,自己頂上去
5節手機電池并聯? 為什么不串聯? 并聯的電壓才1.2-1.4V. 升到9V有問題,而且34063供電電壓也不夠.
2腳出來不能直接去三極管, 要先串聯限流電阻//一個小電容(取值與輸入電壓有關),三極管可以用TIP41,2SD882或類似的管, BE的電阻取100歐姆.
0
回復
2008-11-15 12:34
34063一定要用功率電感才行的
0
回復
西平房
LV.7
5
2008-11-15 13:11
你把電池串聯到9v不就完了.電壓高一點也沒事.
0
回復
deng52030
LV.2
6
2008-11-15 14:36

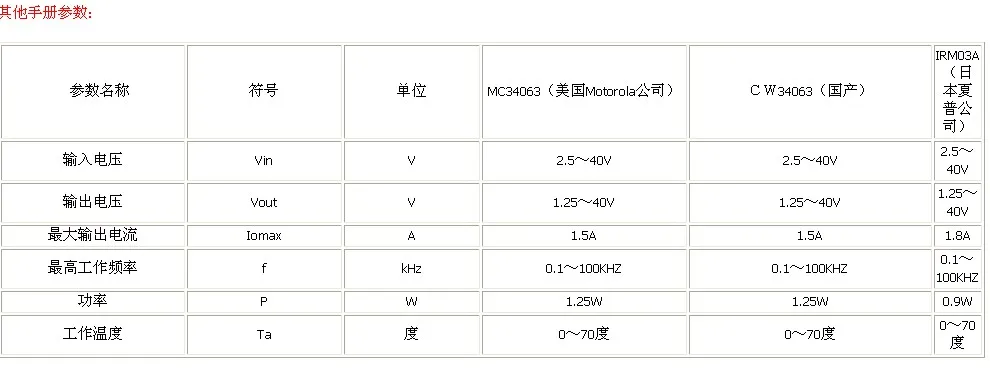

在實際應用中的注意:

1:快速開關二極管可以選用IN4148,在要求高效率的場合必須使用IN5819!

2:34063能承受的電壓,即輸入輸出電壓絕對值之和不能超過40V,否則不能安全穩定的工作.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/71/2952071226730999.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
deng52030
LV.2
7
2008-11-15 14:39
@deng52030
在實際應用中的注意:1:快速開關二極管可以選用IN4148,在要求高效率的場合必須使用IN5819!2:34063能承受的電壓,即輸入輸出電壓絕對值之和不能超過40V,否則不能安全穩定的工作.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/71/2952071226730999.jpg');}"onmousewheel="returnimgzoom(this);">
最大功率 才 1.25W.輸出 9V,不計 損耗,也只有 139ma電流通過吧.
0
回復
zwdeee
LV.2
8
2008-11-16 09:09
@deep_thought
5節手機電池并聯?為什么不串聯?并聯的電壓才1.2-1.4V.升到9V有問題,而且34063供電電壓也不夠.2腳出來不能直接去三極管,要先串聯限流電阻//一個小電容(取值與輸入電壓有關),三極管可以用TIP41,2SD882或類似的管,BE的電阻取100歐姆.
手機電池芯是4V的.
我以前是串聯用的,但是這樣有一個問題!每放電一次就會損壞一個電池芯,因此壞了我十幾個電池芯.
“BE的電阻取100歐姆”——是不是圖3中標的三極管基極到地之間的那個電阻?
“要先串聯限流電阻//一個小電容(取值與輸入電壓有關)”——用在這個方案中它們應分別取值多少呢?
0
回復
2008-11-16 22:34
@zwdeee
手機電池芯是4V的.我以前是串聯用的,但是這樣有一個問題!每放電一次就會損壞一個電池芯,因此壞了我十幾個電池芯.“BE的電阻取100歐姆”——是不是圖3中標的三極管基極到地之間的那個電阻?“要先串聯限流電阻//一個小電容(取值與輸入電壓有關)”——用在這個方案中它們應分別取值多少呢?
哦, 原來是鋰離子或LIPOLYMER, 不過電池一般是串聯使用的,條件是串聯前, 每節電池的電壓(容量)相同.
是的,100歐姆是并聯到三極管的BE之間.
串聯電阻估計220-330歐姆, 電容1000PF.
0
回復
zwdeee
LV.2
10
2008-11-23 11:02
@deep_thought
哦,原來是鋰離子或LIPOLYMER,不過電池一般是串聯使用的,條件是串聯前,每節電池的電壓(容量)相同.是的,100歐姆是并聯到三極管的BE之間.串聯電阻估計220-330歐姆,電容1000PF.
"三極管可以用TIP41,2SD882或類似的管"
我這兒沒有這管子.翻了一下,好象只有個SS8550和S8050達到1.5A.很多管子不認識...
我是4V升9V用,只要輸出達500毫安就足夠了. 1.5A的三極管行不行?"SS8550和S8050"選哪個好!
0
回復
2008-11-24 08:07
@zwdeee
"三極管可以用TIP41,2SD882或類似的管"我這兒沒有這管子.翻了一下,好象只有個SS8550和S8050達到1.5A.很多管子不認識...我是4V升9V用,只要輸出達500毫安就足夠了.1.5A的三極管行不行?"SS8550和S8050"選哪個好!
那試試SS8050吧. 如果不夠, 可以試試用2只并聯.

SS8550是PNP型的, 不能用.
0
回復
more_dragon
LV.1
12
2009-03-04 14:07
請問mc34064的輸出電流如何確定?是否可以作為電源供給給單片機?比如avr單片機
0
回復
lvyy
LV.1
13
2011-01-03 23:04

有沒有搞錯啊老大?你直接用塊12v免維護電瓶比4塊手機電池省錢多了啊。

0
回復
