LGK8-63等離子原故障為兩只二極管ZP50擊穿,后買回兩只ZP50A1200V換上試機空載電壓正常有高頻但不易起弧,就把高頻變壓器線對換(原修理員懷疑高頻變壓器塤壞就剪斷了末做標注)后能起弧切割,停機換一厚鐵板再試機,就不工作了無空載電壓輸出一查剛換的二極管又擊穿.
請幫分析一下是什么隱患會引起擊穿ZP50A1200V,另高頻變壓器引線能否對換接頭?
LGK8-63等離子切割機為什么老燒整流二極管
全部回復(10)
正序查看
倒序查看
@wkdqww
你好!!我參照成都生產的焊機回復你,請注意二極管極性,可能有反向的.還有注意高頻吸收回路,故障現象可能為二極管極性有錯和高頻竄入主回路引起重復故障!!!!0813-8892427 魏偉.
你好,二極管極性沒接錯.故障都是能切割工作當停止后再工作就擊穿整流管(管子是zp50A1200V)的前面阻容都沒問題.

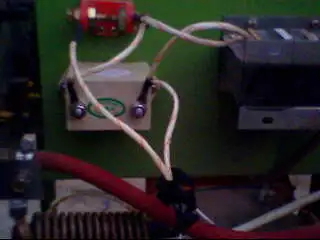

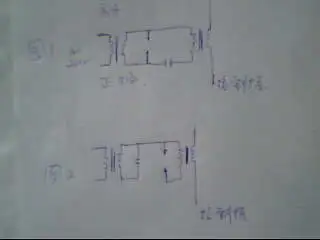

要不買的管子質量欠佳或耐壓不夠.再一就是有高頻串入擊穿管子(高頻部份前修理人員動過.我畫了一張高頻圖圖2是按本機所繪是否錯誤?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/70/1806551225175450.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/70/1806551225175480.jpg');}" onmousewheel="return imgzoom(this);">
要不買的管子質量欠佳或耐壓不夠.再一就是有高頻串入擊穿管子(高頻部份前修理人員動過.我畫了一張高頻圖圖2是按本機所繪是否錯誤?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/70/1806551225175450.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/70/1806551225175480.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@馬鞍山
你好,二極管極性沒接錯.故障都是能切割工作當停止后再工作就擊穿整流管(管子是zp50A1200V)的前面阻容都沒問題. 要不買的管子質量欠佳或耐壓不夠.再一就是有高頻串入擊穿管子(高頻部份前修理人員動過.我畫了一張高頻圖圖2是按本機所繪是否錯誤?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/70/1806551225175450.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/70/1806551225175480.jpg');}"onmousewheel="returnimgzoom(this);">
圖1對
0
回復
@馬鞍山
你好,二極管極性沒接錯.故障都是能切割工作當停止后再工作就擊穿整流管(管子是zp50A1200V)的前面阻容都沒問題. 要不買的管子質量欠佳或耐壓不夠.再一就是有高頻串入擊穿管子(高頻部份前修理人員動過.我畫了一張高頻圖圖2是按本機所繪是否錯誤?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/70/1806551225175450.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/70/1806551225175480.jpg');}"onmousewheel="returnimgzoom(this);">
你畫的圖1是正確的,另外屢屢燒毀二極管的原因有高頻 是否竄入,吸收是否損壞在有更換的二極管質量是否過關,從其帖子上看,二極管質量不好很值得去考慮.
0
回復
@馬鞍山
你好,二極管極性沒接錯.故障都是能切割工作當停止后再工作就擊穿整流管(管子是zp50A1200V)的前面阻容都沒問題. 要不買的管子質量欠佳或耐壓不夠.再一就是有高頻串入擊穿管子(高頻部份前修理人員動過.我畫了一張高頻圖圖2是按本機所繪是否錯誤?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/70/1806551225175450.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/70/1806551225175480.jpg');}"onmousewheel="returnimgzoom(this);">
擊穿二極管,一般是高頻旁通電容失容,或者虛焊,虛接所致,12千伏的高壓電容很愛損壞,最好換掉,二極管并聯電容也換掉才行.因為一旦旁通電容失效,2500伏的高頻加到二極管上必定擊穿.
