設計一款300W的LLC變換器,采用L6599芯片.參數如下:
Vin=320~420Vdc,正常工作點為400V.
Vout=20~31Vdc,效率關注區域為24~28.5V,要求60%-100%負載效率達到94.5%
設計變壓器匝比為24:3:3.Lm=350uH.Lr=85uH.Cr=22nF.
現在遇到以下問題,
1,低壓輸出時空載進入Burst模式,頻率達到380K了,即使將匝比改小,將最高頻率放開也不能進入連續模式.(6599最高頻率為500K)
2,滿載全范圍效率很難達到94.5%.除了增加Lm,不知還有什么招可增加頻率?(死區時間6599是不可改.副邊用100V的肖特基)
請各位高人支招,謝謝.
LLC電路求救.
全部回復(19)
正序查看
倒序查看
@morning
算匝比的..低壓輸出是值多少V?說清楚點.
低壓是20V,

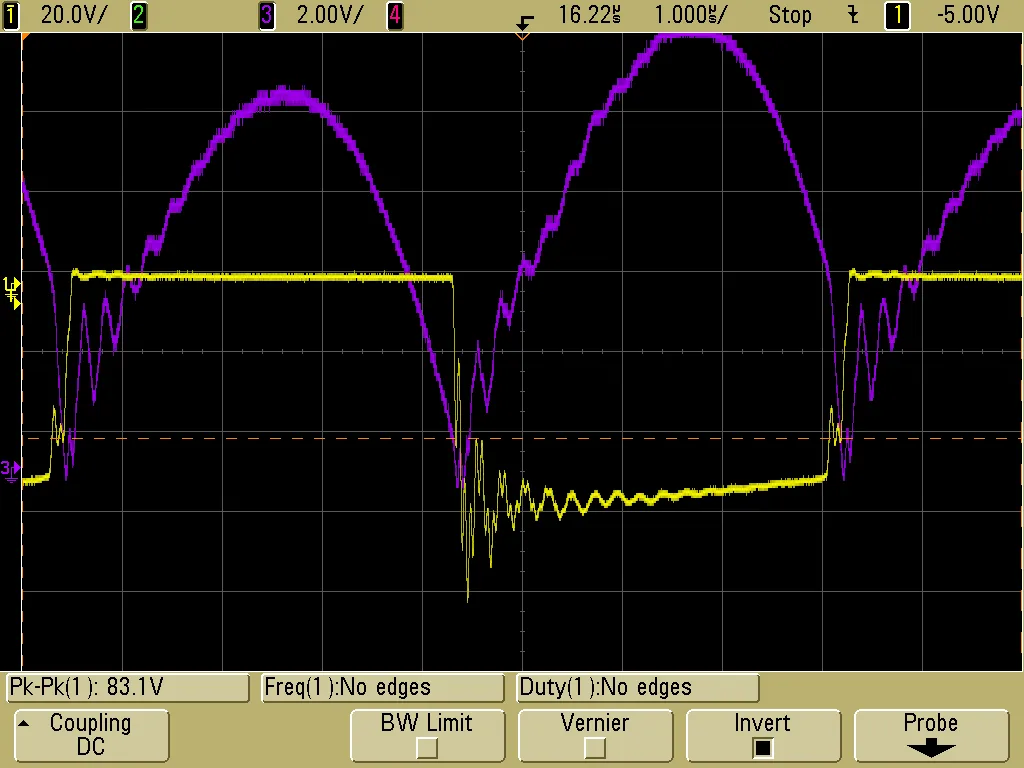

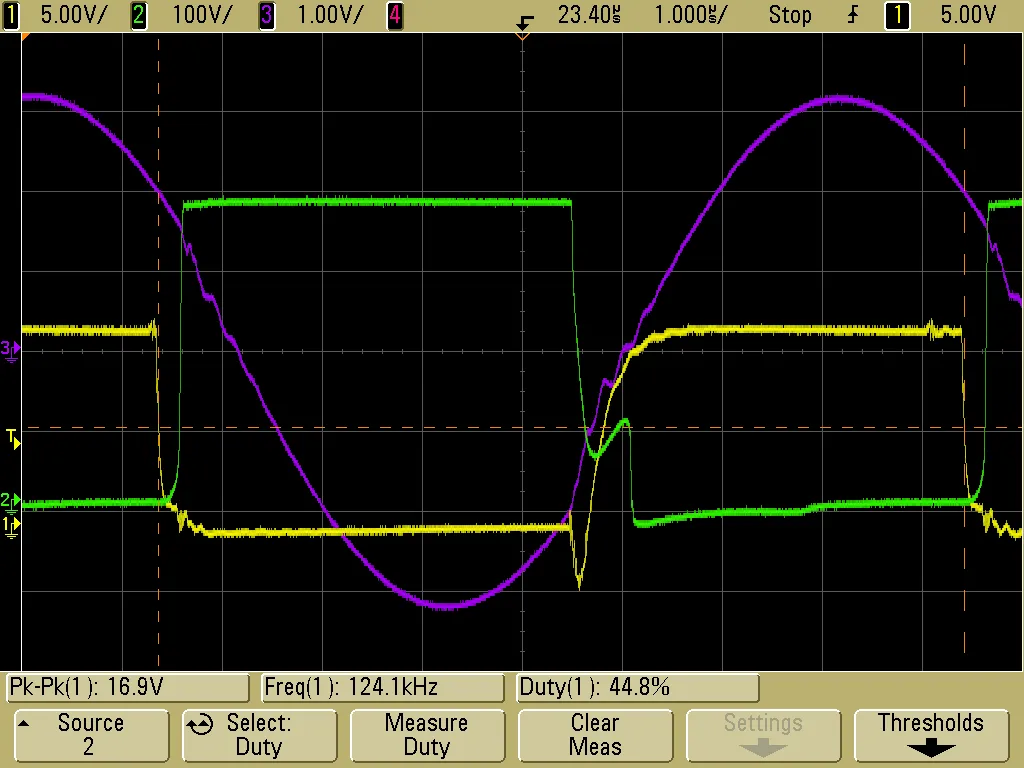

測試效率低是因為下管不可實現ZVS,而副邊電流也不對稱,一個二極管不可實現ZCS.下管驅動有問題,波形如下.請各位大蝦幫分析.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/70/439061224664936.png');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/70/439061224664945.png');}" onmousewheel="return imgzoom(this);">
測試效率低是因為下管不可實現ZVS,而副邊電流也不對稱,一個二極管不可實現ZCS.下管驅動有問題,波形如下.請各位大蝦幫分析.


0
回復
@zhouxiaoyi
低壓是20V,測試效率低是因為下管不可實現ZVS,而副邊電流也不對稱,一個二極管不可實現ZCS.下管驅動有問題,波形如下.請各位大蝦幫分析.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/70/439061224664936.png');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/70/439061224664945.png');}"onmousewheel="returnimgzoom(this);">
死區時間不能調整么?還有為啥工作頻率不設計在fp之下?
等偶把偶的office裝好了,幫你算算..
等偶把偶的office裝好了,幫你算算..
0
回復
@zhouxiaoyi
在二次側繞組上正向?qū)〞r并不會出現尖峰,只有二極管的反向恢復才出現尖峰.曾經在二極管上加20歐+2200P的RC,但效果不佳.個人覺得二次側并電容只會變更壞,不知能否講解下原因.
并電容后,抑制了電壓上升率,使由二極管反向恢復引起的過電壓被抑制,另外;并電容后;實際變成了LLCC網絡,開環的系統輸出特性變得更緩.
并電容時建議先仿真一下,LLCC可能會使系統進入非單調狀態.
并電容時建議先仿真一下,LLCC可能會使系統進入非單調狀態.
0
回復
@zhouxiaoyi
個人的理解希望變壓器的寄生電容很小,使得寄生震蕩頻率很高,對LLC諧振影響小.如果在繞組上加電容啟不變壞.此方案一直沒做實驗.
從第五帖可以看出下管的VDS沒有下降到零又馬上彈起,實在是想不通,除非此時上管開通才有可能呀,此開關頻率接近諧振頻率.
測試還發現以下波形

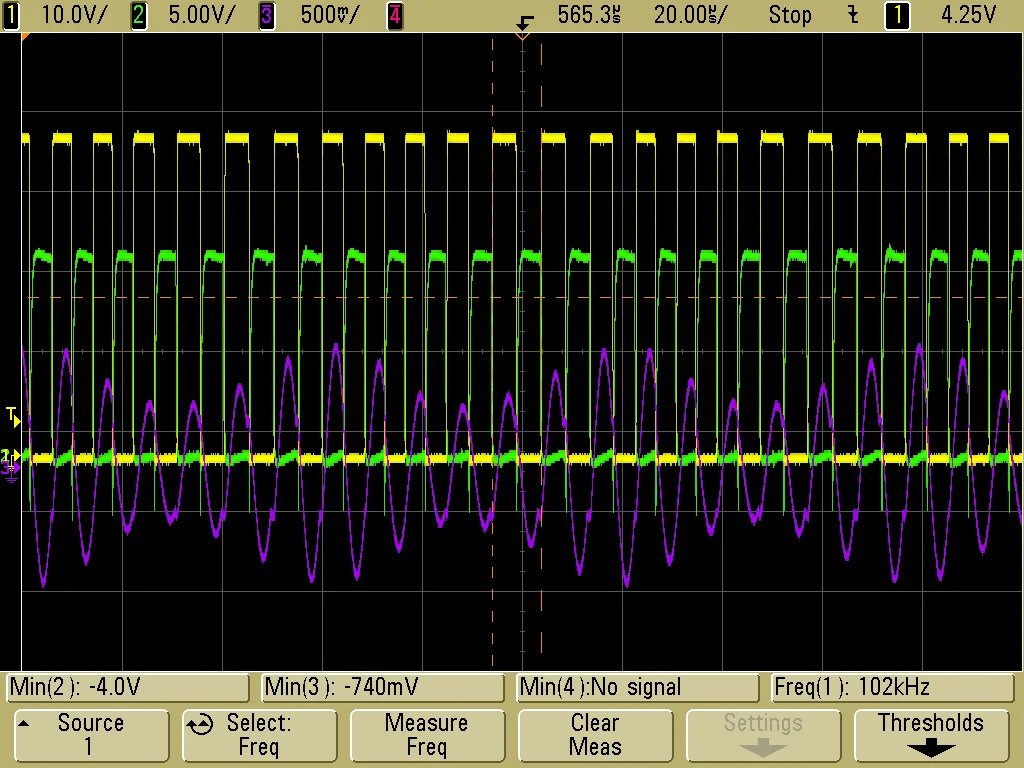

在高壓輸出時,開關頻率大于諧振頻率時,波形如下,3通道是諧振電流,不知道諧振電流峰值為何每個周期都變化
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/70/439061225076090.png');}" onmousewheel="return imgzoom(this);">

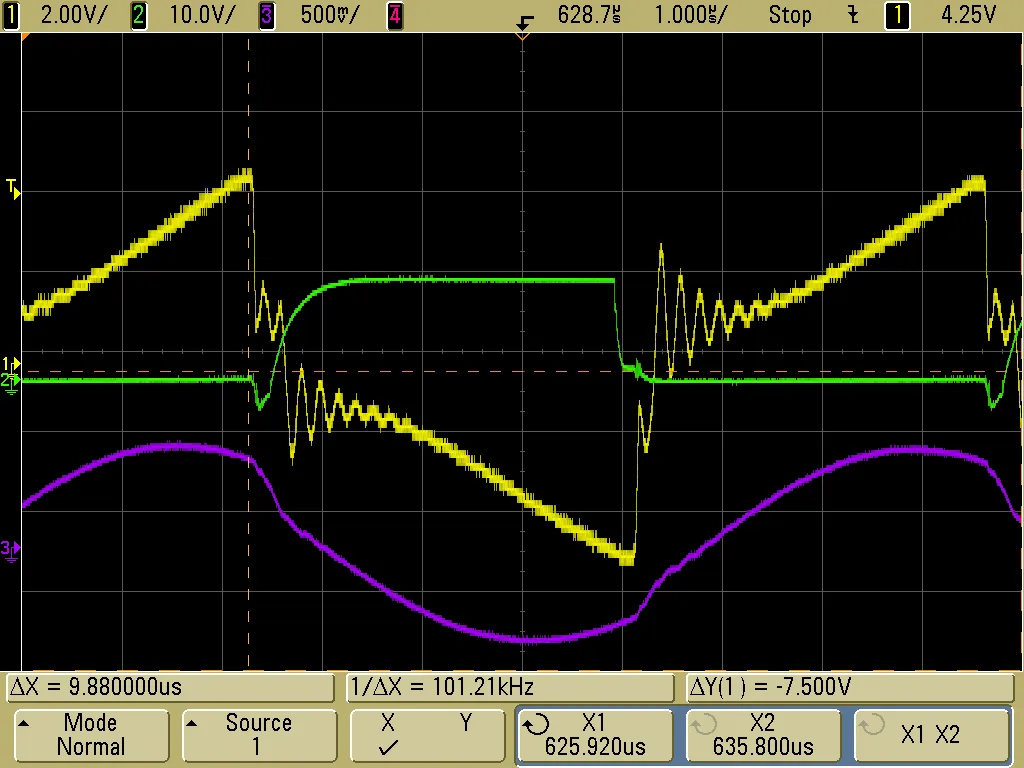

在低壓輸出,開關頻率小于諧振頻率時,波形如下,1通道是下管的VDS.波形實在是太差,不知原因.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/70/439061225076246.png');}" onmousewheel="return imgzoom(this);">
測試還發現以下波形
在高壓輸出時,開關頻率大于諧振頻率時,波形如下,3通道是諧振電流,不知道諧振電流峰值為何每個周期都變化

在低壓輸出,開關頻率小于諧振頻率時,波形如下,1通道是下管的VDS.波形實在是太差,不知原因.

0
回復
@zhouxiaoyi
從第五帖可以看出下管的VDS沒有下降到零又馬上彈起,實在是想不通,除非此時上管開通才有可能呀,此開關頻率接近諧振頻率.測試還發現以下波形在高壓輸出時,開關頻率大于諧振頻率時,波形如下,3通道是諧振電流,不知道諧振電流峰值為何每個周期都變化[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/70/439061225076090.png');}"onmousewheel="returnimgzoom(this);">在低壓輸出,開關頻率小于諧振頻率時,波形如下,1通道是下管的VDS.波形實在是太差,不知原因.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/70/439061225076246.png');}"onmousewheel="returnimgzoom(this);">
諧振電流峰值每個周期都變化,是因為系統不穩定.
0
回復
@zhouxiaoyi
從第五帖可以看出下管的VDS沒有下降到零又馬上彈起,實在是想不通,除非此時上管開通才有可能呀,此開關頻率接近諧振頻率.測試還發現以下波形在高壓輸出時,開關頻率大于諧振頻率時,波形如下,3通道是諧振電流,不知道諧振電流峰值為何每個周期都變化[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/70/439061225076090.png');}"onmousewheel="returnimgzoom(this);">在低壓輸出,開關頻率小于諧振頻率時,波形如下,1通道是下管的VDS.波形實在是太差,不知原因.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/70/439061225076246.png');}"onmousewheel="returnimgzoom(this);">
哪位高手知道12貼的第一個波形中三通道的包絡線波形是怎么回事,環路?還是驅動?
