MC34063+MOSFET擴流應用

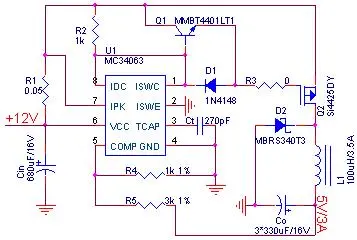

大家覺得下圖電路可以實現設計目的嗎?目前手上沒板子,不好測試驗證,所以請大家發表意見.
全部回復(140)
正序查看
倒序查看
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/27/1111117264.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@candid
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/27/1111117264.jpg');}"onmousewheel="returnimgzoom(this);">
關注中....
0
回復
我發一個AMC34063+9435(12V-5V)的請參考
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/27/1111128499.gif');}" onmousewheel="return imgzoom(this);">
微橋科技 0755-83991588
http://www.micro-bridge.com/AMC34063.asp
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/27/1111128499.gif');}" onmousewheel="return imgzoom(this);">
微橋科技 0755-83991588
http://www.micro-bridge.com/AMC34063.asp
0
回復
@micro-bridge
我發一個AMC34063+9435(12V-5V)的請參考[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/27/1111128499.gif');}"onmousewheel="returnimgzoom(this);">微橋科技0755-83991588http://www.micro-bridge.com/AMC34063.asp
多謝!
我兩年前做過類似你這樣的電路,還行.現在電流大了,再這樣做的話mosfet比較熱,因為該電路驅動能力不足,若以減小R6、R9阻值來增加驅動能力的話,電阻本身又承受不了那么大功率(＝12*12/(R6+R9))
我兩年前做過類似你這樣的電路,還行.現在電流大了,再這樣做的話mosfet比較熱,因為該電路驅動能力不足,若以減小R6、R9阻值來增加驅動能力的話,電阻本身又承受不了那么大功率(＝12*12/(R6+R9))
0
回復
@micro-bridge
我發一個AMC34063+9435(12V-5V)的請參考[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/27/1111128499.gif');}"onmousewheel="returnimgzoom(this);">微橋科技0755-83991588http://www.micro-bridge.com/AMC34063.asp
你這個圖行是行,但是34063,R8 R6將發熱嚴重!摟主給的圖就不會哦
0
回復
@juanling
哈哈……我可以負責任的告訴你:做到2A完全沒有問題,最好你把R3該一該,該成10歐姆左右,還有就是你這個電路沒有保護功能,比方說過流保護,你CT取270PF頻率會不會有點高呢?用330470試試
首先謝謝你的關注和建議,我的說明如下:
1、R3是可以該的,一般在10歐姆內選
2、Ct也是可以選,這里取270PF是想讓頻率高點(mc34063做控制器其功耗
很小的,頻率可以高點,當然最好在100k以內),可以減小濾波器件
3、過流保護由R1來實現
1、R3是可以該的,一般在10歐姆內選
2、Ct也是可以選,這里取270PF是想讓頻率高點(mc34063做控制器其功耗
很小的,頻率可以高點,當然最好在100k以內),可以減小濾波器件
3、過流保護由R1來實現
0
回復
@power.zhao
2A是沒有問題.我有圖紙.過流點是2.8A.
zhaozhonghua先生:
你有34063降壓擴流2.8A的原理圖,麻煩發一份給我參考一下,我現在做一個輸入18V,輸出7.2V/2A的電路,但是R1我用0.2E電阻,其電阻兩端的電壓是380mV,電流為1.9A佰電34063的開關電流不是只有1.5A嗎.所以我想應該是我的電路問題,麻煩您指教,我感激不盡,如果您有需要我?guī)兔χ?我力盡所能.謝謝 !我的E-Mail是Lina742@126.com
你有34063降壓擴流2.8A的原理圖,麻煩發一份給我參考一下,我現在做一個輸入18V,輸出7.2V/2A的電路,但是R1我用0.2E電阻,其電阻兩端的電壓是380mV,電流為1.9A佰電34063的開關電流不是只有1.5A嗎.所以我想應該是我的電路問題,麻煩您指教,我感激不盡,如果您有需要我?guī)兔χ?我力盡所能.謝謝 !我的E-Mail是Lina742@126.com
0
回復
@micro-bridge
我發一個AMC34063+9435(12V-5V)的請參考[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/27/1111128499.gif');}"onmousewheel="returnimgzoom(this);">微橋科技0755-83991588http://www.micro-bridge.com/AMC34063.asp
小弟想做個3V升5v的,請各位高手指點
http://bbs.dianyuan.com/topic/75391
http://bbs.dianyuan.com/topic/75391
