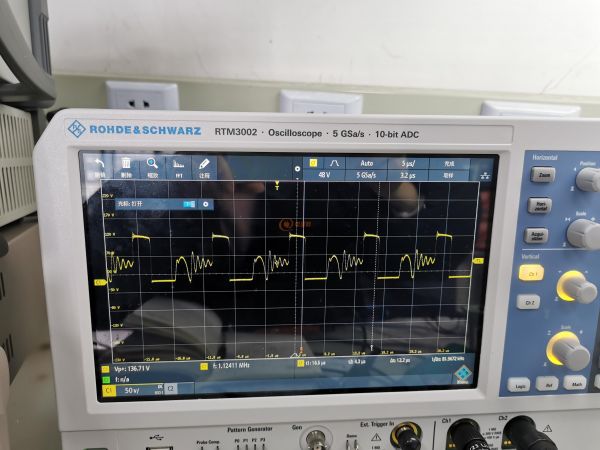

圖一是雙管正激的D-S 波形 我看網上的波形都有平臺 說是磁復位的問題 我這個波形怎么沒有呢，正常么？

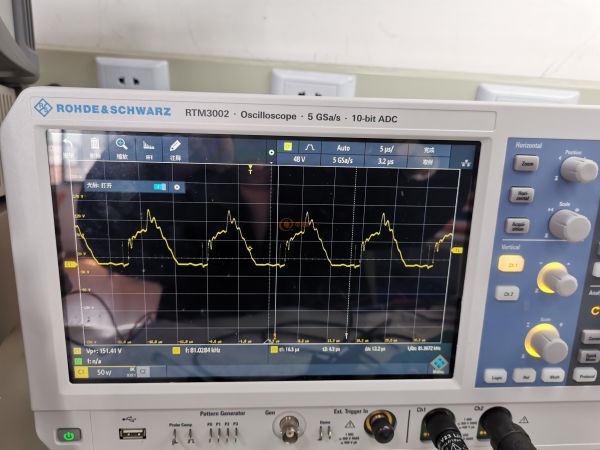

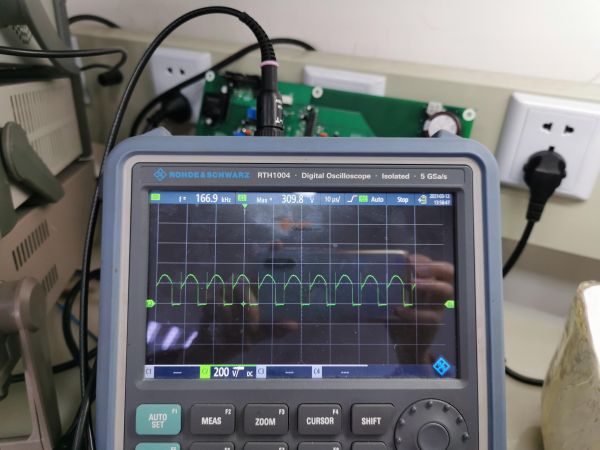

圖二圖三是次級肖特基的陰-陽的波形，太奇怪了?？墒遣还茉趺凑{(diào)試參數，波形都是一樣的。
這個板子的初次級的管子發熱都特別嚴重，請各位大神指教一下，不勝感激。（我第一次做正激，沒什么經驗，公司同事也沒做過正激。）
雙管正激波形問題
全部回復(10)
正序查看
倒序查看
@水鄉電源
請上傳輸入條件和輸出要求，以及變壓器數據、原理圖等
帶PFC,輸入400V,輸出48V,5A。變壓器是ETD34，初級比次級比VCC=74:22:3。次級肖特基用的是STTH2003C6T.原理圖如下/upload/community/2021/03/31/1617153960-42806.pdf
0
回復
@蘑菇0908
帶PFC,輸入400V,輸出48V,5A。變壓器是ETD34，初級比次級比VCC=74:22:3。次級肖特基用的是STTH2003C6T.原理圖如下/upload/community/2021/03/31/1617153960-42806.pdf
首先，你的初級圈數太多，
ETD34或者EC35，初級不超過50圈，然后你的頻率也太高。
減少圈數，同時降低頻率，
降到100K、初級40-45T
按照ETD34的AL值2780，77*77*2780=16.48mH，這樣的感量太大。
如果板子體積允許，建議用EC3542，65K頻率，初級50T溫度好很多
還有那個R310電阻，要換成電容
0
回復
@水鄉電源
首先，你的初級圈數太多，ETD34或者EC35，初級不超過50圈，然后你的頻率也太高。減少圈數，同時降低頻率，降到100K、初級40-45T按照ETD34的AL值2780，77*77*2780=16.48mH，這樣的感量太大。如果板子體積允許，建議用EC3542，65K頻率，初級50T溫度好很多還有那個R310電阻，要換成電容
我之前把頻率調到了82k,這個變壓器的參數是在頻率82K左右試的，我也試過匝比42:13，效果是一樣的。
R310我是一直用的電容來著。這個板子剛通電這個電阻就燒了，就看到弄錯了，應該用電容。
就是MOS管加肖特基加變壓器 發熱特別嚴重。還有這個肖特基波形，特別奇怪。
