主要描述

S7133S是一款高性能恒流、恒壓的原邊反饋控制器，適用于各種低功耗AC/DC充電器和適配器應用場合。該控制器采用原邊反饋控制機制，無需光耦和TL431即可以實現高精度的電壓輸出。

在恒流控制模式中，可以通過改變與CS管腳連接的Rcs電阻阻值來調節輸出電流大小。在恒壓控制模式下，S7133S使用了多種工作模式以得到高轉換效率和小的音頻異響。S7133S內置輸出線損補償，并可以通過修改反饋電阻阻值調整補償比例， 以達到適應各種不同輸出導線線損要求，可以有效的補償輸出電流在輸出線上引起的線損壓降。在恒流模式和重負載下S7133S工作于PFM，而在輕載和中度負載下同時減小Ipeak和工作頻率，以優化轉換效率，避免音頻異響。

S7133S具有多重的保護功能，包括輸出開路\短路保護、VCC過壓保護，過溫保護等。

S7133S采用SOP-7封裝。

特點

• Ø≤75mW待機功耗，滿足六級能效要求
• Ø準諧振工作機制，提高系統效率
• Ø內置功率三極管
• Ø恒壓、恒流精度高
• Ø輸出線損補償可調
• Ø內置輸入線電壓補償
• Ø輸出開路、短路保護
• ØVCC電壓鉗位
• Ø過溫保護

應用范圍

• Ø手機、無繩電話、PDA、MP3和其它便攜式設備等的適配器、充電器
• ØLED驅動電源
• Ø線性電壓和 RCC開關電源升級換代

PC、TV 等設備使用的輔助電源

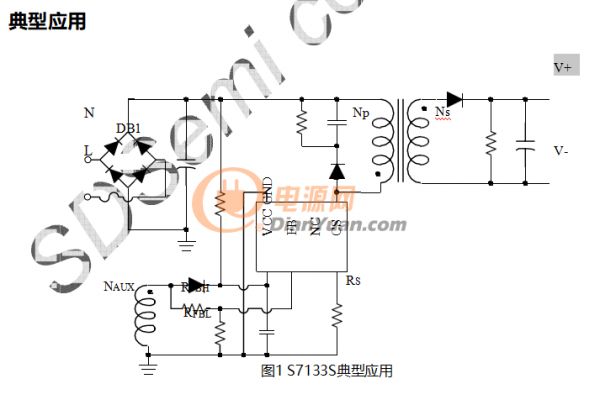

原理圖

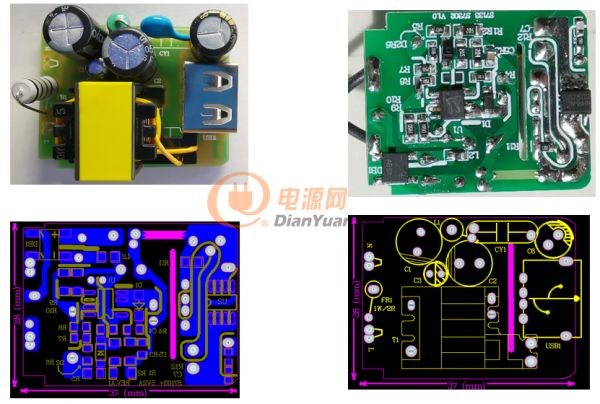

樣機實物圖及PCB
