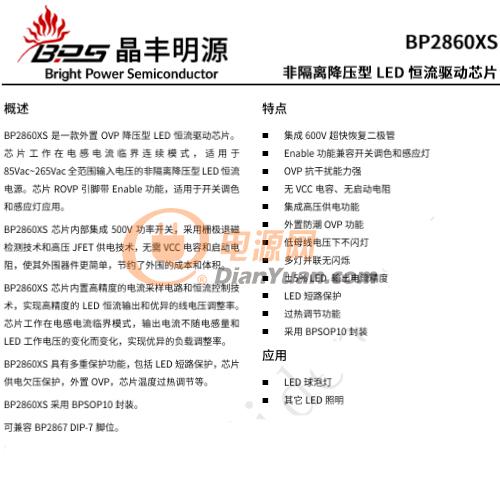

一、概述

     BP2860XS是一款外置OVP降壓型LED恒流驅動芯片。芯片

工作在電感電流臨界連續模式，適用于85Vac~265Vac全范圍輸

入電壓的非隔離降壓型LED恒流電源。芯片ROVP引腳帶Enable

功能，適用于開關調色和感應燈應用。

      BP2860XS芯片內部集成500V功率開關，采用柵極退磁檢測

技術和高壓JFET供電技術，無需VCC電容和啟動電阻，使其外圍

器件更簡單，節約了外圍的成本和體積。

      BP2860XS 芯片內置高精度的電流采樣電路和恒流控制技術，

實現高精度的LED恒流輸出和優異的線電壓調整率。芯片工作在電

感電流臨界模式，輸出電流不隨電感量和LED工作電壓的變化而變

化，實現優異的負載調整率。

      BP2860XS具有多重保護功能，包括LED短路保護，芯片供電

欠壓保護，外置OVP，芯片溫度過熱調節等。

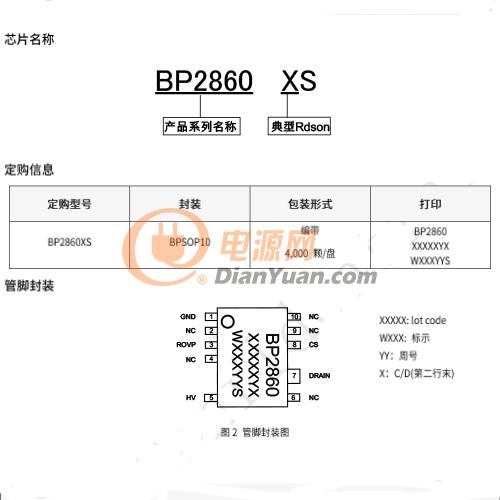

      BP2860XS采用 SOP10封裝。

      可兼容 BP2867   DIP7腳位。

二、特點

■ 集成 600V 超快恢復二極管

■ Enable功能兼容開關調色和感應燈

■ OVP 抗干擾能力強

■ 無VCC電容、無啟動電阻

■ 集成高壓供電功能

■ 外置防潮O(jiān)VP 功能

■ 低母線電壓下不閃燈

■ 多燈并聯無閃爍

■ 士5% LED 輸出電流精度

■ LED短路保護

■ 過熱調節功能

■ 采用SOP10封裝

三、應用

■ LED球泡燈

■ 其它LED照明
