好久沒發帖了，最近在忙著研發新款高壓電子負載和光隔離探頭，希望今年那個電源直播：全程軟開關的移相全橋，直播的時候能帶來和大家見面。

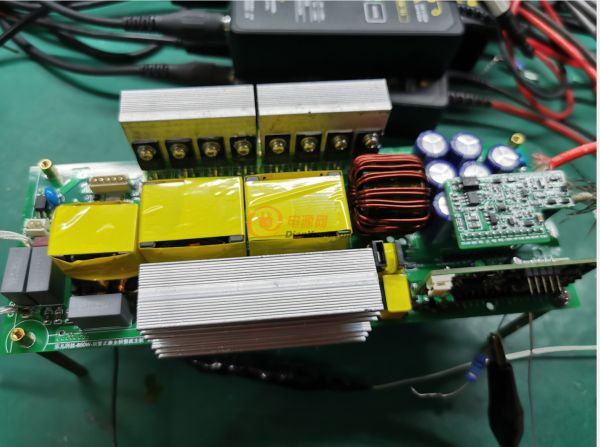

去年年末的時候做了個小LED電源，100-300v的AC輸入，VOUT max：56v 650w，三合一調光+通信控制。

PFC采用了新電元的多段式QR pfc，實際采用2鍛，110v輸入，400v 輸出，效率可以達到95-96的效率非常的不錯，這個pfc也是移相全橋直播里面的輸入直流母線了。

DC-DC一共采用了，NCP1396的LLC，NCP1252的雙管正激和全橋整流雙管正激。

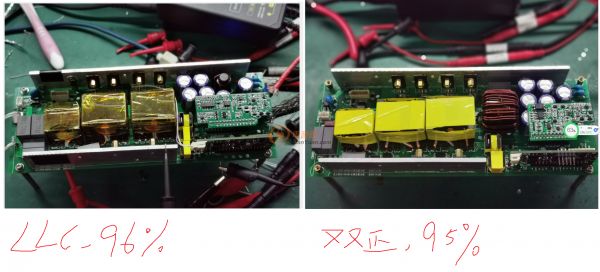

當然效率最高的肯定是LLC，整機可以達到94左右的效率要是加同步可以達到95-96。

雙管正激那個效率略低，整機93左右，但是llc那個輸出范圍是在是太小了，要做到50%輸出電壓，調光燈不閃，做不到?jīng)]有那個技術。雙管那個效率低一點，但是范圍寬，完全就是一臺0-56v的可調自冷電源了。

重點來了，當時畫板子的時候，順手畫了個輸出全橋整流的雙管正激，雙管正激輸出全橋整流？4個二極管？是的，就是這樣，管子電壓比傳統整流的低了一倍，56v輸出傳統的用的是400v超快，全橋整流這個用的200v肖特基，雖然效率雖低于傳統的整機只有92.5左右的效率。但是這個輸出規格是56v，如果我要做100v，200v那這個全橋就非常有優勢了！

然后在測試的時候發現個問題，就是輸出全橋整流以后，隨著負載的加大，變壓器會慢慢的進入飽和？然后我是仿真了有仿真，在觀察實際波形，如果你不調低變壓器的主電感，他達到一定的電流強度以后一定會飽和，最后機子保護了。飽和了這個肯定是是激勵電流不夠了，但是光知道這個沒用??！關鍵是我們在設計的時候如何計算初級變壓器的電感量？根據電感量來計算電流大小來設計其他外圍電路。

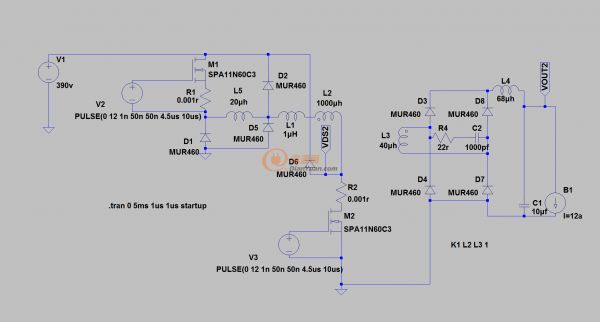

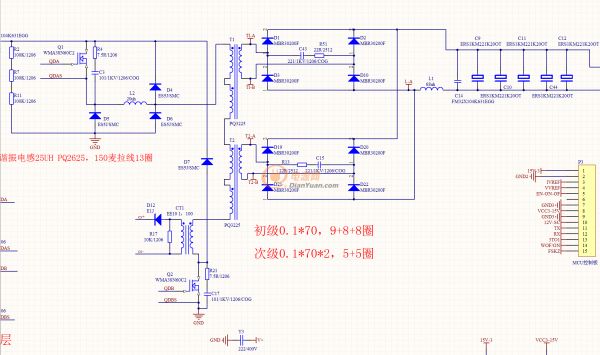

先上電路圖：

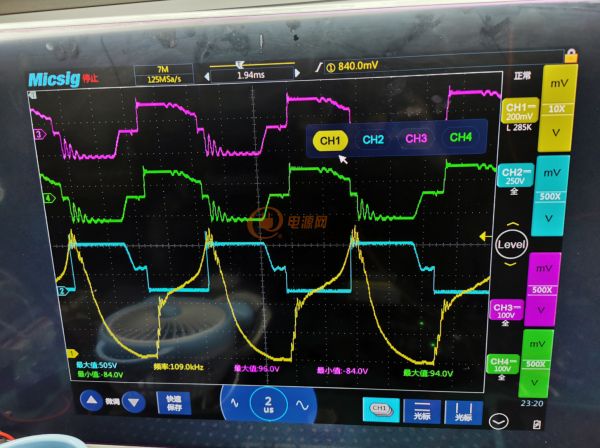

那么在突然加個負載進去以后，開始出現飽和波形：

3.4通道是2個變壓器次級波形，2通道是初級下管VDS黃色是初級電流波形

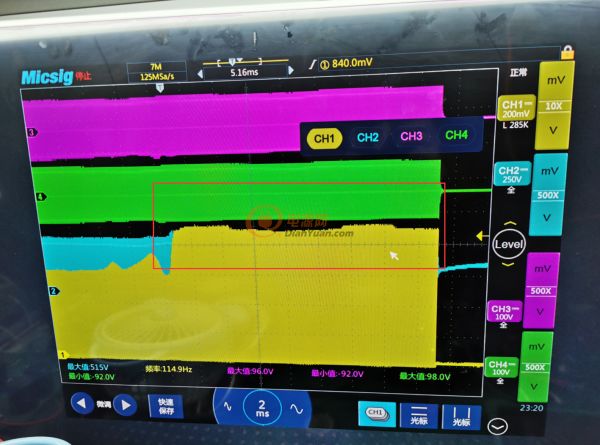

展開紅方框里面的波形，可以看到黃色的電流開始翹了

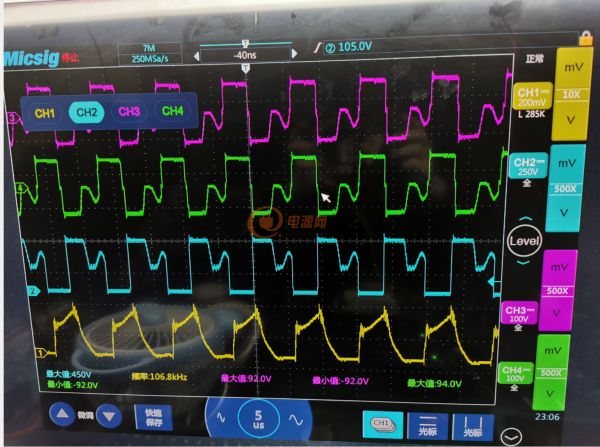

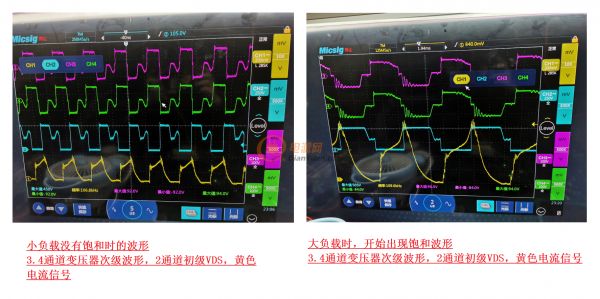

對比一下飽和沒有飽和時的波形：

可以看到?jīng)]有飽和的時候，3.4通道次級的波形有個溝溝，而飽和的時候是個平臺，我猜這是個轉折點。

至于發生飽和以后，做了以下2點措施可以改成飽和點：

1，減低初級變壓器的電感量，激勵電流會變大，帶來的問題是那些箝位的二極管也會跟著發熱，畫板的時候封裝不是很好確定！

2，減低輸出續流電感，這個有一定的效果，但是沒有減低變壓器的激勵電感來的直接。

這個全橋整流的方式，很像是正反激電源，但是不一樣的是初級還串了個電感，那個電感必不可少，能極大的電流斜率，輸出二極管尖峰就非常小了，上圖那些波形就是非常好的證明。

這個正反激，在同樣的輸出的電壓下變比幾乎是傳統雙管的一半。二極管耐壓減低很多，做點輸出范圍寬一點的高壓，全橋整流是非常好的方式，低壓大電流可以是全波整流。就是不知道怎么理論的去計算那個飽和點，感覺這個磁路比較復雜，不好分析！所以發帖求助下大俠，2021年3月10日晚

---
