臺達DPS-400AB-9故障求助(3.3v無法帶載)

臺達ATX電源輸出有故障:+3.3V帶負載(大于500mA)立刻電壓掉到2.2V。

檢查+5V,與+12V,電子負載帶載正常,5v可以帶載到20A,壓降到4.5V,不會進入保護。

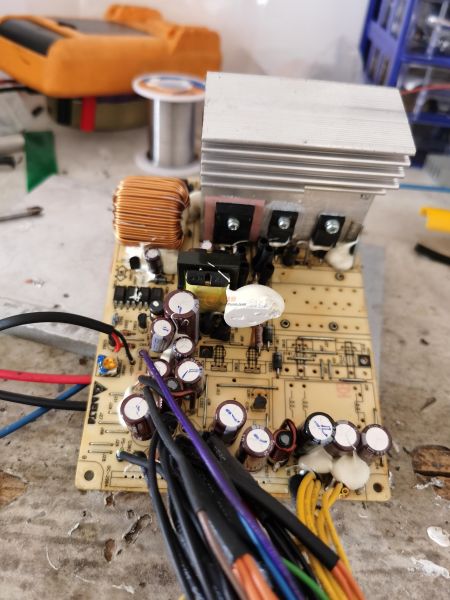

IMG_20200726_110929

電源是主動PFC,工作正常+380V,3843主控雙管正激。

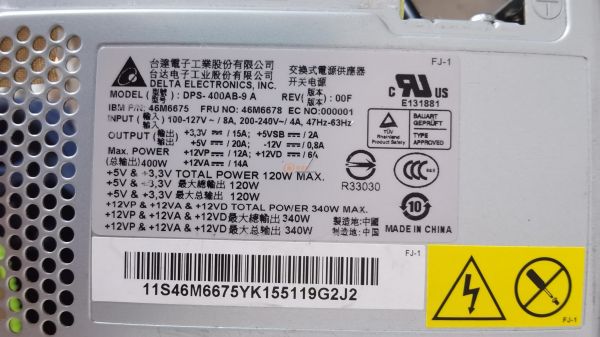

IMG_20200625_150729

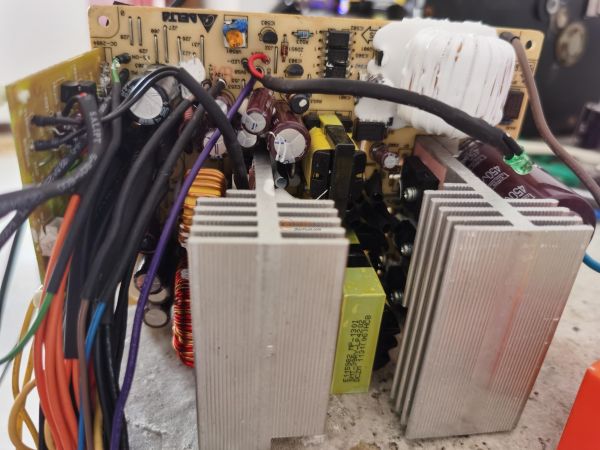

IMG_20200726_110310

1

變壓器繞組輸出以5V為主繞組,12V通過串聯5V疊加變?yōu)?2v,

3.3v通過5v繞組端串電感降壓。

目前通過各種測試初步判定是整流后的電源含有高頻信號,導致帶載后,大部分電壓降到電感端

一開始以為是整流二極管壞了,但是更換后故障依舊(壓降過低保護)

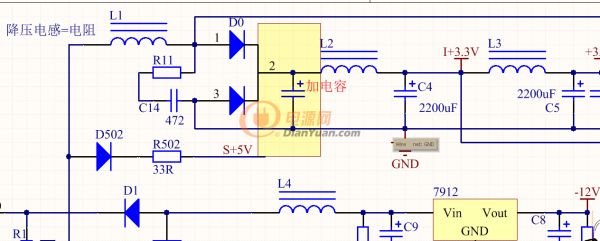

嘗試在L2電感前增加電容,可以正常帶載3A左右,但是再往上調又會壓降過低保護

2

請問大家如何消除掉3.3V端的高頻信號,為何5V端的不會出現此情況。

會不會是初級端問題?雙管正激那邊有嚴重干擾信號,尖峰電壓高?如何消除?

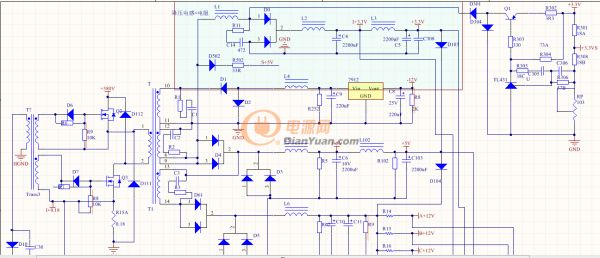

附上簡單畫的原理圖

/upload/community/2020/07/28/1595948860-98755.pdf

全部回復(1)
正序查看
倒序查看
2020-07-29 10:31
不一定有故障,這種電源往往需要平衡帶載。把12v也加個負載試試。
