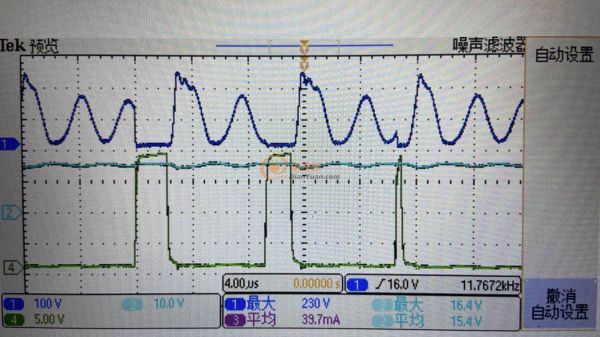

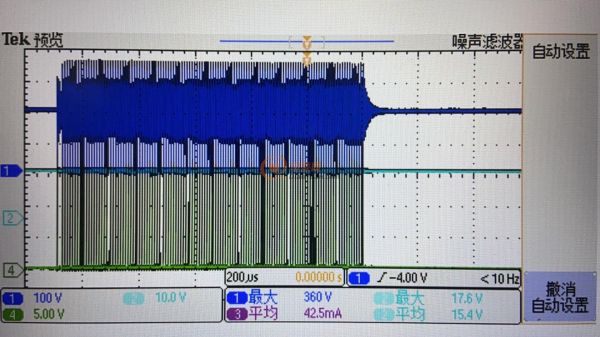

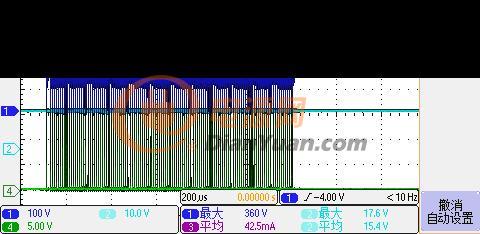

示波器直接保存的圖看不清楚

提出問題的時候最好有原理圖，要不然別人都不知道怎么回答，就算答了也是屬于猜測那一類。

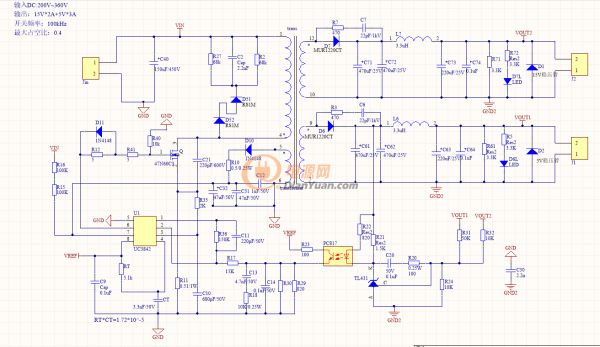

這個是原理圖，VOUT2的反饋實際上是沒有焊的

加了5Ω的負載以后，主路輸出電壓掉到12.5V了，而且uDS波形看起來一段工作于CCM，一段工作于DCM......這是什么原因??？

可能是布線和環路引起的大小波現象。建議改進布線，反饋改成2腳接地，1腳接光耦集電極的方式，3、4腳間加個220pf斜率補償電容。

另外，變壓器同名端也要核對一下。

加了電容以后空載沒有再出現大小波的問題了，變壓器同名端之前核過，沒有問題......但是我加了負載（5Ω，100W）以后，電壓加到200V就會出現變壓器電源在CCM和DCM模式之前切換的現象......這和變壓器的勵磁電感大小有關系嗎？

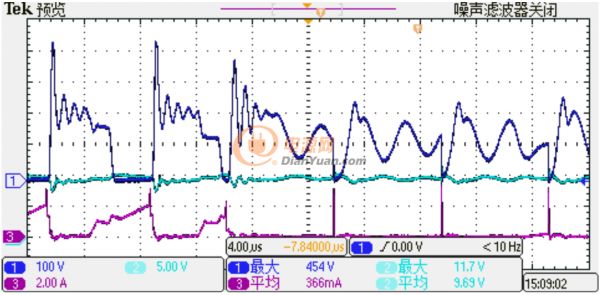

這張圖是切換時候的波形，可以明顯看出工作狀態變了......

可能環路還沒調好，按樓上改一下反饋方式試試。

二號引腳如果接地的話補就相當于放棄使用電壓反饋了嗎？

不是，還有TL431在做反饋

改了反饋以后在輕載時大小波的問題解決了，但是輸出電壓上漂到20V了,而且滿載還是不行，變壓器一直響，波形特別亂......剛剛突然發現加電加到200V的時候，UC3842的輸出PWM波甚至高達35V......是因為反饋參數沒設計好嗎？

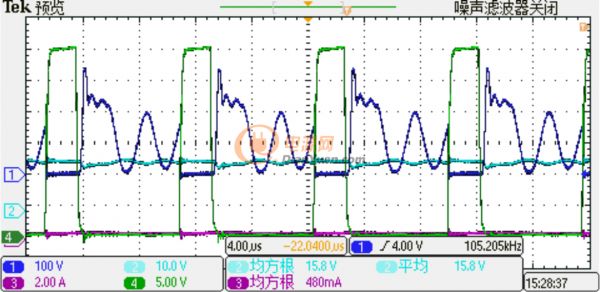

這是100V，15Ω負載的波形。uds后面勵磁電感諧振的那段波形振蕩的是不是太嚴重了？綠色波形是UC3842的輸出波形，這值是不是不太正常？

變壓器參數上來看看。

變壓器勵磁電感509μH，漏感繞出來測的是差不多50μH，一次側繞組45匝，二次側繞組15V5匝，5V2匝，輔助電源繞組7匝.

按照你說的調了環路以后輕載的時候波形已經穩定了，但是負載一加到17W以上，變壓器就又開始叫喚，然后負載帶不上去了......

如果繞變壓器副邊的時候繞線線徑選的偏細了會不會對帶載能力產生影響啊？

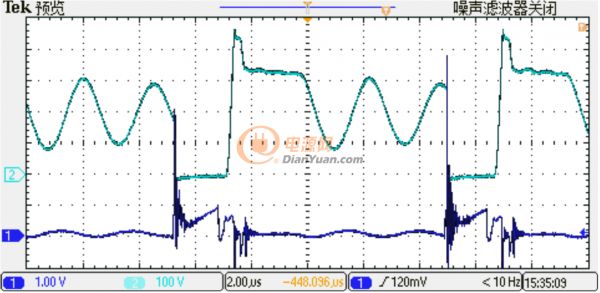

這個是加到200V輸入電壓以后的波形......深藍色是電流波形，長得有點惡心......就很奇怪，我的負載只能加到17W，再加載就加不動了，電壓也不往下掉，功率也不往上升的那種，感覺像是卡住了......

帶不動載的問題解決了......是MOS的接地采樣電阻取得太大，好像控制芯片限制了功率了......我想問一下，現在我的板子效率只有70%不到，用熱成像儀測的開關管和控制芯片發熱嚴重，是因為就之前那張波形里電流波形明顯有問題導致功率上升嗎？因為我本身設計了兩路輸出，第二路直接空載對效率會不會有影響?。?/div>
